Προσαρμογή Σχημάτων Παρουσίασης σε Python μέσω Java

Σχετικά με αυτήν τη σελίδα

Δημιουργήστε και προσαρμόστε σχήματα σε παρουσιάσεις PowerPoint με το Aspose.Slides για Python μέσω Java: διαδρομές γεωμετρίας, καμπυλωτές γωνίες, σύνθετα σχήματα.

Επισκόπηση

Αυτό το άρθρο εξηγεί πώς να προσαρμόσετε τα σχήματα παρουσίασης στο Aspose.Slides επεξεργάζοντας τη γεωμετρία των σχημάτων μέσω σημείων επεξεργασίας και διαδρομών γεωμετρίας. Δείχνει πώς να εργάζεστε με GeometryPath για να τροποποιήσετε υπάρχοντα σχήματα, να εκτελέσετε βασικές λειτουργίες επεξεργασίας διαδρομής, να προσθέσετε ή να αφαιρέσετε σημεία και να εφαρμόσετε την ενημερωμένη γεωμετρία σε ένα σχήμα.

Δείχνει επίσης πώς να δημιουργήσετε προσαρμοσμένα και σύνθετα σχήματα, να δημιουργήσετε σχήματα με καμπυλωμένες γωνίες, να καθορίσετε εάν μια γεωμετρία σχήματος είναι κλειστή και να μετατρέψετε μεταξύ GeometryPath και java.awt.Shape για επιπλέον σενάρια προσαρμογής γεωμετρίας.

Αλλαγή Σχήματος Χρησιμοποιώντας Σημεία Επεξεργασίας

Σκεφτείτε ένα τετράγωνο. Στο PowerPoint, χρησιμοποιώντας σημεία επεξεργασίας, μπορείτε

να μετακινήσετε την γωνία του τετραγώνου προς το εσωτερικό ή το εξωτερικό
να ορίσετε την καμπυλότητα για μια γωνία ή σημείο
να προσθέσετε νέα σημεία στο τετράγωνο
να χειριστείτε σημεία στο τετράγωνο, κ.λπ.

Βασικά, μπορείτε να εκτελέσετε τις περιγραφόμενες εργασίες σε οποιοδήποτε σχήμα. Χρησιμοποιώντας σημεία επεξεργασίας, μπορείτε να αλλάξετε ένα σχήμα ή να δημιουργήσετε νέο σχήμα από ένα υπάρχον σχήμα.

Συμβουλές Επεξεργασίας Σχήματος

overview_image

Πριν ξεκινήσετε την επεξεργασία σχημάτων PowerPoint μέσω σημείων επεξεργασίας, ίσως θέλετε να λάβετε υπόψη τα εξής σημεία σχετικά με τα σχήματα:

Ένα σχήμα (ή η διαδρομή του) μπορεί να είναι κλειστό ή ανοικτό.
Όταν ένα σχήμα είναι κλειστό, δεν έχει σημείο έναρξης ή λήξης. Όταν είναι ανοικτό, έχει αρχή και τέλος.
Όλα τα σχήματα αποτελούνται τουλάχιστον από 2 άγκυρες (anchor) σημεία συνδεδεμένα μεταξύ τους με γραμμές.
Μια γραμμή μπορεί να είναι ευθεία ή καμπυλωτή. Τα άγκυρα (anchor) σημεία καθορίζουν τη φύση της γραμμής.
Τα άγκυρα σημεία υπάρχουν ως γωνιακά σημεία, ευθείες (straight) ή ομαλά (smooth) σημεία:
- Ένα γωνιακό σημείο είναι σημείο όπου 2 ευθείες γραμμές ενώνονται υπό γωνία.
- Ένα ομαλό σημείο είναι σημείο όπου 2 χειρολαβές (handles) βρίσκονται σε ευθεία γραμμή και τα τμήματα της γραμμής ενώνονται σε ομαλή καμπύλη. Σε αυτή την περίπτωση, όλες οι χειρολαβές είναι διατεταγμένες από το άγκυρο σημείο με ίση απόσταση.
- Ένα ευθύ σημείο είναι σημείο όπου 2 χειρολαβές βρίσκονται σε ευθεία γραμμή και τα τμήματα της γραμμής ενώνονται σε ομαλή καμπύλη. Σε αυτή την περίπτωση, οι χειρολαβές δεν χρειάζεται να είναι διατεταγμένες από το άγκυρο σημείο με ίση απόσταση.
Με τη μετακίνηση ή επεξεργασία των άγκυρων σημείων (που αλλάζει τη γωνία των γραμμών), μπορείτε να αλλάξετε την εμφάνιση του σχήματος.

Για την επεξεργασία σχημάτων PowerPoint μέσω σημείων επεξεργασίας, το Aspose.Slides παρέχει την κλάση GeometryPath.

Μια παρουσίαση GeometryPath αντιπροσωπεύει μια διαδρομή γεωμετρίας του αντικειμένου GeometryShape.
Για να ανακτήσετε το GeometryPath από την παρουσίαση GeometryShape, μπορείτε να χρησιμοποιήσετε τη μέθοδο GeometryShape.getGeometryPaths.
Για να ορίσετε το GeometryPath σε ένα σχήμα, μπορείτε να χρησιμοποιήσετε τις μεθόδους: GeometryShape.setGeometryPath για συμπαγή σχήματα και GeometryShape.setGeometryPaths για σύνθετα σχήματα.
Για να προσθέσετε τμήματα, μπορείτε να χρησιμοποιήσετε τις μεθόδους της κλάσης GeometryPath.
Χρησιμοποιώντας τις μεθόδους GeometryPath.setStroke και GeometryPath.setFillMode, μπορείτε να ορίσετε την εμφάνιση μιας διαδρομής γεωμετρίας.
Με την μέθοδο GeometryPath.getPathData, μπορείτε να ανακτήσετε τη διαδρομή γεωμετρίας ενός GeometryShape ως έναν πίνακα τμημάτων διαδρομής.
Για πρόσθετες επιλογές προσαρμογής γεωμετρίας σχήματος, μπορείτε να μετατρέψετε το GeometryPath σε java.awt.Shape.
Χρησιμοποιήστε τις μεθόδους geometryPathToGraphicsPath και graphicsPathToGeometryPath (από την κλάση ShapeUtil) για να μετατρέψετε το GeometryPath σε java.awt.Shape και αντίστροφα.

Απλές Λειτουργίες Επεξεργασίας

Οι παρακάτω υπογραφές δείχνουν τις βασικές λειτουργίες επεξεργασίας:

Προσθήκη γραμμής στο τέλος μιας διαδρομής:

geometry_path.lineTo(point)
geometry_path.lineTo(x, y)

Προσθήκη γραμμής σε καθορισμένη θέση στην διαδρομή:

geometry_path.lineTo(point, index)
geometry_path.lineTo(x, y, index)

Προσθήκη κυβικής καμπύλης Bezier στο τέλος μιας διαδρομής:

geometry_path.cubicBezierTo(point1, point2, point3)
geometry_path.cubicBezierTo(x1, y1, x2, y2, x3, y3)

Προσθήκη κυβικής καμπύλης Bezier στην καθορισμένη θέση στην διαδρομή:

geometry_path.cubicBezierTo(point1, point2, point3, index)
geometry_path.cubicBezierTo(x1, y1, x2, y2, x3, y3, index)

Προσθήκη τετραγωνικής καμπύλης Bezier στο τέλος μιας διαδρομής:

geometry_path.quadraticBezierTo(point1, point2)
geometry_path.quadraticBezierTo(x1, y1, x2, y2)

Προσθήκη τετραγωνικής καμπύλης Bezier στην καθορισμένη θέση στην διαδρομή:

geometry_path.quadraticBezierTo(point1, point2, index)
geometry_path.quadraticBezierTo(x1, y1, x2, y2, index)

Προσθήκη δοσμένης τόξου στην διαδρομή:

geometry_path.arcTo(width, height, start_angle, sweep_angle)

Κλείσιμο του τρέχοντος σχήματος της διαδρομής:

geometry_path.closeFigure()

Ορισμός θέσης για το επόμενο σημείο:

geometry_path.moveTo(point)
geometry_path.moveTo(x, y)

Αφαίρεση τμήματος διαδρομής σε δεδομένο δείκτη:

geometry_path.removeAt(index)

Προσθήκη Προσαρμοσμένων Σημείων σε Σχήμα

Δημιουργήστε μια παρουσίαση της κλάσης GeometryShape και ορίστε τον τύπο ShapeType.Rectangle.
Αποκτήστε μια παρουσίαση της κλάσης GeometryPath από το σχήμα.
Προσθέστε ένα νέο σημείο μεταξύ των δύο άνω σημείων της διαδρομής.
Προσθέστε ένα νέο σημείο μεταξύ των δύο κάτω σημείων της διαδρομής.
Εφαρμόστε τη διαδρομή στο σχήμα.

Αυτό το κώδικα Python δείχνει πώς να προσθέσετε προσαρμοσμένα σημεία σε ένα σχήμα:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)
    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.lineTo(100, 50, 1)
    geometry_path.lineTo(100, 50, 4)
    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

example1_image

Αφαίρεση Σημείων από Σχήμα

Δημιουργήστε μια παρουσίαση της κλάσης GeometryShape και ορίστε τον τύπο ShapeType.Heart.
Αποκτήστε μια παρουσίαση της κλάσης GeometryPath από το σχήμα.
Αφαιρέστε το τμήμα της διαδρομής.
Εφαρμόστε τη διαδρομή στο σχήμα.

Αυτό το κώδικα Python δείχνει πώς να αφαιρέσετε σημεία από ένα σχήμα:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Heart, 100, 100, 300, 300)
    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.removeAt(2)
    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

example2_image

Δημιουργία Προσαρμοσμένου Σχήματος

Υπολογίστε τα σημεία για το σχήμα.
Δημιουργήστε μια παρουσίαση της κλάσης GeometryPath.
Συμπληρώστε τη διαδρομή με τα σημεία.
Δημιουργήστε μια παρουσίαση της κλάσης GeometryShape.
Εφαρμόστε τη διαδρομή στο σχήμα.

Αυτό το κώδικα Python δείχνει πώς να δημιουργήσετε ένα προσαρμοσμένο σχήμα:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

import math

points = []
outer_radius = 100
inner_radius = 50
step = 72

for angle in range(-90, 270, step):
    radians = math.radians(angle)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

    radians = math.radians(angle + step / 2)
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

star_path = GeometryPath()
star_path.moveTo(*points[0])
for point in points[1:]:
    star_path.lineTo(*point)
star_path.closeFigure()

presentation = Presentation()
try:
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.setGeometryPath(star_path)
finally:
    presentation.dispose()

example3_image

Δημιουργία Σύνθετου Προσαρμοσμένου Σχήματος

Δημιουργήστε μια παρουσίαση της κλάσης GeometryShape.
Δημιουργήστε μια πρώτη παρουσίαση της κλάσης GeometryPath.
Δημιουργήστε μια δεύτερη παρουσίαση της κλάσης GeometryPath.
Εφαρμόστε τις διαδρομές στο σχήμα.

Αυτό το κώδικα Python δείχνει πώς να δημιουργήσετε ένα σύνθετο προσαρμοσμένο σχήμα:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

presentation = Presentation()
try:
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    top_path = GeometryPath()
    top_path.moveTo(0, 0)
    top_path.lineTo(shape.getWidth(), 0)
    top_path.lineTo(shape.getWidth(), shape.getHeight() / 3)
    top_path.lineTo(0, shape.getHeight() / 3)
    top_path.closeFigure()

    bottom_path = GeometryPath()
    bottom_path.moveTo(0, shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight())
    bottom_path.lineTo(0, shape.getHeight())
    bottom_path.closeFigure()

    shape.setGeometryPaths([top_path, bottom_path])
finally:
    presentation.dispose()

example4_image

Δημιουργία Προσαρμοσμένου Σχήματος με Καμπυλωτές Γωνίες

Αυτό το κώδικα Python δείχνει πώς να δημιουργήσετε ένα προσαρμοσμένο σχήμα με καμπυλωτές γωνίες (προς το εσωτερικό):

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, SaveFormat

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

presentation = Presentation()
try:
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Custom, shape_x, shape_y, shape_width, shape_height)
    geometry_path = GeometryPath()
    geometry_path.moveTo(left_top_size, 0)
    geometry_path.lineTo(shape_width - right_top_size, 0)
    geometry_path.arcTo(right_top_size, right_top_size, 180, -90)
    geometry_path.lineTo(shape_width, shape_height - right_bottom_size)
    geometry_path.arcTo(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.lineTo(left_bottom_size, shape_height)
    geometry_path.arcTo(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.lineTo(0, left_top_size)
    geometry_path.arcTo(left_top_size, left_top_size, 90, -90)
    geometry_path.closeFigure()
    shape.setGeometryPath(geometry_path)
    presentation.save("output.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Εντοπισμός Εάν Η Γεωμετρία Σχήματος Είναι Κλειστή

Ένα κλειστό σχήμα ορίζεται ως εκείνο στο οποίο όλες οι πλευρές του συνδέονται, σχηματίζοντας ένα ενιαίο σύνορο χωρίς κενά. Ένα τέτοιο σχήμα μπορεί να είναι απλή γεωμετρική μορφή ή πολύπλοκη προσαρμοσμένη περιγράμμιση. Ο παρακάτω κώδικας δείχνει πώς να ελέγξετε εάν η γεωμετρία ενός σχήματος είναι κλειστή:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import PathCommandType

def is_geometry_closed(geometry_shape):
    is_closed = False
    for geometry_path in geometry_shape.getGeometryPaths():
        path_data = geometry_path.getPathData()
        if len(path_data) == 0:
            continue
        last_segment = path_data[-1]
        is_closed = last_segment.getPathCommand() == PathCommandType.Close
        if not is_closed:
            return False
    return is_closed

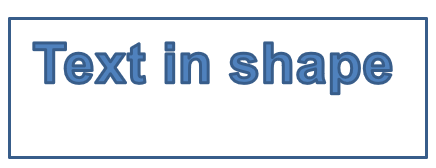

Μετατροπή GeometryPath σε java.awt.Shape

Δημιουργήστε μια παρουσίαση της κλάσης GeometryShape.
Δημιουργήστε μια παρουσίαση της κλάσης java.awt.Shape.
Μετατρέψτε την παρουσίαση java.awt.Shape σε παρουσίαση GeometryPath περπατώντας τον PathIterator του και επαναλαμβάνοντας κάθε τμήμα στην διαδρομή.
Εφαρμόστε τις διαδρομές στο σχήμα.

Αυτό το κώδικα Python υλοποιεί τα παραπάνω βήματα για τη μετατροπή μιας διαδρομής γραφικών σε διαδρομή γεωμετρίας:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, PathFillModeType

from java.awt import Font
from java.awt.geom import PathIterator
from java.awt.image import BufferedImage

presentation = Presentation()
try:
    # Δημιουργήστε ένα νέο σχήμα.
    shape = presentation.getSlides().get_Item(0).getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 300, 100)

    # Αποκτήστε τη διαδρομή γεωμετρίας του σχήματος.
    original_path = shape.getGeometryPaths()[0]
    original_path.setFillMode(PathFillModeType.None_)

    # Δημιουργήστε μια νέα διαδρομή γραφικών με κείμενο.
    font = Font("Arial", Font.PLAIN, 40)
    text = "Text in shape"
    image = BufferedImage(100, 100, BufferedImage.TYPE_INT_ARGB)
    graphics = image.createGraphics()
    try:
        glyph_vector = font.createGlyphVector(graphics.getFontRenderContext(), text)
        graphics_path = glyph_vector.getOutline(20.0, -glyph_vector.getVisualBounds().getY() + 10)
    finally:
        graphics.dispose()

    # Μετατρέψτε τη διαδρομή γραφικών σε διαδρομή γεωμετρίας.
    text_path = GeometryPath()
    path_iterator = graphics_path.getPathIterator(None)
    points = jpype.JArray(jpype.JFloat)(6)
    while not path_iterator.isDone():
        segment_type = path_iterator.currentSegment(points)
        if segment_type == PathIterator.SEG_MOVETO:
            text_path.moveTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_LINETO:
            text_path.lineTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_QUADTO:
            text_path.quadraticBezierTo(points[0], points[1], points[2], points[3])
        elif segment_type == PathIterator.SEG_CUBICTO:
            text_path.cubicBezierTo(points[0], points[1], points[2], points[3], points[4], points[5])
        elif segment_type == PathIterator.SEG_CLOSE:
            text_path.closeFigure()
        path_iterator.next()
    text_path.setFillMode(PathFillModeType.Normal)

    # Εφαρμόστε τη διαδρομή κειμένου μαζί με την αρχική διαδρομή γεωμετρίας.
    shape.setGeometryPaths([original_path, text_path])
finally:
    presentation.dispose()

example5_image

ΣΥΧΝΑ ΕΡΩΤΗΜΑΤΑ

Τι συμβαίνει με τη γεμίσμα και το περίγραμμα μετά την αντικατάσταση της γεωμετρίας;

Το στυλ παραμένει στο σχήμα· μόνο το περίγραμμα αλλάζει. Η γεμίσμα και το περίγραμμα εφαρμόζονται αυτόματα στο νέο γεωμετρικό σχήμα.

Πώς να περιστρέψω σωστά ένα προσαρμοσμένο σχήμα μαζί με τη γεωμετρία του;

Χρησιμοποιήστε τη μέθοδο setRotation του σχήματος· η γεωμετρία περιστρέφεται μαζί με το σχήμα επειδή είναι δεσμευμένη στο δικό του σύστημα συντεταγμένων.

Μπορώ να μετατρέψω ένα προσαρμοσμένο σχήμα σε εικόνα για να «κλειδώσω» το αποτέλεσμα;

Ναι. Εξάγετε την απαιτούμενη περιοχή slide ή το shape σε μορφή raster· αυτό απλοποιεί την περαιτέρω εργασία με βαριές γεωμετρίες.

Διαχείριση Συνδετών σε Παρουσιάσεις με Python μέσω Java Προσθήκη Ελλειψών σε Παρουσιάσεις σε Python μέσω Java
