Personnaliser les formes de présentation en Python via Java

À propos de cette page

Créer et personnaliser des formes dans les présentations PowerPoint avec Aspose.Slides pour Python via Java : chemins de géométrie, coins arrondis, formes composites.

Aperçu

Cet article explique comment personnaliser les formes de présentation dans Aspose.Slides en modifiant la géométrie des formes à l’aide de points d’édition et de chemins géométriques. Il montre comment travailler avec GeometryPath pour modifier des formes existantes, réaliser des opérations de modification de base, ajouter ou supprimer des points, et appliquer la géométrie mise à jour à une forme.

Il démontre également comment créer des formes personnalisées et composites, construire des formes avec des coins arrondis, déterminer si la géométrie d’une forme est fermée, inspecter les éléments d’une forme, et convertir les contours de texte Java AWT en chemins géométriques.

Modifier une forme à l’aide de points d’édition

Dans PowerPoint, vous pouvez utiliser Edit Points pour modifier un carré :

• Déplacer un coin vers l’intérieur ou l’extérieur.
• Ajuster la courbure à un point.
• Ajouter de nouveaux points.

La modification des points vous permet de changer le contour d’une forme ou d’utiliser une forme existante comme base pour une nouvelle.

Conseils pour la modification des formes

Lorsque vous modifiez des formes PowerPoint, gardez à l’esprit les concepts suivants :

• Une forme (ou son chemin) peut être fermée ou ouverte.
• Le chemin d’une forme est composé de points d’ancrage reliés par des segments.
• Un segment peut être droit ou courbe. Les points d’ancrage et les poignées de contrôle déterminent sa forme.
• Les points d’ancrage existent sous forme de points de coin, points droits ou points lisses :
  • Au point de coin, les segments adjacents peuvent se rejoindre sous un angle.
  • Au point lisse, les deux poignées de contrôle sont alignées et à égale distance du point d’ancrage.
  • Au point droit, les deux poignées de contrôle sont alignées mais peuvent être à des distances différentes du point d’ancrage.
• Déplacer les points d’ancrage ou ajuster leurs poignées modifie le contour de la forme.

Pour modifier les formes PowerPoint via les points d’édition, Aspose.Slides fournit la classe GeometryPath.

• Une instance de GeometryPath représente le chemin géométrique de l’objet GeometryShape.
• Pour récupérer le GeometryPath d’une instance de GeometryShape, vous pouvez utiliser la méthode GeometryShape.getGeometryPaths.
• Pour définir le GeometryPath d’une forme, vous pouvez utiliser ces méthodes : GeometryShape.setGeometryPath pour les formes à chemin unique et GeometryShape.setGeometryPaths pour les formes à chemins multiples.
• Pour ajouter des segments, vous pouvez utiliser les méthodes de GeometryPath.
• Avec les méthodes GeometryPath.setStroke et GeometryPath.setFillMode, vous pouvez définir l’apparence d’un chemin géométrique.
• En appelant la méthode GeometryPath.getPathData, vous pouvez récupérer le chemin géométrique d’un GeometryShape sous forme de tableau de segments de chemin.
• Pour accéder à des options supplémentaires de personnalisation de la géométrie des formes, vous pouvez lire un java.awt.Shape grâce à son PathIterator et rejouer les segments sur un GeometryPath.

Opérations de modification simples

Utilisez les méthodes suivantes pour modifier un chemin géométrique. Les surcharges qui acceptent un indice insèrent un segment à cette position basée sur zéro dans le tableau de segments du chemin.

Opération	Méthode
Ajouter ou insérer une ligne droite.	GeometryPath.lineTo
Ajouter ou insérer une courbe de Bézier cubique avec deux points de contrôle et un point final.	GeometryPath.cubicBezierTo
Ajouter ou insérer une courbe de Bézier quadratique avec un point de contrôle et un point final.	GeometryPath.quadraticBezierTo
Ajouter un arc elliptique avec les dimensions et les angles spécifiés en degrés.	GeometryPath.arcTo
Fermer la figure courante en reliant son point final à son point de départ.	GeometryPath.closeFigure
Définir le point de départ d’une figure.	GeometryPath.moveTo
Supprimer un segment à un indice basé sur zéro.	GeometryPath.removeAt

Ajouter des points personnalisés à une forme

Cet exemple insère deux points dans une forme rectangulaire à l’aide de GeometryPath.lineTo et applique le chemin modifié avec GeometryShape.setGeometryPath. Les coordonnées sont locales à la forme : les deux nouveaux points sont au centre, à 100 points du bord gauche et 50 points du bord supérieur. Les indices de segment 1 et 4 les placent respectivement sur les bords supérieur et inférieur, tirant ces bords vers l’intérieur.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.lineTo(100, 50, 1)
    geometry_path.lineTo(100, 50, 4)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

Supprimer des points d’une forme

Cet exemple modifie le contour d’une forme en forme de cœur en supprimant le segment à l’indice basé sur zéro 2 avec GeometryPath.removeAt. L’application du chemin modifié avec GeometryShape.setGeometryPath met à jour le contour de la forme.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Heart, 100, 100, 300, 300)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.removeAt(2)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

Créer une forme personnalisée

Cet exemple construit une étoile à cinq branches avec GeometryPath. Des rayons extérieurs et intérieurs alternés de 100 et 50 points définissent les pointes et les encoches ; un pas de 72 degrés répartit uniformément les cinq pointes. Le chemin est fermé avec GeometryPath.closeFigure et appliqué à une forme rectangulaire à l’aide de GeometryShape.setGeometryPath, remplaçant son contour.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

import math

points = []
outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = math.radians(angle)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

    radians = math.radians(angle + angle_step / 2)
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

star_path = GeometryPath()
star_path.moveTo(*points[0])
for point in points[1:]:
    star_path.lineTo(*point)
star_path.closeFigure()

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.setGeometryPath(star_path)
finally:
    presentation.dispose()

Créer une forme composite personnalisée

Cet exemple définit deux GeometryPath fermés pour le tiers supérieur et le tiers inférieur d’une forme. L’application des deux chemins avec GeometryShape.setGeometryPaths crée une forme composite unique avec un espace au centre du tiers moyen.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    top_path = GeometryPath()
    top_path.moveTo(0, 0)
    top_path.lineTo(shape.getWidth(), 0)
    top_path.lineTo(shape.getWidth(), shape.getHeight() / 3)
    top_path.lineTo(0, shape.getHeight() / 3)
    top_path.closeFigure()

    bottom_path = GeometryPath()
    bottom_path.moveTo(0, shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight())
    bottom_path.lineTo(0, shape.getHeight())
    bottom_path.closeFigure()

    shape.setGeometryPaths([top_path, bottom_path])
finally:
    presentation.dispose()

Créer une forme personnalisée avec des coins arrondis

Cet exemple combine des segments droits avec GeometryPath.arcTo pour créer une forme aux coins incurvés vers l’intérieur. Chaque taille de coin définit la largeur et la hauteur de l’arc en points, et la rotation de –90 degrés trace un quart d’ellipse dans le sens antihoraire. Le chemin complet est appliqué avec GeometryShape.setGeometryPath, et la présentation est enregistrée au format PPTX.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, SaveFormat

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Custom, shape_x, shape_y, shape_width, shape_height)

    geometry_path = GeometryPath()
    geometry_path.moveTo(left_top_size, 0)
    geometry_path.lineTo(shape_width - right_top_size, 0)
    geometry_path.arcTo(right_top_size, right_top_size, 180, -90)
    geometry_path.lineTo(shape_width, shape_height - right_bottom_size)
    geometry_path.arcTo(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.lineTo(left_bottom_size, shape_height)
    geometry_path.arcTo(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.lineTo(0, left_top_size)
    geometry_path.arcTo(left_top_size, left_top_size, 90, -90)
    geometry_path.closeFigure()

    shape.setGeometryPath(geometry_path)

    presentation.save("output.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Déterminer si la géométrie d’une forme est fermée

L’assistant suivant vérifie si chaque chemin géométrique non vide se termine par un segment de fermeture. Il lit GeometryPath.getPathData et compare la commande du segment final PathSegment.getPathCommand avec PathCommandType.Close. Il renvoie False lorsqu’il n’y a aucun chemin non vide. Cette vérification porte sur la commande finale de chaque chemin ; elle n’inspecte pas chaque sous‑figure d’un chemin. L’exemple affiche True pour un rectangle.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, PathCommandType

def is_geometry_closed(geometry_shape):
    has_nonempty_path = False
    for geometry_path in geometry_shape.getGeometryPaths():
        path_data = geometry_path.getPathData()
        if len(path_data) == 0:
            continue
        last_segment = path_data[-1]
        has_nonempty_path = True
        if last_segment.getPathCommand() != PathCommandType.Close:
            return False
    return has_nonempty_path

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)
    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)
    closed = is_geometry_closed(shape)
    print(closed)
finally:
    presentation.dispose()

Extraire et inspecter les éléments d’une forme

Utilisez GeometryShape.createShapeElements pour inspecter une forme existante sous forme d’éléments contenant les points de chemin et leurs types. Convertissez chaque élément retourné en ShapeElement avec jpype.JObject afin de récupérer les tableaux de points et de types via les méthodes getPathPoints et getPathTypes. Cette représentation est utile pour l’analyse du contour ou pour transmettre la géométrie à des outils de dessin personnalisés.

L’exemple ouvre input.pptx, trouve la première forme géométrique directement sur la première diapositive, et affiche ses segments de chemin. Utilisez une présentation contenant une forme avec des segments droits et courbes pour voir les deux types de sortie. Aucun groupe n’est parcouru.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, GeometryShape, ShapeElement

presentation = Presentation("input.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    shape = None
    for candidate in slide.getShapes():
        if isinstance(candidate, GeometryShape):
            shape = candidate
            break

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.createShapeElements():
            shape_element = jpype.JObject(element, ShapeElement)
            points = shape_element.getPathPoints()
            types = shape_element.getPathTypes()
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Keep the segment type, excluding flags.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if types[i] & 0x80:
                    print("Close subpath back to its starting point.")
                i += 1
finally:
    presentation.dispose()

Les tableaux correspondent par indice : points[i] est un point et types[i] décrit son rôle. Le type 0 démarre une figure, et le type 1 trace une ligne du point précédent au point actuel. Un segment de Bézier cubique commence au point final précédent et utilise trois entrées de type 3 consécutives : deux points de contrôle suivis du nouveau point final. La boucle consomme ces trois entrées ensemble et vérifie le point final pour la fermeture.

Les types de points contiennent également des indicateurs. Masquez avec 0x07 pour identifier le type de segment, et testez 0x80 séparément pour détecter un sous‑chemin fermé. Par exemple, 129 (0x81) signifie un point final de ligne qui ferme un sous‑chemin, et 131 (0x83) signifie un point final de Bézier qui en ferme un. Java stocke ces indicateurs dans des octets signés ; le masquage préserve les valeurs binaires souhaitées. Comparer la valeur brute uniquement avec 1 ou 3 manquerait ces cas. D’autres indicateurs, tels que le tiret (0x10) et le marqueur (0x20), ne modifient pas le type de segment de base.

Coordonnées et transformations. Les points sont mesurés en points (1/72 pouce), X augmentant vers la droite et Y augmentant vers le bas. Pour une forme non groupée, les coordonnées extraites incluent déjà la position renvoyée par getX et getY et reflètent sa largeur et hauteur actuelles. Par exemple, un rectangle non tourné situé à (100, 200) avec une taille 120 × 80 a des limites de contour (100, 200)–(220, 280). N’ajoutez pas de nouveau la position de la forme. Soustrayez son X et Y pour obtenir des coordonnées relatives à son cadre non tourné.

Les points extraits n’appliquent pas la rotation de la forme, renvoyée par getRotation, ni les renversements horizontaux et verticaux. Pour reproduire le contour affiché, appliquez ces transformations autour du centre de la forme. Pour les formes groupées, tenez également compte du mappage des coordonnées du groupe et des transformations ; ne supposez pas que les points extraits sont les coordonnées finales rendues sur la diapositive, ni n’appliquez une translation ou un redimensionnement deux fois s’ils sont déjà reflétés dans le cadre de l’enfant.

Inspection vs modification. Les tableaux extraits décrivent le contour ; les modifier ne met pas à jour la forme originale. Choisissez cette approche lorsque votre code d’analyse ou de dessin a besoin de tableaux de points/types. Utilisez getGeometryPaths lorsque vous avez besoin des commandes géométriques dans le système de coordonnées locales de la forme ou que vous souhaitez modifier sa géométrie. Appliquez les chemins modifiés via setGeometryPath ou setGeometryPaths.

Convertir une forme Java AWT en GeometryPath

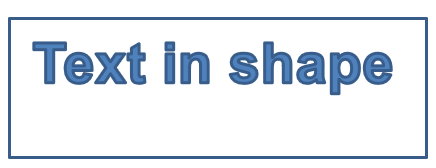

Cet exemple combine un contour rectangulaire avec du texte converti en géométrie. La méthode setFillMode du contour désactive son remplissage. Un GlyphVector crée le contour du texte dans un java.awt.Shape. Son PathIterator fournit les segments de déplacement, de ligne, quadratique, cubique et de fermeture, que l’exemple rejoue sur un GeometryPath.

Le texte utilise une police Arial de 40 points. Le contour est décalé de 20 points horizontalement et positionné de sorte que son haut visuel se trouve 10 points sous le bord supérieur de la forme. Le chemin du texte est rempli, tandis que le rectangle d’origine reste un contour. L’application des deux chemins avec GeometryShape.setGeometryPaths produit une forme unique contenant le rectangle et le texte.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, PathFillModeType

from java.awt import Font
from java.awt.geom import PathIterator
from java.awt.image import BufferedImage

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 300, 100)

    # Obtenir le chemin géométrique de la forme.
    original_path = shape.getGeometryPaths()[0]
    original_path.setFillMode(PathFillModeType.None_)

    # Créer un nouveau chemin graphique avec du texte.
    font = Font("Arial", Font.PLAIN, 40)
    text = "Text in shape"
    image = BufferedImage(100, 100, BufferedImage.TYPE_INT_ARGB)
    graphics = image.createGraphics()
    try:
        font_context = graphics.getFontRenderContext()
        glyph_vector = font.createGlyphVector(font_context, text)
        text_bounds = glyph_vector.getVisualBounds()
        baseline = -text_bounds.getY() + 10
        graphics_path = glyph_vector.getOutline(20.0, baseline)
    finally:
        graphics.dispose()

    # Convertir le chemin graphique en chemin géométrique.
    text_path = GeometryPath()
    path_iterator = graphics_path.getPathIterator(None)
    points = jpype.JArray(jpype.JFloat)(6)
    while not path_iterator.isDone():
        segment_type = path_iterator.currentSegment(points)
        if segment_type == PathIterator.SEG_MOVETO:
            text_path.moveTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_LINETO:
            text_path.lineTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_QUADTO:
            text_path.quadraticBezierTo(points[0], points[1], points[2], points[3])
        elif segment_type == PathIterator.SEG_CUBICTO:
            text_path.cubicBezierTo(points[0], points[1], points[2], points[3], points[4], points[5])
        elif segment_type == PathIterator.SEG_CLOSE:
            text_path.closeFigure()
        path_iterator.next()
    text_path.setFillMode(PathFillModeType.Normal)

    # Appliquer le chemin texte avec le chemin géométrique original.
    shape.setGeometryPaths([original_path, text_path])
finally:
    presentation.dispose()

FAQ

Que se passe-t-il pour le remplissage et le contour après le remplacement de la géométrie ?

Le style reste attaché à la forme ; seul le contour change. Le remplissage et le contour sont appliqués automatiquement à la nouvelle géométrie.

Comment faire pivoter correctement une forme personnalisée avec sa géométrie ?

Utilisez la méthode setRotation de la forme ; la géométrie tourne avec la forme car elle est liée au système de coordonnées propre à la forme.

Puis‑je convertir une forme personnalisée en image pour « verrouiller » le résultat ?

Oui. Exportez la zone de la slide requise ou la shape elle‑même vers un format raster ; cela simplifie le travail ultérieur avec des géométries complexes.
