Personalizza le forme di presentazione in Python tramite Java

Di cosa tratta questa pagina

Crea e personalizza le forme nelle presentazioni PowerPoint con Aspose.Slides per Python tramite Java: percorsi geometrici, angoli curvi, forme composite.

Panoramica

Questo articolo spiega come personalizzare le forme di una presentazione in Aspose.Slides modificando la geometria delle forme tramite i punti di modifica e i percorsi geometrici. Mostra come lavorare con GeometryPath per modificare forme esistenti, eseguire operazioni di base di modifica del percorso, aggiungere o rimuovere punti e applicare la geometria aggiornata a una forma.

Dimostra inoltre come creare forme personalizzate e composite, costruire forme con angoli curvi, determinare se la geometria di una forma è chiusa, ispezionare gli elementi della forma e convertire i contorni di testo Java AWT in percorsi geometrici.

Modifica di una Forma con i Punti di Modifica

In PowerPoint, è possibile utilizzare Edit Points per modificare un quadrato:

• Spostare un angolo verso l’interno o verso l’esterno.
• Regolare la curvatura in un punto.
• Aggiungere nuovi punti.

Modificando i punti è possibile modificare il contorno di una forma o utilizzare una forma esistente come base per una nuova.

Suggerimenti per la Modifica delle Forme

Quando si modificano le forme in PowerPoint, tenere presente questi concetti:

• Una forma (o il suo percorso) può essere chiusa o aperta.
• Il percorso di una forma è costituito da punti di ancoraggio collegati da segmenti.
• Un segmento può essere lineare o curvo. I punti di ancoraggio e le maniglie di controllo determinano la sua forma.
• I punti di ancoraggio esistono come punti d’angolo, punti lineari o punti lisci:
  • In un punto d’angolo, i segmenti adiacenti possono incontrarsi con un angolo.
  • In un punto liscio, le due maniglie di controllo sono allineate e a distanza uguale dal punto di ancoraggio.
  • In un punto lineare, le due maniglie di controllo sono allineate ma possono avere distanze diverse dal punto di ancoraggio.
• Spostare i punti di ancoraggio o regolare le loro maniglie cambia il contorno della forma.

Per modificare le forme di PowerPoint tramite i punti di modifica, Aspose.Slides fornisce la classe GeometryPath.

• Un’istanza di GeometryPath rappresenta il percorso geometrico dell’oggetto GeometryShape.
• Per recuperare il GeometryPath da un’istanza di GeometryShape, è possibile utilizzare il metodo GeometryShape.getGeometryPaths.
• Per impostare il GeometryPath per una forma, è possibile utilizzare questi metodi: GeometryShape.setGeometryPath per forme con un singolo percorso e GeometryShape.setGeometryPaths per forme con percorsi multipli.
• Per aggiungere segmenti, è possibile utilizzare i metodi della classe GeometryPath.
• Utilizzando i metodi GeometryPath.setStroke e GeometryPath.setFillMode, è possibile impostare l’aspetto di un percorso geometrico.
• Tramite il metodo GeometryPath.getPathData è possibile recuperare il percorso geometrico di un GeometryShape come array di segmenti di percorso.
• Per accedere a ulteriori opzioni di personalizzazione della geometria della forma, è possibile leggere un java.awt.Shape tramite il suo PathIterator e riprodurre i segmenti su un GeometryPath.

Operazioni di Modifica Semplici

Utilizzare i seguenti metodi per modificare un percorso geometrico. Le overload che accettano un indice inseriscono un segmento in quella posizione basata su zero nell’array dei segmenti del percorso.

Operazione	Metodo
Aggiungere o inserire una linea retta.	GeometryPath.lineTo
Aggiungere o inserire una curva Bézier cubica con due punti di controllo e un punto finale.	GeometryPath.cubicBezierTo
Aggiungere o inserire una curva Bézier quadratica con un punto di controllo e un punto finale.	GeometryPath.quadraticBezierTo
Aggiungere un arco ellittico con le dimensioni e gli angoli specificati in gradi.	GeometryPath.arcTo
Chiudere la figura corrente collegando il suo punto finale al punto di partenza.	GeometryPath.closeFigure
Impostare il punto di partenza di una figura.	GeometryPath.moveTo
Rimuovere un segmento a un indice basato su zero.	GeometryPath.removeAt

Aggiungere Punti Personalizzati a una Forma

Questo esempio inserisce due punti in una forma rettangolare usando GeometryPath.lineTo e applica il percorso modificato con GeometryShape.setGeometryPath. Le coordinate sono relative alla forma: entrambi i nuovi punti sono al suo centro, a 100 punti dal lato sinistro e 50 punti dalla parte superiore. Gli indici dei segmenti 1 e 4 li posizionano sui bordi superiore e inferiore, tirando quei bordi verso l’interno.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.lineTo(100, 50, 1)
    geometry_path.lineTo(100, 50, 4)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

Rimuovere Punti da una Forma

Questo esempio modifica il contorno di una forma a cuore rimuovendo il segmento all’indice basato su zero 2 con GeometryPath.removeAt. L’applicazione del percorso modificato con GeometryShape.setGeometryPath aggiorna il contorno della forma.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Heart, 100, 100, 300, 300)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.removeAt(2)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

Creare una Forma Personalizzata

Questo esempio costruisce una stella a cinque punte con GeometryPath. I raggi alternati esterno e interno di 100 e 50 punti definiscono le punte e le rientranze; un passo di 72 gradi distribuisce uniformemente le cinque punte. Il percorso è chiuso con GeometryPath.closeFigure e applicato a una forma rettangolare usando GeometryShape.setGeometryPath, sostituendo il suo contorno.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

import math

points = []
outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = math.radians(angle)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

    radians = math.radians(angle + angle_step / 2)
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

star_path = GeometryPath()
star_path.moveTo(*points[0])
for point in points[1:]:
    star_path.lineTo(*point)
star_path.closeFigure()

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.setGeometryPath(star_path)
finally:
    presentation.dispose()

Creare una Forma Personalizzata Composite

Questo esempio definisce due GeometryPath chiusi per il terzo superiore e inferiore di una forma. L’applicazione di entrambi i percorsi con GeometryShape.setGeometryPaths crea una singola forma composita con uno spazio al centro del terzo.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    top_path = GeometryPath()
    top_path.moveTo(0, 0)
    top_path.lineTo(shape.getWidth(), 0)
    top_path.lineTo(shape.getWidth(), shape.getHeight() / 3)
    top_path.lineTo(0, shape.getHeight() / 3)
    top_path.closeFigure()

    bottom_path = GeometryPath()
    bottom_path.moveTo(0, shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight())
    bottom_path.lineTo(0, shape.getHeight())
    bottom_path.closeFigure()

    shape.setGeometryPaths([top_path, bottom_path])
finally:
    presentation.dispose()

Creare una Forma Personalizzata con Angoli Curvi

Questo esempio combina segmenti lineari con GeometryPath.arcTo per creare una forma con angoli curvi verso l’interno. Ogni dimensione dell’angolo imposta la larghezza e l’altezza dell’arco in punti, e la sweep di -90 gradi disegna un quarto d’ellisse in senso antiorario. Il percorso completato è applicato con GeometryShape.setGeometryPath e la presentazione è salvata in formato PPTX.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, SaveFormat

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Custom, shape_x, shape_y, shape_width, shape_height)

    geometry_path = GeometryPath()
    geometry_path.moveTo(left_top_size, 0)
    geometry_path.lineTo(shape_width - right_top_size, 0)
    geometry_path.arcTo(right_top_size, right_top_size, 180, -90)
    geometry_path.lineTo(shape_width, shape_height - right_bottom_size)
    geometry_path.arcTo(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.lineTo(left_bottom_size, shape_height)
    geometry_path.arcTo(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.lineTo(0, left_top_size)
    geometry_path.arcTo(left_top_size, left_top_size, 90, -90)
    geometry_path.closeFigure()

    shape.setGeometryPath(geometry_path)

    presentation.save("output.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Verificare se la Geometria di una Forma è Chiusa

Il seguente helper verifica se ogni percorso geometrico non vuoto termina con un segmento di chiusura. Legge GeometryPath.getPathData e confronta il comando dell’ultimo segmento PathSegment.getPathCommand con PathCommandType.Close. Restituisce False quando non ci sono percorsi non vuoti. Questo controlla il comando finale di ogni percorso; non ispeziona ogni sottofigura all’interno di un percorso. L’esempio stampa True per un rettangolo.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, PathCommandType

def is_geometry_closed(geometry_shape):
    has_nonempty_path = False
    for geometry_path in geometry_shape.getGeometryPaths():
        path_data = geometry_path.getPathData()
        if len(path_data) == 0:
            continue
        last_segment = path_data[-1]
        has_nonempty_path = True
        if last_segment.getPathCommand() != PathCommandType.Close:
            return False
    return has_nonempty_path

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)
    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)
    closed = is_geometry_closed(shape)
    print(closed)
finally:
    presentation.dispose()

Estrarre e Ispezionare gli Elementi della Forma

Utilizzare GeometryShape.createShapeElements per ispezionare una forma esistente come elementi contenenti punti di percorso e tipi di punto. Convertire ogni elemento restituito in ShapeElement con jpype.JObject per recuperare gli array di punti e di tipi tramite i metodi getPathPoints e getPathTypes. Questa rappresentazione è utile per l’analisi del contorno o per passare la geometria a strumenti di disegno personalizzati.

L’esempio apre input.pptx, trova la prima forma geometrica direttamente nella prima diapositiva e stampa i suoi segmenti di percorso. Utilizzare una presentazione contenente una forma con segmenti lineari e curvi per vedere entrambi i tipi di output. Non ricerca all’interno dei gruppi.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, GeometryShape, ShapeElement

presentation = Presentation("input.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    shape = None
    for candidate in slide.getShapes():
        if isinstance(candidate, GeometryShape):
            shape = candidate
            break

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.createShapeElements():
            shape_element = jpype.JObject(element, ShapeElement)
            points = shape_element.getPathPoints()
            types = shape_element.getPathTypes()
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Keep the segment type, excluding flags.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if types[i] & 0x80:
                    print("Close subpath back to its starting point.")
                i += 1
finally:
    presentation.dispose()

Gli array corrispondono per indice: points[i] è un punto e types[i] ne descrive il ruolo. Il tipo 0 inizia una figura, e il tipo 1 disegna una linea dal punto precedente al punto corrente. Un segmento Bézier cubico inizia dal punto finale precedente e utilizza tre voci di tipo 3 consecutive: due punti di controllo seguiti dal nuovo punto finale. Il ciclo consuma queste tre voci insieme e verifica il punto finale per la chiusura.

I tipi di punto contengono anche flag. Mascherare con 0x07 per identificare il tipo di segmento, e testare 0x80 separatamente per rilevare un sotto‑percorso chiuso. Per esempio, 129 (0x81) indica un punto finale di linea che chiude un sotto‑percorso, e 131 (0x83) indica un punto finale di Bézier che chiude uno. Java memorizza questi flag in byte con segno; la mascheratura preserva i valori di bit desiderati. Confrontare il valore grezzo solo con 1 o 3 farebbe perdere questi casi. Altri flag, come dash (0x10) e marker (0x20), non modificano il tipo di segmento base.

Coordinate e trasformazioni. I punti sono misurati in punti (1/72 di pollice), con X che aumenta verso destra e Y che aumenta verso il basso. Per una forma non raggruppata, le coordinate estratte includono già la posizione restituita da getX e getY e riflettono la sua larghezza e altezza attuali. Per esempio, un rettangolo non ruotato a (100, 200) con dimensioni 120 × 80 ha i limiti del contorno (100, 200)–(220, 280). Non aggiungere nuovamente la posizione della forma. Sottrarre X e Y per ottenere coordinate relative al suo riquadro non ruotato.

I punti estratti non applicano la rotazione della forma, restituita da getRotation, né le capovolgimenti orizzontali e verticali. Per riprodurre il contorno visualizzato, applicare tali trasformazioni attorno al centro della forma. Per forme raggruppate, considerare anche la mappatura delle coordinate del gruppo e le trasformazioni; non presumere che i punti estratti siano le coordinate finali del slide renderizzato o applicare una traslazione o scala due volte se già presenti nel frame del figlio.

Ispezione vs. modifica. Gli array estratti descrivono il contorno; modificarli non aggiorna la forma originale. Usare questo approccio quando l’analisi o il codice di disegno richiedono array di punti/tipo. Utilizzare getGeometryPaths quando servono i comandi di geometria nel sistema di coordinate locale della forma o quando si desidera modificarne la geometria. Applicare i percorsi modificati tramite setGeometryPath o setGeometryPaths.

Convertire una Forma Java AWT in GeometryPath

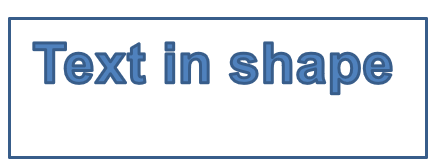

Questo esempio combina un contorno rettangolare con testo convertito in geometria. Il metodo setFillMode del contorno ne disattiva il riempimento. Un GlyphVector crea il contorno del testo in un java.awt.Shape. Il suo PathIterator fornisce spostamenti, linee, segmenti quadratici, cubici e di chiusura, che l’esempio riproduce su un GeometryPath.

Il testo utilizza un font Arial da 40 punti. Il contorno è spostato di 20 punti in orizzontale e posizionato con la sua parte superiore visiva 10 punti sotto il bordo superiore della forma. Il percorso del testo è riempito, mentre il rettangolo originale rimane un contorno. L’applicazione di entrambi i percorsi con GeometryShape.setGeometryPaths produce una singola forma contenente il rettangolo e il testo.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, PathFillModeType

from java.awt import Font
from java.awt.geom import PathIterator
from java.awt.image import BufferedImage

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 300, 100)

    # Ottieni il percorso geometrico della forma.
    original_path = shape.getGeometryPaths()[0]
    original_path.setFillMode(PathFillModeType.None_)

    # Crea un nuovo percorso grafico con testo.
    font = Font("Arial", Font.PLAIN, 40)
    text = "Text in shape"
    image = BufferedImage(100, 100, BufferedImage.TYPE_INT_ARGB)
    graphics = image.createGraphics()
    try:
        font_context = graphics.getFontRenderContext()
        glyph_vector = font.createGlyphVector(font_context, text)
        text_bounds = glyph_vector.getVisualBounds()
        baseline = -text_bounds.getY() + 10
        graphics_path = glyph_vector.getOutline(20.0, baseline)
    finally:
        graphics.dispose()

    # Converti il percorso grafico in un percorso geometrico.
    text_path = GeometryPath()
    path_iterator = graphics_path.getPathIterator(None)
    points = jpype.JArray(jpype.JFloat)(6)
    while not path_iterator.isDone():
        segment_type = path_iterator.currentSegment(points)
        if segment_type == PathIterator.SEG_MOVETO:
            text_path.moveTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_LINETO:
            text_path.lineTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_QUADTO:
            text_path.quadraticBezierTo(points[0], points[1], points[2], points[3])
        elif segment_type == PathIterator.SEG_CUBICTO:
            text_path.cubicBezierTo(points[0], points[1], points[2], points[3], points[4], points[5])
        elif segment_type == PathIterator.SEG_CLOSE:
            text_path.closeFigure()
        path_iterator.next()
    text_path.setFillMode(PathFillModeType.Normal)

    # Applica il percorso del testo insieme al percorso geometrico originale.
    shape.setGeometryPaths([original_path, text_path])
finally:
    presentation.dispose()

FAQ

Cosa succede al riempimento e al contorno dopo aver sostituito la geometria?

Lo stile rimane associato alla forma; solo il contorno viene modificato. Il riempimento e il contorno vengono applicati automaticamente alla nuova geometria.

Come ruoto correttamente una forma personalizzata insieme alla sua geometria?

Utilizzare il metodo setRotation della forma; la geometria ruota con la forma perché è legata al suo sistema di coordinate.

Posso convertire una forma personalizzata in un’immagine per “bloccare” il risultato?

Sì. Esportare l’area della slide o la forma stessa in un formato raster; questo semplifica ulteriori operazioni con geometrie complesse.
