سفارشی‌سازی اشکال ارائه در پایتون از طریق جاوا

مرور کلی

این مقاله توضیح می‌دهد چگونه می‌توان اشکال ارائه در Aspose.Slides را با ویرایش هندسهٔ شکل از طریق نقاط ویرایش و مسیرهای هندسی سفارشی کرد. نشان می‌دهد چگونه با GeometryPath کار کنیم تا اشکال موجود را تغییر داده، عملیات‌های پایهٔ ویرایش مسیر را انجام داده، نقاط را اضافه یا حذف کنیم و هندسهٔ به‌روزشده را به شکل اعمال کنیم.

همچنین نحوهٔ ایجاد اشکال سفارشی و ترکیبی، ساخت اشکال با گوشه‌های منحنی، تعیین اینکه آیا هندسهٔ یک شکل بسته است، بررسی عناصر شکل و تبدیل خطوط مرزبندی متن جاوا AWT به مسیرهای هندسی را نشان می‌دهد.

تغییر یک شکل با استفاده از نقاط ویرایش

در PowerPoint می‌توانید از Edit Points برای تغییر یک مربع استفاده کنید:

  • یک گوشه را به داخل یا بیرون حرکت دهید.
  • انحنای یک نقطه را تنظیم کنید.
  • نقاط جدید اضافه کنید.

ویرایش نقاط به شما امکان می‌دهد حاشیهٔ شکل را تغییر دهید یا از یک شکل موجود به‌عنوان پایهٔ شکل جدید استفاده کنید.

نکات ویرایش شکل

overview_image

هنگام ویرایش اشکال PowerPoint این مفاهیم را در ذهن داشته باشید:

  • یک شکل (یا مسیر آن) می‌تواند بسته یا باز باشد.
  • مسیر یک شکل از نقاط لنگر متصل‌شده توسط بخش‌ها تشکیل می‌شود.
  • یک بخش می‌تواند مستقیم یا منحنی باشد. نقاط لنگر و دسته‌های کنترل شکل آن را تعیین می‌کنند.
  • نقاط لنگر به عنوان نقاط گوشه‌ای، مستقیم یا صاف وجود دارند:
    • در یک نقطهٔ گوشه‌ای، بخش‌های مجاور می‌توانند با زاویه‌ای ملاقات کنند.
    • در یک نقطهٔ صاف، دو دستهٔ کنترل هم‌راسته‌اند و از نقطهٔ لنگر فاصلهٔ برابر دارند.
    • در یک نقطهٔ مستقیم، دو دستهٔ کنترل هم‌راسته‌اند اما می‌توانند فاصله‌های متفاوتی از نقطهٔ لنگر داشته باشند.
  • جابه‌جایی نقاط لنگر یا تنظیم دسته‌های آن‌ها، حاشیهٔ شکل را تغییر می‌دهد.

برای ویرایش اشکال PowerPoint از طریق نقاط ویرایش، Aspose.Slides کلاس GeometryPath را فراهم می‌کند.

عملیات سادهٔ ویرایش

از روش‌های زیر برای ویرایش یک مسیر هندسی استفاده کنید. بارگذاری‌هایی که اندیس می‌پذیرند، یک بخش را در موقعیت صفر‑پایه‌ای در آرایهٔ بخش‌های مسیر درج می‌کنند.

عملیات متد
افزودن یا درج خط مستقیم. GeometryPath.lineTo
افزودن یا درج منحنی Bézier درجهٔ سه با دو نقطهٔ کنترل و یک نقطهٔ انتهایی. GeometryPath.cubicBezierTo
افزودن یا درج منحنی Bézier درجهٔ دو با یک نقطهٔ کنترل و یک نقطهٔ انتهایی. GeometryPath.quadraticBezierTo
افزودن قوس بیضوی با ابعاد و زاویه‌های مشخص به درجه. GeometryPath.arcTo
بستن شکل جاری با اتصال نقطهٔ انتهایی به نقطهٔ شروع. GeometryPath.closeFigure
تنظیم نقطهٔ شروع یک شکل. GeometryPath.moveTo
حذف یک بخش در اندیس صفر‑پایه‌ای. GeometryPath.removeAt

اضافه کردن نقاط سفارشی به یک شکل

این مثال دو نقطه را به یک شکل مستطیلی با استفاده از GeometryPath.lineTo وارد می‌کند و مسیر ویرایش‌شده را با GeometryShape.setGeometryPath اعمال می‌نماید. مختصات‌ها به‌صورت محلی نسبت به شکل هستند: هر دو نقطهٔ جدید در مرکز آن، ۱۰۰ پوینت از سمت چپ و ۵۰ پوینت از بالا قرار دارند. اندیس‌های بخش ۱ و ۴ آن‌ها را روی لبه‌های بالا و پایین قرار می‌دهند و آن لبه‌ها را به داخل می‌کشند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.lineTo(100, 50, 1)
    geometry_path.lineTo(100, 50, 4)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

example1_image

حذف نقاط از یک شکل

این مثال مرزبندی شکل قلبی را با حذف بخش در اندیس صفر‑پایه‌ای ۲ توسط GeometryPath.removeAt تغییر می‌دهد. اعمال مسیر اصلاح‌شده با GeometryShape.setGeometryPath مرزبندی شکل را به‌روز می‌کند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Heart, 100, 100, 300, 300)

    geometry_path = shape.getGeometryPaths()[0]
    geometry_path.removeAt(2)

    shape.setGeometryPath(geometry_path)
finally:
    presentation.dispose()

example2_image

ایجاد یک شکل سفارشی

این مثال با استفاده از GeometryPath یک ستارهٔ پنج‌پره با رادیس‌های بیرونی و درونی به ترتیب ۱۰۰ و ۵۰ پوینت می‌سازد؛ گام ۷۲ درجه فواصل پنج پر نوک را مساوی می‌کند. مسیر با GeometryPath.closeFigure بسته می‌شود و با GeometryShape.setGeometryPath به یک شکل مستطیلی اعمال می‌شود و مرزبندی آن را جایگزین می‌کند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

import math

points = []
outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = math.radians(angle)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

    radians = math.radians(angle + angle_step / 2)
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append((x + outer_radius, y + outer_radius))

star_path = GeometryPath()
star_path.moveTo(*points[0])
for point in points[1:]:
    star_path.lineTo(*point)
star_path.closeFigure()

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.setGeometryPath(star_path)
finally:
    presentation.dispose()

example3_image

ایجاد یک شکل ترکیبی سفارشی

این مثال دو شیء GeometryPath بسته برای یک‑سوم بالا و یک‑سوم پایین یک شکل تعریف می‌کند. اعمال هر دو مسیر با GeometryShape.setGeometryPaths یک شکل ترکیبی واحد با یک فضای خالی در یک‑سوم میانی می‌سازد.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)

    top_path = GeometryPath()
    top_path.moveTo(0, 0)
    top_path.lineTo(shape.getWidth(), 0)
    top_path.lineTo(shape.getWidth(), shape.getHeight() / 3)
    top_path.lineTo(0, shape.getHeight() / 3)
    top_path.closeFigure()

    bottom_path = GeometryPath()
    bottom_path.moveTo(0, shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight() / 3 * 2)
    bottom_path.lineTo(shape.getWidth(), shape.getHeight())
    bottom_path.lineTo(0, shape.getHeight())
    bottom_path.closeFigure()

    shape.setGeometryPaths([top_path, bottom_path])
finally:
    presentation.dispose()

example4_image

ایجاد یک شکل سفارشی با گوشه‌های منحنی

این مثال بخش‌های مستقیم را با GeometryPath.arcTo ترکیب می‌کند تا شکلی با گوشه‌های داخل‌منحنی ایجاد شود. هر اندازهٔ گوشه عرض و ارتفاع قوس را بر حسب پوینت تعیین می‌کند و گرداندن ‑۹۰ درجه یک ربع بیضی ساعت‌گرد را می‌کشد. مسیر کامل با GeometryShape.setGeometryPath اعمال می‌شود و ارائه با فرمت PPTX ذخیره می‌شود.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, SaveFormat

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Custom, shape_x, shape_y, shape_width, shape_height)

    geometry_path = GeometryPath()
    geometry_path.moveTo(left_top_size, 0)
    geometry_path.lineTo(shape_width - right_top_size, 0)
    geometry_path.arcTo(right_top_size, right_top_size, 180, -90)
    geometry_path.lineTo(shape_width, shape_height - right_bottom_size)
    geometry_path.arcTo(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.lineTo(left_bottom_size, shape_height)
    geometry_path.arcTo(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.lineTo(0, left_top_size)
    geometry_path.arcTo(left_top_size, left_top_size, 90, -90)
    geometry_path.closeFigure()

    shape.setGeometryPath(geometry_path)

    presentation.save("output.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

تشخیص اینکه آیا هندسهٔ یک شکل بسته است

این کمک‌کننده بررسی می‌کند آیا هر مسیر هندسی غیرخالی با یک بخش بسته خاتمه می‌یابد. با خواندن GeometryPath.getPathData و مقایسهٔ دستور نهایی بخش PathSegment.getPathCommand با PathCommandType.Close آن را تعیین می‌کند. وقتی مسیرهای غیرخالی وجود نداشته باشند False برمی‌گرداند. این بررسی فقط دستور نهایی هر مسیر را مقایسه می‌کند؛ تمام زیرشکل‌های داخل مسیر را بررسی نمی‌کند. مثال برای یک مستطیل True چاپ می‌کند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, PathCommandType

def is_geometry_closed(geometry_shape):
    has_nonempty_path = False
    for geometry_path in geometry_shape.getGeometryPaths():
        path_data = geometry_path.getPathData()
        if len(path_data) == 0:
            continue
        last_segment = path_data[-1]
        has_nonempty_path = True
        if last_segment.getPathCommand() != PathCommandType.Close:
            return False
    return has_nonempty_path

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)
    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 200, 100)
    closed = is_geometry_closed(shape)
    print(closed)
finally:
    presentation.dispose()

استخراج و بررسی عناصر شکل

از GeometryShape.createShapeElements برای بررسی یک شکل موجود به عنوان عناصری حاوی نقاط مسیر و انواع نقطه استفاده کنید. هر عنصر بازگشت‌شده را با jpype.JObject به ShapeElement تبدیل کنید تا آرایه‌های نقطه و نوع را از طریق متدهای getPathPoints و getPathTypes دریافت کنید. این نمایش برای تحلیل مرزبندی یا انتقال هندسه به ابزارهای رسم سفارشی مفید است.

مثال فایل input.pptx را باز می‌کند، اولین شکل هندسی را مستقیماً بر روی اولین اسلاید پیدا می‌کند و بخش‌های مسیر آن را چاپ می‌کند. برای دیدن خروجی هر دو نوع خط مستقیم و منحنی، از ارائه‌ای حاوی شکلی با این دو نوع بخش استفاده کنید. این روش داخل گروه‌ها جستجو نمی‌کند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, GeometryShape, ShapeElement

presentation = Presentation("input.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    shape = None
    for candidate in slide.getShapes():
        if isinstance(candidate, GeometryShape):
            shape = candidate
            break

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.createShapeElements():
            shape_element = jpype.JObject(element, ShapeElement)
            points = shape_element.getPathPoints()
            types = shape_element.getPathTypes()
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # نوع بخش را نگه‌دارید، بدون پرچم‌ها.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # مصرف هر دو نقطه کنترل و نقطه انتهایی.

                if types[i] & 0x80:
                    print("Close subpath back to its starting point.")
                i += 1
finally:
    presentation.dispose()

آرایه‌ها بر اساس اندیس مطابقت دارند: points[i] یک نقطه است و types[i] نقش آن را توصیف می‌کند. نوع 0 یک شکل را شروع می‌کند و نوع 1 خطی از نقطهٔ قبلی به نقطهٔ فعلی می‌کشد. یک بخش Bézier درجهٔ سه از نقطهٔ انتهایی قبلی شروع می‌شود و از سه ورودی نوع‑3 متوالی استفاده می‌کند: دو نقطهٔ کنترل سپس نقطهٔ انتهایی جدید. حلقه این سه ورودی را به‌صورت یکجا مصرف می‌کند و نقطهٔ انتهایی را برای بسته بودن بررسی می‌کند.

انواع نقطه همچنین شامل پرچم‌ها هستند. با ماسک 0x07 می‌توانید نوع بخش را شناسایی کنید و با تست جداگانهٔ 0x80 یک زیرمسیر بسته را تشخیص دهید. برای مثال، 129 (0x81) به معنای نقطهٔ انتهایی خطی است که زیرمسیر را می‌بندد و 131 (0x83) به معنای نقطهٔ انتهایی Bézier است که بسته می‌شود. جاوا این پرچم‌ها را به‌صورت بایت‌های علامت‌دار ذخیره می‌کند؛ ماسک کردن مقادیر بیتی اصلی را حفظ می‌کند. مقایسهٔ مقدار خام تنها با 1 یا 3 این موارد را از دست می‌دهد. پرچم‌های دیگر مانند dash (0x10) و marker (0x20) نوع پایهٔ بخش را تغییر نمی‌دهند.

مختصات و تبدیل‌ها. نقاط بر حسب پوینت (۱/۷۲ اینچ) اندازه‌گیری می‌شوند؛ X به سمت راست و Y به سمت پایین افزایش می‌یابد. برای یک شکل جداگانه، مختصات استخراج‌شده پیشاپیش شامل موقعیتی است که توسط getX و getY برگردانده می‌شود و عرض و ارتفاع فعلی آن را بازتاب می‌دهد. برای مثال، یک مستطیل بدون چرخش در (100, 200) با اندازهٔ 120 × 80 دارای حدود مرزبندی (100, 200)–(220, 280) است. موقعیت شکل را دوباره اضافه نکنید؛ برای دریافت مختصات نسبی به چارچوب بدون چرخش، X و Y آن را کم کنید.

نقطه‌های استخراج‌شده چرخش شکل که توسط getRotation برگردانده می‌شود یا وارونگی افقی و عمودی را اعمال نمی‌کنند. برای بازتولید مرزبندی نمایشی، این تبدیل‌ها را حول مرکز شکل اعمال کنید. برای اشکال گروهی، همچنین باید نگاشتی از مختصات گروه و تبدیل‌های آن را در نظر بگیرید؛ فرض نکنید که نقاط استخراج‌شده مختصات نهایی اسلاید هستند یا تبدیل ترجمه یا مقیاس را دوبار اعمال کنید اگر قبلاً در چارچوب فرزند منعکس شده‌اند.

بررسی در مقابل ویرایش. آرایه‌های استخراج‌شده مرزبندی را توصیف می‌کنند؛ تغییر آن‌ها شکل اصلی را به‌روزرسانی نمی‌کند. زمانی از این روش استفاده کنید که برنامهٔ تجزیه یا رسم شما به آرایه‌های نقطه/نوع نیاز دارد. وقتی به دستورات هندسی در سیستم مختصات محلی شکل یا ویرایش هندسهٔ آن نیاز دارید، از getGeometryPaths استفاده کنید. مسیرهای ویرایش‌شده را از طریق setGeometryPath یا setGeometryPaths اعمال کنید.

تبدیل یک java.awt.Shape به GeometryPath

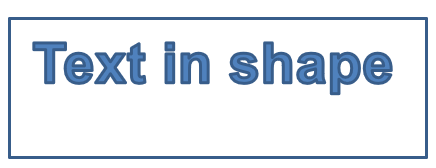

این مثال مرزبندی مستطیلی را با متنی ترکیب می‌کند که به هندسه تبدیل شده است. متد setFillMode مرزبندی را غیرفعال می‌کند. یک GlyphVector خطوط مرزی متن را در یک java.awt.Shape ایجاد می‌کند. PathIterator آن حرکت، خط، منحنی درجهٔ دو، منحنی درجهٔ سه و بخش‌های بسته را فراهم می‌کند که مثال آن‌ها را بر روی یک GeometryPath بازپخش می‌کند.

متن با قلم Arial 40‑پوینتی رسم می‌شود. مرزبندی 20 پوینت به صورت افقی جابجا شده و بالای بصری آن 10 پوینت زیر لبهٔ بالایی شکل قرار می‌گیرد. مسیر متن پر می‌شود، در حالی که مستطیل اصلی به‌صورت مرزبندی باقی می‌ماند. اعمال هر دو مسیر با GeometryShape.setGeometryPaths یک شکل واحد حاوی مستطیل و متن تولید می‌کند.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Presentation, ShapeType, GeometryPath, PathFillModeType

from java.awt import Font
from java.awt.geom import PathIterator
from java.awt.image import BufferedImage

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 100, 100, 300, 100)

    # دریافت مسیر هندسی شکل.
    original_path = shape.getGeometryPaths()[0]
    original_path.setFillMode(PathFillModeType.None_)

    # ایجاد مسیر گرافیکی جدید با متن.
    font = Font("Arial", Font.PLAIN, 40)
    text = "Text in shape"
    image = BufferedImage(100, 100, BufferedImage.TYPE_INT_ARGB)
    graphics = image.createGraphics()
    try:
        font_context = graphics.getFontRenderContext()
        glyph_vector = font.createGlyphVector(font_context, text)
        text_bounds = glyph_vector.getVisualBounds()
        baseline = -text_bounds.getY() + 10
        graphics_path = glyph_vector.getOutline(20.0, baseline)
    finally:
        graphics.dispose()

    # تبدیل مسیر گرافیکی به مسیر هندسی.
    text_path = GeometryPath()
    path_iterator = graphics_path.getPathIterator(None)
    points = jpype.JArray(jpype.JFloat)(6)
    while not path_iterator.isDone():
        segment_type = path_iterator.currentSegment(points)
        if segment_type == PathIterator.SEG_MOVETO:
            text_path.moveTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_LINETO:
            text_path.lineTo(points[0], points[1])
        elif segment_type == PathIterator.SEG_QUADTO:
            text_path.quadraticBezierTo(points[0], points[1], points[2], points[3])
        elif segment_type == PathIterator.SEG_CUBICTO:
            text_path.cubicBezierTo(points[0], points[1], points[2], points[3], points[4], points[5])
        elif segment_type == PathIterator.SEG_CLOSE:
            text_path.closeFigure()
        path_iterator.next()
    text_path.setFillMode(PathFillModeType.Normal)

    # اعمال مسیر متن همراه با مسیر هندسی اصلی.
    shape.setGeometryPaths([original_path, text_path])
finally:
    presentation.dispose()

example5_image

سؤال و جواب

پس از جایگزینی هندسه، پرکردن و مرزبندی چه می‌شود؟

سبک با شکل می‌ماند؛ تنها مرزبندی تغییر می‌کند. پرکردن و مرزبندی به‌صورت خودکار به هندسهٔ جدید اعمال می‌شوند.

چگونه می‌توانم یک شکل سفارشی را همزمان با هندسهٔ آن به‌درستی چرخش دهم؟

از متد setRotation شکل استفاده کنید؛ هندسه همراه با شکل می‌چرخد زیرا به سیستم مختصات خودش متصل است.

آیا می‌توانم یک شکل سفارشی را به تصویر تبدیل کنم تا «قفل» شود؟

بله. منطقهٔ slide یا خود shape را به فرمت رستری صادر کنید؛ این کار کار با هندسه‌های پیچیده را ساده می‌کند.

مدیریت اتصالگرها در ارائه‌ها در پایتون از طریق جاوا اضافه کردن بیضی‌ها به ارائه‌ها در Python با استفاده از Java
