Добавить линии тренда к диаграммам презентаций в Python
Обзор
В этой статье объясняется, как добавить линии тренда к диаграммам презентаций с использованием Aspose.Slides. Показано, как создать диаграмму, добавить линии тренда к сериям диаграммы и работать с несколькими типами линий тренда, включая экспоненциальные, линейные, логарифмические, скользящее среднее, полиномиальные и степенные. Также описывается, как добавить пользовательскую линию к диаграмме, вставив форму линии, и включён короткий FAQ о значениях проекции линии тренда вперёд и назад, а также о том, сохраняются ли линии тренда при экспорте в PDF или SVG и при рендеринге диаграмм в изображения.
Добавить линию тренда
Используйте TrendlineCollection.add для добавления линии тренда к серии диаграммы, выбирая её тип с помощью TrendlineType. Пример создаёт сгруппированную столбчатую диаграмму с данными по умолчанию и добавляет по две линии тренда к каждой из её трёх серий.
Экспоненциальная линия тренда скрывает своё уравнение и значение R‑квадрат с помощью display_equation и display_r_squared_value, в то время как линейная линия тренда имеет красный цвет. Логарифмическая линия тренда использует add_text_frame_for_overriding для пользовательской подписи. Скользящее среднее использует period равный трём точкам данных и пользовательское trendline_name.
Полиномиальная линия тренда имеет order равный трём и расширяется на одну категорию вперёд с помощью forward. Степенная линия тренда расширяется на одну категорию назад с помощью backward.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 400)
first_series = chart.chart_data.series[0]
exponential_trendline = first_series.trend_lines.add(charts.TrendlineType.EXPONENTIAL)
exponential_trendline.display_equation = False
exponential_trendline.display_r_squared_value = False
linear_trendline = first_series.trend_lines.add(charts.TrendlineType.LINEAR)
linear_trendline.format.line.fill_format.fill_type = slides.FillType.SOLID
linear_trendline.format.line.fill_format.solid_fill_color.r = 255
linear_trendline.format.line.fill_format.solid_fill_color.g = 0
linear_trendline.format.line.fill_format.solid_fill_color.b = 0
second_series = chart.chart_data.series[1]
logarithmic_trendline = second_series.trend_lines.add(charts.TrendlineType.LOGARITHMIC)
logarithmic_trendline.add_text_frame_for_overriding("New log trend line")
moving_average_trendline = second_series.trend_lines.add(charts.TrendlineType.MOVING_AVERAGE)
moving_average_trendline.period = 3
moving_average_trendline.trendline_name = "New TrendLine Name"
third_series = chart.chart_data.series[2]
polynomial_trendline = third_series.trend_lines.add(charts.TrendlineType.POLYNOMIAL)
polynomial_trendline.forward = 1
polynomial_trendline.order = 3
power_trendline = third_series.trend_lines.add(charts.TrendlineType.POWER)
power_trendline.backward = 1
presentation.save("ChartTrendLines.pptx", slides.export.SaveFormat.PPTX)
Установить пересечение линии тренда
Используйте intercept чтобы зафиксировать значение Y линии тренда при X = 0. Эта настройка поддерживается для линейных, экспоненциальных и полиномиальных линий тренда.
Например, модель стоимости производства может потребовать начинать с известных фиксированных расходов в 100, даже если измерения при ненулевых объёмах производства указывают на другую базу. Для линейной линии тренда фиксирование пересечения ограничивает уравнение y = ax + b до b = 100; наклон подгоняется к данным при этом ограничении. Это не просто перемещает уже подогнанную линию. Настройки пересечения осей определяют, где пересекаются оси диаграммы, а не коэффициенты подогнанной линии тренда.
В следующем примере создаётся точечная (XY) диаграмма с объёмами производства от 1 до 4 и затратами 170, 200, 230 и 260. Диаграмма сохраняется с автоматическим пересечением по умолчанию, затем пересечение устанавливается в 100, и сохраняется второй PPTX. Два файла отличаются только настройкой пересечения. Линия тренда отображает своё уравнение и расширяется назад до X = 0.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.SCATTER_WITH_MARKERS, 20, 20, 480, 210)
chart.has_legend = False
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
workbook.clear(0)
name_cell = workbook.get_cell(0, 0, 1, "Production cost")
series = chart.chart_data.series.add(name_cell, charts.ChartType.SCATTER_WITH_MARKERS)
costs = [170, 200, 230, 260]
for i, cost in enumerate(costs):
x_cell = workbook.get_cell(0, i + 1, 0, i + 1)
y_cell = workbook.get_cell(0, i + 1, 1, cost)
series.data_points.add_data_point_for_scatter_series(x_cell, y_cell)
trendline = series.trend_lines.add(charts.TrendlineType.LINEAR)
trendline.display_equation = True
trendline.backward = 1
presentation.save("AutomaticIntercept.pptx", slides.export.SaveFormat.PPTX)
trendline.intercept = 100
presentation.save("FixedIntercept.pptx", slides.export.SaveFormat.PPTX)

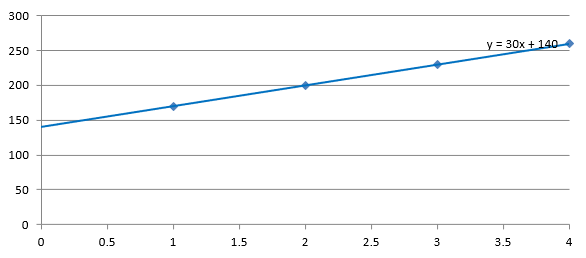

При автоматическом расчёте эти данные дают y = 30x + 140. Установка пересечения в 100 вместо этого даёт примерно y = 43.33x + 100: подогнанное значение при нуле совпадает с известной базой, но линия больше не проходит через каждую точку данных.
| Автоматическое пересечение | Фиксированное пересечение 100 |
|---|---|
 |
 |
Оба изображения используют одни и те же данные и масштабы осей. Линии тренда расширены назад до X = 0, чтобы показать их пересечения.
По умолчанию свойство содержит float("nan"), что представляет неуказанное пересечение, а не ноль. Затем пересечение рассчитывается автоматически из данных.
Добавить пользовательскую линию
Пользовательская линия — это форма, нарисованная поверх диаграммы, а не линия тренда, рассчитанная по данным серии. В этом примере используется ShapeCollection.add_auto_shape чтобы добавить горизонтальную линию на слайд поверх диаграммы. Позиция линии задаётся в координатах слайда в пунктах, поэтому она начинается от левого края диаграммы и находится на полпути вниз по диаграмме. Ее ширина соответствует ширине диаграммы. line_format задаёт линии сплошной красный цвет.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 100, 100, 500, 400)
line = slide.shapes.add_auto_shape(slides.ShapeType.LINE, chart.x, chart.y + chart.height / 2, chart.width, 0)
line.line_format.fill_format.fill_type = slides.FillType.SOLID
line.line_format.fill_format.solid_fill_color.r = 255
line.line_format.fill_format.solid_fill_color.g = 0
line.line_format.fill_format.solid_fill_color.b = 0
presentation.save("AddCustomLines.pptx", slides.export.SaveFormat.PPTX)
Вопросы и ответы
Что означают «forward» и «backward» для линии тренда?
Это длина линии тренда, проецируемой вперёд/назад: для точечных (XY) диаграмм — в единицах осей; для не точечных диаграмм — в количестве категорий. Допустимы только неотрицательные значения.
Будет ли линия тренда сохранена при экспорте презентации в PDF или SVG, или при рендеринге слайда в изображение?
Да. Aspose.Slides преобразует презентации в PDF или SVG и рендерит диаграммы в изображения; линии тренда, как часть диаграммы, сохраняются во время этих операций. Также доступен метод для экспортировать изображение диаграммы.
