Personalizar formas de apresentação em Python

Sobre o que é esta página

Criar e personalizar formas em apresentações do PowerPoint com Aspose.Slides para Python via .NET: caminhos de geometria, cantos curvos, formas compostas.

Visão geral

Este artigo explica como personalizar formas de apresentações no Aspose.Slides editando a geometria da forma por meio de pontos de edição e caminhos de geometria. Ele mostra como trabalhar com GeometryPath para modificar formas existentes, realizar operações básicas de edição de caminho, adicionar ou remover pontos e aplicar a geometria atualizada de volta a uma forma.

Ele também demonstra como criar formas personalizadas e compostas, construir formas com cantos curvos, determinar se a geometria de uma forma está fechada e extrair elementos da forma para análise de contorno.

Alterar uma Forma Usando Pontos de Edição

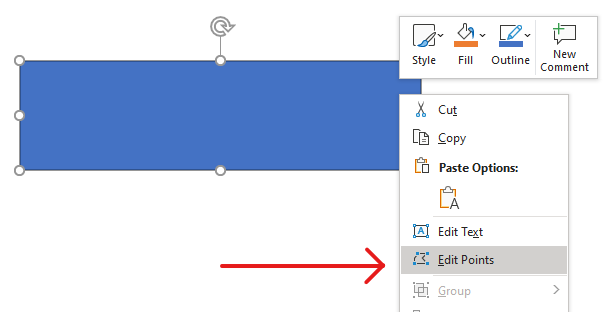

No PowerPoint, você pode usar Edit Points para modificar um quadrado:

Mover um canto para dentro ou para fora.
Ajustar a curvatura em um ponto.
Adicionar novos pontos.

A edição de pontos permite modificar o contorno de uma forma ou usar uma forma existente como base para uma nova.

Dicas de Edição de Formas

overview_image

Ao editar formas no PowerPoint, mantenha esses conceitos em mente:

Uma forma (ou seu caminho) pode ser fechada ou aberta.
O caminho de uma forma consiste em pontos âncora conectados por segmentos.
Um segmento pode ser reto ou curvo. Pontos âncora e alças de controle determinam sua forma.
Pontos âncora existem como pontos de canto, pontos retos ou pontos suaves:
- Em um ponto de canto, os segmentos adjacentes podem se encontrar em um ângulo.
- Em um ponto suave, as duas alças de controle estão alinhadas e equidistantes do ponto âncora.
- Em um ponto reto, as duas alças de controle estão alinhadas, mas podem ter distâncias diferentes do ponto âncora.
Mover pontos âncora ou ajustar suas alças altera o contorno da forma.

Para editar formas do PowerPoint por meio de pontos de edição, Aspose.Slides fornece a classe GeometryPath.

Uma instância de GeometryPath representa um caminho de geometria do objeto GeometryShape.
Para obter o GeometryPath a partir da instância de GeometryShape, você pode usar o método GeometryShape.get_geometry_paths.
Para definir o GeometryPath de uma forma, você pode usar estes métodos: GeometryShape.set_geometry_path para formas com um único caminho e GeometryShape.set_geometry_paths para formas com múltiplos caminhos.
Para adicionar segmentos, você pode usar os métodos sob GeometryPath.
Usando as propriedades GeometryPath.stroke e GeometryPath.fill_mode, você pode definir a aparência de um caminho de geometria.
Usando a propriedade GeometryPath.path_data, você pode recuperar o caminho de geometria de um GeometryShape como um array de segmentos de caminho.

Operações Simples de Edição

Use os seguintes métodos para editar um caminho de geometria. Sobrecargas que aceitam um índice inserem um segmento naquela posição baseada em zero no array de segmentos do caminho.

Operação	Método
Anexar ou inserir uma linha reta.	GeometryPath.line_to
Anexar ou inserir uma curva Bézier cúbica com dois pontos de controle e um ponto final.	GeometryPath.cubic_bezier_to
Anexar ou inserir uma curva Bézier quadrática com um ponto de controle e um ponto final.	GeometryPath.quadratic_bezier_to
Anexar um arco elíptico com as dimensões e ângulos especificados em graus.	GeometryPath.arc_to
Fechar a figura atual conectando seu ponto final ao ponto inicial.	GeometryPath.close_figure
Definir o ponto inicial de uma figura.	GeometryPath.move_to
Remover um segmento em um índice baseado em zero.	GeometryPath.remove_at

Adicionar Pontos Personalizados a uma Forma

Este exemplo insere dois pontos em uma forma retangular usando GeometryPath.line_to e aplica o caminho editado com GeometryShape.set_geometry_path. As coordenadas são locais à forma: ambos os novos pontos estão em seu centro, a 100 pontos da esquerda e 50 pontos do topo. Os índices de segmento 1 e 4 os posicionam nas bordas superior e inferior, puxando essas bordas para dentro.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

Remover Pontos de uma Forma

Este exemplo altera o contorno de uma forma de coração removendo o segmento no índice baseado em zero 2 com GeometryPath.remove_at. Aplicar o caminho modificado com GeometryShape.set_geometry_path atualiza o contorno da forma.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

Criar uma Forma Personalizada

Este exemplo cria uma estrela de cinco pontas com GeometryPath. Raios externo e interno alternados de 100 e 50 pontos definem as pontas e as entalhes; um passo de 72 graus espaça uniformemente as cinco pontas. O caminho é fechado com GeometryPath.close_figure e aplicado a uma forma retangular usando GeometryShape.set_geometry_path, substituindo seu contorno.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

Criar uma Forma Personalizada Composta

Este exemplo define dois objetos GeometryPath fechados para o terço superior e inferior de uma forma. Aplicar ambos os caminhos com GeometryShape.set_geometry_paths cria uma única forma composta com uma lacuna através do seu terço central.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(0, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

Criar uma Forma Personalizada com Cantos Curvos

Este exemplo combina segmentos retos com GeometryPath.arc_to para criar uma forma com cantos curvos para dentro. Cada tamanho de canto define a largura e altura do arco em pontos, e o arco de -90 graus desenha um quarto de elipse no sentido anti-horário. O caminho concluído é aplicado com GeometryShape.set_geometry_path, e a apresentação é salva no formato PPTX.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

Descobrir se a Geometria de uma Forma Está Fechada

O seguinte auxiliar verifica se cada caminho de geometria não vazio termina com um segmento de fechamento. Ele lê GeometryPath.path_data e compara o comando do segmento final PathSegment.path_command com PathCommandType.CLOSE. Retorna false quando não há caminhos não vazios. Essa verificação analisa o comando final de cada caminho; não inspeciona cada subfigura dentro de um caminho. O exemplo imprime True para um retângulo.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

Extrair e Inspecionar Elementos da Forma

Use GeometryShape.create_shape_elements para inspecionar uma forma existente como elementos que contêm pontos de caminho e tipos de ponto. Cada ShapeElement retornado expõe seus arrays path_points e path_types. Essa representação é útil para análise de contorno ou para passar a geometria a ferramentas de desenho personalizadas.

O exemplo abre uma apresentação, encontra a primeira forma de geometria diretamente no primeiro slide e imprime seus segmentos de caminho. Use uma apresentação que contenha uma forma com segmentos retos e curvos para ver ambos os tipos de saída. Ele não procura dentro de grupos.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Keep the segment type, excluding flags.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

Os arrays correspondem por índice: points[i] é um ponto e types[i] descreve sua função. O tipo 0 inicia uma figura, e o tipo 1 desenha uma linha do ponto anterior ao ponto atual. Um segmento Bézier cúbico inicia no ponto final anterior e usa três entradas consecutivas do tipo 3: dois pontos de controle seguidos pelo novo ponto final. O loop consome essas três entradas juntas e verifica o ponto final para fechamento.

Os tipos de ponto também contêm flags. Mascarar com 0x07 para identificar o tipo de segmento, e testar 0x80 separadamente para detectar um subcaminho fechado. Por exemplo, 129 (0x81) significa um ponto final de linha que fecha um subcaminho, e 131 (0x83) significa um ponto final de Bézier que fecha um. Comparar o valor bruto apenas com 1 ou 3 perderia esses casos. Outras flags, como traço (0x10) e marcador (0x20), não alteram o tipo base do segmento.

Coordenadas e transformações. Os pontos são medidos em points (1/72 polegada), com X aumentando para a direita e Y aumentando para baixo. Para uma forma não agrupada, as coordenadas extraídas já incluem sua posição x e y e refletem sua largura e altura atuais. Por exemplo, um retângulo não rotacionado em (100, 200) com tamanho 120 × 80 tem limites de contorno (100, 200)–(220, 280). Não adicione a posição da forma novamente. Subtraia seu X e Y para obter coordenadas relativas ao seu quadro não rotacionado.

Os pontos extraídos não aplicam a rotation da forma nem as inversões horizontal e vertical. Para reproduzir o contorno exibido, aplique essas transformações ao redor do centro da forma. Para formas agrupadas, também leve em conta o mapeamento de coordenadas do grupo e as transformações; não presuma que os pontos extraídos são as coordenadas finais renderizadas no slide ou aplique uma translação ou escala duas vezes se já estiver refletida na moldura do filho.

Inspeção versus edição. Os arrays extraídos descrevem o contorno; alterá‑los não atualiza a forma original. Escolha esta abordagem quando sua análise ou código de desenho precisar de arrays ponto/tipo. Use get_geometry_paths quando precisar de comandos de geometria no sistema de coordenadas local da forma ou quiser editar sua geometria. Aplique caminhos editados através de set_geometry_path ou set_geometry_paths.

FAQ

O que acontecerá ao preenchimento e ao contorno após substituir a geometria?

O estilo permanece na forma; apenas o contorno muda. O preenchimento e o contorno são aplicados automaticamente à nova geometria.

Como rotacionar corretamente uma forma personalizada junto com sua geometria?

Use a propriedade rotation da forma; a geometria gira com a forma porque está vinculada ao próprio sistema de coordenadas da forma.

Posso converter uma forma personalizada em uma imagem para “travar” o resultado?

Sim. Exporte a área de slide necessária ou a própria shape para um formato raster; isso simplifica o trabalho posterior com geometrias complexas.
