Dostosuj kształty prezentacji w Pythonie

Przegląd

W tym artykule wyjaśniono, jak dostosować kształty w prezentacji w Aspose.Slides poprzez edycję geometrii kształtu przy użyciu punktów edycji i ścieżek geometrycznych. Pokazuje, jak pracować z GeometryPath aby modyfikować istniejące kształty, wykonywać podstawowe operacje edycji ścieżek, dodawać lub usuwać punkty oraz zastosować zaktualizowaną geometrię z powrotem do kształtu.

Pokazuje również, jak tworzyć własne i złożone kształty, budować kształty z zakrzywionymi narożnikami, określać, czy geometria kształtu jest zamknięta oraz wyodrębniać elementy kształtu do analizy konturu.

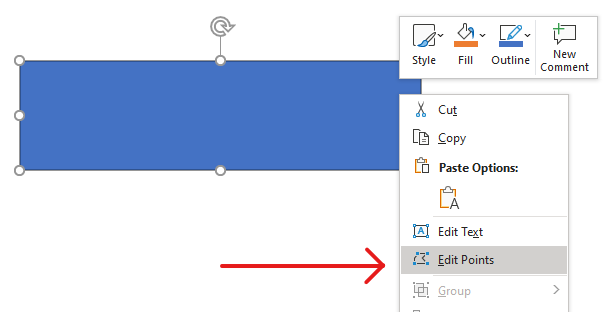

Zmienianie kształtu przy użyciu punktów edycji

  • Przesuń narożnik do wewnątrz lub na zewnątrz.
  • Dostosuj krzywiznę w punkcie.
  • Dodaj nowe punkty.

Edycja punktów pozwala modyfikować kontur kształtu lub używać istniejącego kształtu jako podstawy do nowego.

Wskazówki dotyczące edycji kształtów

overview_image

Podczas edycji kształtów w PowerPoint, pamiętaj o następujących koncepcjach:

  • Kształt (lub jego ścieżka) może być zamknięty lub otwarty.
  • Ścieżka kształtu składa się z punktów kotwiczących połączonych odcinkami.
  • Odcinek może być prosty lub zakrzywiony. Punkty kotwiczące i uchwyty kontrolne określają jego kształt.
  • Punkty kotwiczące występują jako punkty narożne, proste lub gładkie:
    • W punkcie narożnym przylegające odcinki mogą łączyć się pod kątem.
    • W punkcie gładkim dwa uchwyty kontrolne są wyrównane i znajdują się w jednakowej odległości od punktu kotwiczącego.
    • W punkcie prostym dwa uchwyty kontrolne są wyrównane, ale mogą znajdować się w różnej odległości od punktu kotwiczącego.
  • Przemieszczanie punktów kotwiczących lub dostosowywanie ich uchwytów zmienia kontur kształtu.

Aby edytować kształty PowerPoint przy użyciu punktów edycji, Aspose.Slides udostępnia klasę GeometryPath.

Proste operacje edycji

Użyj następujących metod, aby edytować ścieżkę geometryczną. Przeciążenia przyjmujące indeks wstawiają segment na wskazanej, zerowo‑indeksowanej pozycji w tablicy segmentów ścieżki.

Operacja Metoda
Dodaj lub wstaw prostą linię. GeometryPath.line_to
Dodaj lub wstaw krzywą Béziera trzeciego stopnia z dwoma punktami kontrolnymi i punktem końcowym. GeometryPath.cubic_bezier_to
Dodaj lub wstaw krzywą Béziera drugiego stopnia z jednym punktem kontrolnym i punktem końcowym. GeometryPath.quadratic_bezier_to
Dodaj eliptyczną łuk z określonymi wymiarami i kątami w stopniach. GeometryPath.arc_to
Zamknij bieżącą figurę, łącząc jej punkt końcowy z punktem początkowym. GeometryPath.close_figure
Ustaw punkt początkowy figury. GeometryPath.move_to
Usuń segment pod zerowo‑indeksowanym indeksem. GeometryPath.remove_at

Dodawanie własnych punktów do kształtu

Ten przykład wstawia dwa punkty do prostokątnego kształtu przy użyciu GeometryPath.line_to, i zastosowuje edytowaną ścieżkę za pomocą GeometryShape.set_geometry_path. Współrzędne są lokalne względem kształtu: oba nowe punkty znajdują się w jego centrum, 100 punktów od lewej i 50 punktów od góry. Indeksy segmentów 1 i 4 umieszczają je na górnej i dolnej krawędzi, ściągając te krawędzie do wewnątrz.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

Usuwanie punktów z kształtu

Ten przykład zmienia kontur kształtu serca, usuwając segment pod zerowo‑indeksowanym indeksem 2 za pomocą GeometryPath.remove_at. Zastosowanie zmodyfikowanej ścieżki przy użyciu GeometryShape.set_geometry_path aktualizuje kontur kształtu.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

Tworzenie własnego kształtu

Ten przykład tworzy pięcioramienną gwiazdę przy użyciu GeometryPath. Naprzemienne zewnętrzne i wewnętrzne promienie o wartościach 100 i 50 punktów definiują wierzchołki i wgłębienia; krok 72 stopnie równomiernie rozmieszcza pięć wierzchołków. Ścieżka jest zamykana metodą GeometryPath.close_figure i stosowana do prostokątnego kształtu przy użyciu GeometryShape.set_geometry_path, zastępując jego kontur.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

Tworzenie złożonego własnego kształtu

Ten przykład definiuje dwa zamknięte obiekty GeometryPath dla górnej i dolnej trzeciej części kształtu. Zastosowanie obu ścieżek przy użyciu GeometryShape.set_geometry_paths tworzy pojedynczy złożony kształt z przerwą w środkowej trzeciej części.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(shape.height / 3 * 2, 0)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

Tworzenie własnego kształtu z zakrzywionymi narożnikami

Ten przykład łączy proste odcinki z GeometryPath.arc_to aby stworzyć kształt z wklęsłymi, zakrzywionymi narożnikami. Rozmiar każdego narożnika określa szerokość i wysokość łuku w punktach, a obrót -90 stopni rysuje elipsę w ćwiartce w kierunku przeciwnym do ruchu wskazówek zegara. Gotowa ścieżka jest stosowana przy użyciu GeometryShape.set_geometry_path, a prezentacja jest zapisywana w formacie PPTX.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

Sprawdzenie, czy geometria kształtu jest zamknięta

Poniższy pomocnik sprawdza, czy każda niepusta ścieżka geometryczna kończy się segmentem zamykającym. Odczytuje GeometryPath.path_data i porównuje polecenie ostatniego segmentu PathSegment.path_command z PathCommandType.CLOSE. Zwraca false, gdy nie ma niepustych ścieżek. Sprawdza jedynie końcowe polecenie każdej ścieżki; nie analizuje każdej podfigury w ścieżce. Przykład wypisuje True dla prostokąta.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

Wyodrębnianie i analizowanie elementów kształtu

Użyj GeometryShape.create_shape_elements , aby przeanalizować istniejący kształt jako elementy zawierające punkty ścieżki i typy punktów. Każdy zwrócony ShapeElement udostępnia tablice path_points i path_types. Ta reprezentacja jest przydatna do analizy konturu lub przekazywania geometrii do własnych narzędzi rysujących.

Przykład otwiera prezentację, znajduje pierwszy kształt geometryczny bezpośrednio na pierwszym slajdzie i wypisuje jego segmenty ścieżki. Użyj prezentacji zawierającej kształt z odcinkami prostymi i zakrzywionymi, aby zobaczyć oba rodzaje wyników. Nie przeszukuje grup.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Keep the segment type, excluding flags.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

Tablice odpowiadają sobie indeksami: points[i] to punkt, a types[i] opisuje jego rolę. Typ 0 rozpoczyna figurę, a typ 1 rysuje linię od poprzedniego punktu do bieżącego. Segment krzywej Béziera trzeciego stopnia zaczyna się od poprzedniego punktu końcowego i wykorzystuje trzy kolejne wpisy typu 3: dwa punkty kontrolne i nowy punkt końcowy. Pętla zużywa te trzy wpisy jednocześnie i sprawdza punkt końcowy pod kątem zamknięcia.

Typy punktów zawierają także flagi. Maska 0x07 służy do identyfikacji typu segmentu, a test 0x80 oddzielnie wykrywa zamkniętą podścieżkę. Na przykład 129 (0x81) oznacza punkt końcowy linii zamykający podścieżkę, a 131 (0x83) oznacza punkt końcowy Béziera zamykający podścieżkę. Porównywanie surowej wartości tylko z 1 lub 3 pominęłoby te przypadki. Inne flagi, takie jak kreska (0x10) i znacznik (0x20), nie zmieniają podstawowego typu segmentu.

Współrzędne i przekształcenia. Punkty są mierzone w punktach (1/72 cala), przy czym X rośnie w prawo, a Y w dół. Dla niepogrupowanego kształtu wyodrębnione współrzędne już zawierają jego pozycję x i y oraz odzwierciedlają aktualną szerokość i wysokość. Na przykład nieobrócony prostokąt w (100, 200) o rozmiarze 120 × 80 ma granice konturu (100, 200)–(220, 280). Nie dodawaj ponownie pozycji kształtu. Odejmij jego X i Y, aby uzyskać współrzędne względem nieobróconej ramki.

Wyodrębnione punkty nie uwzględniają rotation ani odbić poziomych i pionowych kształtu. Aby odtworzyć wyświetlany kontur, zastosuj te przekształcenia wokół środka kształtu. Dla grupowanych kształtów uwzględnij także mapowanie współrzędnych grupy i przekształcenia; nie zakładaj, że wyodrębnione punkty są ostatecznymi współrzędnymi slajdu ani nie stosuj dwukrotnie tłumaczenia lub skalowania, jeśli jest już odzwierciedlone w ramce dziecka.

Inspekcja vs. edycja. Wyodrębnione tablice opisują kontur; ich modyfikacja nie aktualizuje pierwotnego kształtu. Wybierz to podejście, gdy twoja analiza lub kod rysujący wymaga tablic punktów/typów. Użyj get_geometry_paths , gdy potrzebujesz poleceń geometrycznych w lokalnym układzie współrzędnych kształtu lub chcesz edytować jego geometrię. Zastosuj edytowane ścieżki przy użyciu set_geometry_path lub set_geometry_paths.

FAQ

Co się stanie z wypełnieniem i konturem po zastąpieniu geometrii?

Styl pozostaje przypisany do kształtu; zmienia się jedynie kontur. Wypełnienie i kontur są automatycznie stosowane do nowej geometrii.

Jak poprawnie obrócić własny kształt wraz z jego geometrią?

Użyj właściwości rotation kształtu; geometria obraca się razem z kształtem, ponieważ jest związana z własnym układem współrzędnych kształtu.

Czy mogę przekonwertować własny kształt na obraz, aby „zablokować” rezultat?

Tak. Wyeksportuj wymaganą slide lub sam shape do formatu rastrowego; ułatwia to dalszą pracę z złożonymi geometrami.
