在 Python 中自定义演示文稿形状

本页内容简介

使用 Aspose.Slides for Python via .NET 在 PowerPoint 演示文稿中创建和自定义形状：几何路径、曲线角、复合形状。

概述

本文解释了如何通过编辑点和几何路径编辑形状几何来自定义 Aspose.Slides 中的演示文稿形状。它展示了如何使用 GeometryPath 修改现有形状，执行基本的路径编辑操作，添加或删除点，并将更新后的几何应用回形状。

它还演示了如何创建自定义和复合形状，构建带曲线角的形状，判断形状几何是否闭合，以及提取形状元素进行轮廓分析。

使用编辑点更改形状

将角点向内或向外移动。
调整点处的曲率。
添加新点。

编辑点可以让你修改形状的轮廓，或以现有形状为基础创建新形状。

形状编辑技巧

概览图

编辑 PowerPoint 形状时，请牢记以下概念：

形状（或其路径）可以是闭合的或打开的。
形状的路径由锚点和段连接组成。
段可以是直线或曲线。锚点和控制柄决定其形状。
锚点存在为拐角点、直线点或平滑点：
- 在拐角点，相邻段可以形成角度。
- 在平滑点，两个控制柄对齐且距离锚点相等。
- 在直线点，两个控制柄对齐，但与锚点的距离可以不同。
移动锚点或调整其控制柄会改变形状的轮廓。

要通过编辑点编辑 PowerPoint 形状，Aspose.Slides 提供了 GeometryPath 类。

一个 GeometryPath 实例表示 GeometryShape 对象的几何路径。
要从 GeometryShape 实例获取 GeometryPath，可以使用 GeometryShape.get_geometry_paths 方法。
要为形状设置 GeometryPath，可以使用以下方法：单路径形状使用 GeometryShape.set_geometry_path，多路径形状使用 GeometryShape.set_geometry_paths。
要添加段，可以使用 GeometryPath 下的方法。
使用 GeometryPath.stroke 和 GeometryPath.fill_mode 属性，可设置几何路径的外观。
使用 GeometryPath.path_data 属性，可将 GeometryShape 的几何路径检索为路径段数组。

简单编辑操作

使用以下方法编辑几何路径。接受索引的重载会在路径段数组的相应零基位置插入段。

操作	方法
追加或插入直线。	GeometryPath.line_to
追加或插入带有两个控制点和终点的三次贝塞尔曲线。	GeometryPath.cubic_bezier_to
追加或插入带有一个控制点和终点的二次贝塞尔曲线。	GeometryPath.quadratic_bezier_to
追加具有指定尺寸和角度（以度为单位）的椭圆弧。	GeometryPath.arc_to
通过将端点连接到起点来闭合当前图形。	GeometryPath.close_figure
设置图形的起始点。	GeometryPath.move_to
移除零基索引处的段。	GeometryPath.remove_at

向形状添加自定义点

此示例使用 GeometryPath.line_to 向矩形形状插入两个点，并使用 GeometryShape.set_geometry_path 应用编辑后的路径。坐标相对于形状本身：两个新点位于中心，距左边 100 点，距顶部 50 点。段索引 1 和 4 将它们放在顶部和底部边缘，向内拉动这些边缘。

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

示例1图

从形状中移除点

此示例通过使用 GeometryPath.remove_at 删除零基索引 2 处的段来更改心形轮廓。使用 GeometryShape.set_geometry_path 应用修改后的路径后，形状的轮廓会被更新。

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

示例2图

创建自定义形状

此示例使用 GeometryPath 构建一个五角星。交替的外半径 100 点和内半径 50 点定义了顶点和凹陷；72 度的步长使五个顶点均匀分布。使用 GeometryPath.close_figure 将路径闭合，并通过 GeometryShape.set_geometry_path 应用于矩形形状，替换其轮廓。

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

示例3图

创建复合自定义形状

此示例为形状的上三分之一和下三分之一定义了两个闭合的 GeometryPath 对象。使用 GeometryShape.set_geometry_paths 同时应用这两条路径，可创建一个在中间三分之一处留有间隙的单一复合形状。

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(0, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

示例4图

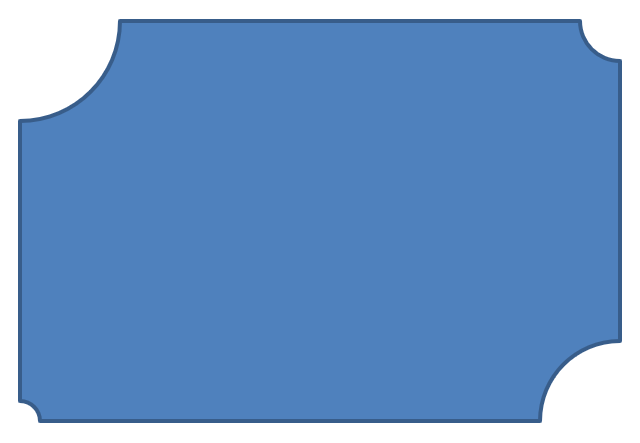

创建带曲线角的自定义形状

此示例将直线段与 GeometryPath.arc_to 组合，生成一个角部向内弯曲的形状。每个角的大小决定弧的宽度和高度（单位为点），-90 度的扫掠角绘制出逆时针的四分之一椭圆。完成的路径通过 GeometryShape.set_geometry_path 应用，并将演示文稿保存为 PPTX 格式。

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

判断形状几何是否闭合

以下帮助程序检查每个非空几何路径是否以闭合段结束。它读取 GeometryPath.path_data 并将最后一段的 PathSegment.path_command 与 PathCommandType.CLOSE 进行比较。如果没有非空路径，则返回 false。该检查仅关注每条路径的最终命令；不会检查路径内部的每个子图形。示例对矩形输出 True。

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

提取并检查形状元素

使用 GeometryShape.create_shape_elements 可将现有形状检查为包含路径点和点类型的元素集合。每个返回的 ShapeElement 暴露其 path_points 和 path_types 数组。这种表示方式对轮廓分析或将几何传递给自定义绘图工具很有帮助。

示例打开一个演示文稿，直接在第一张幻灯片上找到第一个几何形状，并打印其路径段。使用包含直线段和曲线段的形状进行测试，可看到两种输出。该方法不会在组内部搜索。

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # 保留段类型，排除标志。
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # 消耗两个控制点和终点。

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

数组通过索引对应：points[i] 为一个点，types[i] 描述其角色。类型 0 表示开始一个图形，类型 1 表示从前一点绘制到当前点的直线。三次贝塞尔段在前一个端点开始，使用连续的三个类型 3 条目：两个控制点随后是新的端点。循环会一起消费这三个条目，并检查端点是否闭合。

点类型还包含标志。使用 0x07 掩码可识别段类型，使用 0x80 可单独检测闭合子路径。例如，129 (0x81) 表示闭合子路径的直线端点，131 (0x83) 表示闭合子路径的贝塞尔端点。仅与 1 或 3 比较原始值会遗漏这些情况。其他标志，如虚线 (0x10) 和标记 (0x20)，不会改变基础段类型。

坐标和转换。 点的单位是点（1/72 英寸），X 向右增大，Y 向下增大。对于未分组的形状，提取的坐标已经包含其 x 和 y 位置，并反映其当前宽高。例如，位于 (100, 200)、大小为 120 × 80 的未旋转矩形其轮廓界限为 (100, 200)–(220, 280)。不要再次加上形状的位置。减去其 X 和 Y 可得到相对于未旋转框架的坐标。

提取的点不应用形状的 rotation 或水平、垂直翻转。若要还原显示的轮廓，需要围绕形状中心应用这些变换。对于分组形状，还必须考虑组坐标映射和变换；不要假设提取的点已经是最终渲染在幻灯片上的坐标，也不要在已经反映在子对象框架中的情况下再次平移或缩放。

检查与编辑的区别。 提取的数组仅描述轮廓，修改它们不会更新原始形状。当你的分析或绘图代码只需要点/类型数组时使用此方法。若需要在形状本地坐标系中获取几何命令或编辑几何，请使用 get_geometry_paths。通过 set_geometry_path 或 set_geometry_paths 应用编辑后的路径。
