سفارشی‌سازی اشکال ارائه در پایتون

بررسی کلی

این مقاله نحوهٔ سفارشی‌سازی اشکال ارائه در Aspose.Slides را از طریق ویرایش هندسهٔ شکل با استفاده از نقاط ویرایشی و مسیرهای هندسی توضیح می‌دهد. نشان می‌دهد چگونه با GeometryPath برای تغییر اشکال موجود کار کنید، عملیات پایهٔ ویرایش مسیر را انجام دهید، نقاط را اضافه یا حذف کنید و هندسهٔ به‌روز شده را به یک شکل اعمال کنید.

همچنین نحوهٔ ایجاد اشکال سفارشی و ترکیبی، ساخت اشکال با گوشه‌های منحنی، تعیین اینکه آیا هندسهٔ یک شکل بسته است یا خیر، و استخراج عناصر شکل برای تحلیل قالب را نشان می‌دهد.

تغییر یک شکل با استفاده از نقاط ویرایشی

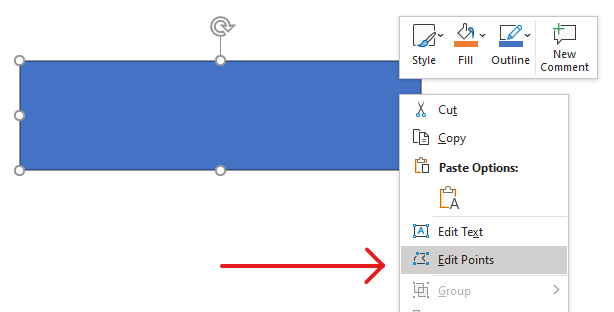

در PowerPoint می‌توانید از نقاط ویرایشی برای تغییر یک مربع استفاده کنید:

  • حرکت یک گوشه به سمت داخل یا خارج.
  • تنظیم انحنا در یک نقطه.
  • افزودن نقاط جدید.

ویرایش نقاط به شما امکان می‌دهد خط مرزی یک شکل را تغییر دهید یا از یک شکل موجود به‌عنوان پایه‌ای برای شکل جدید استفاده کنید.

نکات ویرایش شکل

overview_image

هنگام ویرایش اشکال PowerPoint، این مفاهیم را در نظر داشته باشید:

  • یک شکل (یا مسیر آن) می‌تواند بسته یا باز باشد.
  • مسیر یک شکل از نقاط لنگر متصل به‌وسیلهٔ بخش‌ها تشکیل می‌شود.
  • یک بخش می‌تواند مستقیم یا منحنی باشد. نقاط لنگر و دستگیره‌های کنترل شکل آن را تعیین می‌کنند.
  • نقاط لنگر به صورت نقاط گوشه‌ای، نقاط مستقیم یا نقاط صاف وجود دارند:
    • در یک نقطه گوشه‌ای، بخش‌های مجاور می‌توانند در یک زاویه به هم بپیوندند.
    • در یک نقطه صاف، دو دستگیرهٔ کنترل هم‌راستا هستند و فاصلهٔ برابر از نقطهٔ لنگر دارند.
    • در یک نقطه مستقیم، دو دستگیرهٔ کنترل هم‌راستا هستند اما می‌توانند فاصله‌های متفاوتی از نقطهٔ لنگر داشته باشند.
  • حرکت نقاط لنگر یا تنظیم دستگیره‌های آنها، خط مرزی شکل را تغییر می‌دهد.

برای ویرایش اشکال PowerPoint از طریق نقاط ویرایشی، Aspose.Slides کلاس GeometryPath را فراهم می‌کند.

عملیات ساده ویرایشی

از متدهای زیر برای ویرایش یک مسیر هندسی استفاده کنید. بارگذاری‌های پذیرندهٔ یک شاخص، یک بخش را در آن موقعیت صفر‑پایه‌ای در آرایهٔ بخش‌های مسیر وارد می‌کند.

عملیات متد
افزودن یا درج یک خط مستقیم. GeometryPath.line_to
افزودن یا درج یک منحنی Bézier مکعبی با دو نقطه کنترل و یک نقطه انتهایی. GeometryPath.cubic_bezier_to
افزودن یا درج یک منحنی Bézier درجهٔ دوم با یک نقطه کنترل و یک نقطه انتهایی. GeometryPath.quadratic_bezier_to
افزودن یک قوس بیضوی با ابعاد و زاویه‌های مشخص به درجه. GeometryPath.arc_to
بستن شکل فعلی با اتصال نقطهٔ انتهایی به نقطهٔ شروع. GeometryPath.close_figure
تنظیم نقطهٔ شروع یک شکل. GeometryPath.move_to
حذف یک بخش در ایندکس صفر‑پایه‌ای. GeometryPath.remove_at

اضافه کردن نقاط سفارشی به یک شکل

این مثال دو نقطه را به یک شکل مستطیلی با استفاده از GeometryPath.line_to وارد می‌کند و مسیر ویرایش‌شده را با GeometryShape.set_geometry_path اعمال می‌نماید. مختصات‌ها به‌صورت محلی به شکل هستند: هر دو نقطهٔ جدید در مرکز آن قرار دارند، ۱۰۰ نقطه از سمت چپ و ۵۰ نقطه از سمت بالا. ایندکس‌های بخش ۱ و ۴ آنها را بر روی لبهٔ بالا و پایین قرار می‌دهند و این لبه‌ها را به سمت داخل می‌کشند.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

حذف نقاط از یک شکل

این مثال خط مرزی یک شکل قلبی را با حذف بخش در ایندکس صفر‑پایه‌ای ۲ با استفاده از GeometryPath.remove_at تغییر می‌دهد. اعمال مسیر ویرایش‌شده با GeometryShape.set_geometry_path شکل را به‌روز می‌کند.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

ایجاد یک شکل سفارشی

این مثال یک ستارهٔ پنج‌پرایه را با استفاده از GeometryPath می‌سازد. شعاع‌های خارجی و داخلی به ترتیب ۱۰۰ و ۵۰ نقطه به‌صورت متناوب تعریف می‌شوند؛ گام ۷۲ درجه، پنج سر را به‌صورت مساوی فواصل می‌کند. مسیر با GeometryPath.close_figure بسته می‌شود و با GeometryShape.set_geometry_path به یک شکل مستطیلی اعمال می‌گردد، به‌طوری‌که خط مرزی آن جایگزین می‌شود.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

ایجاد یک شکل ترکیبی سفارشی

این مثال دو شیء بستهٔ GeometryPath برای یک‑سوم سوم بالایی و پایینینی یک شکل تعریف می‌کند. اعمال هر دو مسیر با GeometryShape.set_geometry_paths یک شکل ترکیبی واحد ایجاد می‌کند که در میانهٔ یک‑سوم سوم آن یک شکاف دارد.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(shape.height / 3 * 2, 0)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

ایجاد یک شکل سفارشی با گوشه‌های منحنی

این مثال بخش‌های مستقیم را با GeometryPath.arc_to ترکیب می‌کند تا شکلی با گوشه‌های درونی منحنی ساخته شود. هر اندازهٔ گوشه عرض و ارتفاع قوس را بر حسب نقطه تنظیم می‌کند و سوئیپ ‑۹۰ درجه یک چهارم بیضی ضدساعت را ترسیم می‌کند. مسیر تکمیل‌شده با GeometryShape.set_geometry_path اعمال می‌شود و ارائه در قالب PPTX ذخیره می‌گردد.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

تشخیص اینکه آیا هندسه یک شکل بسته است یا خیر

کمک‌کنندهٔ زیر بررسی می‌کند که آیا هر مسیر هندسی غیرخالی با یک بخش بسته پایان می‌یابد یا نه. این تابع GeometryPath.path_data را می‌خواند و فرمان نهایی بخش PathSegment.path_command را با PathCommandType.CLOSE مقایسه می‌کند. وقتی مسیرهای غیرخالی وجود نداشته باشد، مقدار false بر‑گردانده می‌شود. این بررسی فقط فرمان نهایی هر مسیر را در نظر می‌گیرد؛ زیرشکل‌های داخل مسیر را بررسی نمی‌کند. مثال برای یک مستطیل مقدار True چاپ می‌کند.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

استخراج و بازرسی عناصر شکل

از GeometryShape.create_shape_elements برای بازرسی یک شکل موجود به‌عنوان عناصری شامل نقاط مسیر و انواع نقطه استفاده کنید. هر ShapeElement بازگردانده‌شده آرایه‌های path_points و path_types را در دسترس می‌گذارد. این نمایش برای تحلیل قالب یا انتقال هندسه به ابزارهای رسم سفارشی مفید است.

مثال یک ارائه را باز می‌کند، اولین GeometryShape را مستقیماً بر روی اولین اسلاید پیدا می‌کند و بخش‌های مسیر آن را چاپ می‌نماید. برای مشاهدهٔ خروجی هر دو نوع بخش (مستقیم و منحنی) از یک ارائه حاوی شکل با این دو نوع بخش استفاده کنید. جستجو در داخل گروه‌ها انجام نمی‌شود.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # نگه داشتن نوع بخش، بدون پرچم‌ها.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # مصرف هر دو نقطه کنترل و نقطه انتهایی.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

آرایه‌ها با ایندکس مطابقت دارند: points[i] یک نقطه است و types[i] نقش آن را توصیف می‌کند. مقدار 0 یک شکل را آغاز می‌کند و مقدار 1 خطی از نقطهٔ قبلی به نقطهٔ جاری می‌کشد. یک بخش Bézier مکعبی از نقطهٔ انتهایی قبلی شروع می‌شود و از سه ورودی متوالی نوع‑3 استفاده می‌کند: دو نقطهٔ کنترل و سپس نقطهٔ انتهایی جدید. حلقه این سه ورودی را همزمان مصرف می‌کند و نقطهٔ انتهایی را برای بسته بودن بررسی می‌نماید.

انواع نقطه همچنین پرچم‌هایی دارند. با ماسک 0x07 می‌توانید نوع بخش را شناسایی کنید و با تست جداگانهٔ 0x80 می‌توانید یک زیرمسیر بسته را تشخیص دهید. برای مثال 129 (0x81) یعنی نقطهٔ انتهایی خطی که زیرمسیر را می‌بندد، و 131 (0x83) یعنی نقطهٔ انتهایی Bézier که بسته می‌شود. مقایسهٔ مقدار خام فقط با 1 یا 3 این موارد را از دست می‌دهد. پرچم‌های دیگر مانند dash (0x10) و marker (0x20) نوع پایهٔ بخش را تغییر نمی‌دهند.

مختصات و تبدیل‌ها. نقاط بر حسب نقطه (۱/۷۲ اینچ) اندازه‌گیری می‌شوند؛ X به سمت راست و Y به سمت پایین افزایش می‌یابد. برای یک شکل غیردسته‌بندی‌شده، مختصات استخراج‌شده قبلاً موقعیت [x](https://reference.aspose.com/slides/python-net/aspose.slides/shape/x/) و [y](https://reference.aspose.com/slides/python-net/aspose.slides/shape/y/) آن را شامل می‌شود و عرض و ارتفاع فعلی آن را نشان می‌دهد. به عنوان مثال، یک مستطیل بدون چرخش که در (100, 200) با اندازهٔ 120 × 80 قرار دارد، دارای مرزهای قالب (100, 200)–(220, 280) است. موقعیت شکل را دوباره اضافه نکنید. برای به‌دست آوردن مختصات نسب به چارچوب غیرچرخان، X و Y آن را کم کنید.

نقاط استخراج‌شده چرخش [rotation](https://reference.aspose.com/slides/python-net/aspose.slides/shape/rotation/) یا وارونگی افقی/عمودی شکل را اعمال نمی‌کنند. برای بازتولید قالب نمایش‌داده‌شده، این تبدیلات را حول مرکز شکل اعمال کنید. برای شکل‌های گروهی، همچنین تبدیل مختصات گروه و تبدیلات را در نظر بگیرید؛ فرض نکنید که نقاط استخراج‌شده مختصات نهایی اسلاید هستند یا ترجمه یا مقیاس را دو بار اعمال کنید اگر قبلاً در چارچوب فرزند منعکس شده باشد.

بازرسی در مقابل ویرایش. آرایه‌های استخراج‌شده تنها قالب را توصیف می‌کنند؛ تغییر آن‌ها شکل اصلی را بروز نمی‌کند. وقتی تحلیل یا کد رسم شما به آرایه‌های نقطه/نوع نیاز دارد، از این روش استفاده کنید. برای دریافت دستورات هندسی در سیستم مختصات محلی شکل یا برای ویرایش هندسه، از get_geometry_paths استفاده کنید. مسیرهای ویرایش‌شده را از طریق set_geometry_path یا set_geometry_paths اعمال کنید.

پرسش‌های متداول

پس از جایگزینی هندسه، پرکردن و خط‌کشی چه اتفاقی می‌افتد؟

سبک با شکل باقی می‌ماند؛ فقط قالب تغییر می‌کند. پرکردن و خط‌کشی به‌طور خودکار به هندسهٔ جدید اعمال می‌شوند.

چگونه می‌توانم یک شکل سفارشی را به‌درستی همراه با هندسه‌اش بچرخانم؟

از ویژگی [rotation](https://reference.aspose.com/slides/python-net/aspose.slides/shape/rotation/) شکل استفاده کنید؛ هندسه به‌همراه شکل می‌چرخد زیرا به سیستم مختصات خود شکل وابسته است.

آیا می‌توانم یک شکل سفارشی را به تصویر تبدیل کنم تا «قفل» شود؟

بله. ناحیهٔ slide مورد نیاز یا خود shape را به قالب raster صادر کنید؛ این کار کار با هندسه‌های پیچیده را ساده‌تر می‌کند.
