Přizpůsobení tvarů prezentace v Pythonu

O čem je tato stránka

Vytvářejte a přizpůsobujte tvary v prezentacích PowerPoint pomocí Aspose.Slides pro Python na platformě .NET: geometrické cesty, zakřivené rohy, složené tvary.

Přehled

Tento článek vysvětluje, jak přizpůsobit tvary prezentace v Aspose.Slides úpravou geometrie tvaru pomocí editačních bodů a geometrických cest. Ukazuje, jak pracovat s GeometryPath k úpravě existujících tvarů, provádění základních operací úpravy cesty, přidávání nebo odstraňování bodů a aplikaci aktualizované geometrie zpět na tvar.

Také ukazuje, jak vytvořit vlastní a složené tvary, vytvářet tvary se zakřivenými rohy, zjistit, zda je geometrie tvaru uzavřená, a extrahovat elementy tvaru pro analýzu kontury.

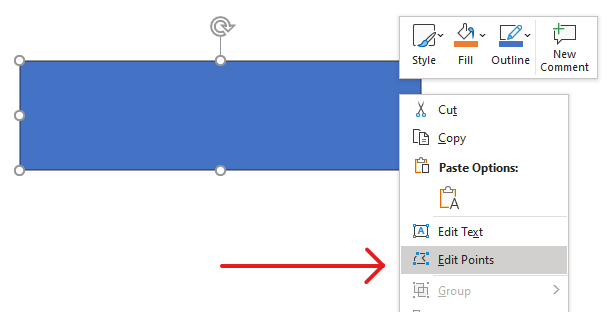

Změna tvaru pomocí editačních bodů

Přesunout roh dovnitř nebo ven.
Upravit zakřivení v bodě.
Přidat nové body.

Úprava bodů vám umožňuje změnit obrys tvaru nebo použít existující tvar jako základ pro nový.

Tipy pro úpravu tvarů

overview_image

Při úpravě tvarů v PowerPointu mějte na paměti následující koncepty:

Tvar (nebo jeho cesta) může být buď uzavřená, nebo otevřená.
Cesta tvaru se skládá z kotevních bodů spojených segmenty.
Segment může být rovný nebo zakřivený. Kotevní body a ovládací úchyty určují jeho tvar.
Kotevní body existují jako rohové body, rovné body nebo hladké body:
- U rohového bodu se sousední segmenty mohou setkat pod úhlem.
- U hladkého bodu jsou oba ovládací úchyty zarovnány a stejně vzdálené od kotevního bodu.
- U rovného bodu jsou oba ovládací úchyty zarovnány, ale mohou být od kotevního bodu v různých vzdálenostech.
Přesunutí kotevních bodů nebo úprava jejich úchytek mění obrys tvaru.

Pro úpravu tvarů v PowerPointu pomocí editačních bodů Aspose.Slides poskytuje třídu GeometryPath.

Instancia GeometryPath představuje geometrickou cestu objektu GeometryShape.
Chcete-li získat GeometryPath z instance GeometryShape, můžete použít metodu GeometryShape.get_geometry_paths.
Chcete-li nastavit GeometryPath pro tvar, můžete použít tyto metody: GeometryShape.set_geometry_path pro tvary s jednou cestou a GeometryShape.set_geometry_paths pro tvary s více cestami.
Pro přidání segmentů můžete použít metody pod GeometryPath.
Pomocí vlastností GeometryPath.stroke a GeometryPath.fill_mode můžete nastavit vzhled geometrické cesty.
Pomocí vlastnosti GeometryPath.path_data můžete získat geometrickou cestu GeometryShape jako pole segmentů cesty.

Jednoduché operace úpravy

Použijte následující metody k úpravě geometrické cesty. Přetížení, která přijímají index, vloží segment na tuto nula‑založenou pozici v poli segmentů cesty.

Operace	Metoda
Přidat nebo vložit přímou čáru.	GeometryPath.line_to
Přidat nebo vložit kubický Bézierův křivku se dvěma řídícími body a koncovým bodem.	GeometryPath.cubic_bezier_to
Přidat nebo vložit kvadratický Bézierův křivku s jedním řídícím bodem a koncovým bodem.	GeometryPath.quadratic_bezier_to
Přidat eliptický oblouk se zadanými rozměry a úhly ve stupních.	GeometryPath.arc_to
Uzavřít aktuální obrazec spojení jeho koncového bodu se startovním bodem.	GeometryPath.close_figure
Nastavit počáteční bod obrazce.	GeometryPath.move_to
Odstranit segment na nula‑založeném indexu.	GeometryPath.remove_at

Přidání vlastních bodů do tvaru

Tento příklad vloží dva body do obdélníkového tvaru pomocí GeometryPath.line_to a použije upravenou cestu s GeometryShape.set_geometry_path. Souřadnice jsou lokální k tvaru: oba nové body jsou ve středu, 100 bodů od levé strany a 50 bodů od horní. Indexy segmentů 1 a 4 je umístí na horní a dolní hranu, čímž tyto hrany stáhnou dovnitř.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

Odstranění bodů ze tvaru

Tento příklad mění obrys ve tvaru srdce odstraněním segmentu na nula‑založeném indexu 2 pomocí GeometryPath.remove_at. Použití upravené cesty s GeometryShape.set_geometry_path aktualizuje konturu tvaru.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

Vytvoření vlastního tvaru

Tento příklad vytvoří pětiprstý hvězdicový tvar pomocí GeometryPath. Střídavé vnější a vnitřní poloměry 100 a 50 bodů definují špičky a zapuštění; krok 72 stupňů rovnoměrně rozmístí pět špiček. Cesta je uzavřena pomocí GeometryPath.close_figure a aplikována na obdélníkový tvar pomocí GeometryShape.set_geometry_path, čímž nahradí jeho obrys.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

Vytvoření složeného vlastního tvaru

Tento příklad definuje dva uzavřené objekty GeometryPath pro horní a dolní třetinu tvaru. Použití obou cest s GeometryShape.set_geometry_paths vytvoří jeden složený tvar s mezerou přes střední třetinu.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(0, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

Vytvoření vlastního tvaru se zakřivenými rohy

Tento příklad kombinuje rovné segmenty s GeometryPath.arc_to pro vytvoření tvaru se zakřivenými rohy dovnitř. Velikost každého rohu určuje šířku a výšku oblouku v bodech a úhel -90° vykresluje proti směru hodinových ručiček čtvrtkruh elipsy. Dokončená cesta je aplikována pomocí GeometryShape.set_geometry_path a prezentace je uložena ve formátu PPTX.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

Zjistit, zda je geometrie tvaru uzavřená

Následující pomocná funkce kontroluje, zda každá neprázdná geometrická cesta končí uzavíracím segmentem. Čte GeometryPath.path_data a porovnává příkaz posledního segmentu PathSegment.path_command s PathCommandType.CLOSE. Vracejí false, když neexistují neprázdné cesty. Toto kontroluje poslední příkaz každé cesty; nezkoumá každou podfiguru v cestě. Příklad vytiskne True pro obdélník.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

Extrahování a inspekce elementů tvaru

Použijte GeometryShape.create_shape_elements k inspekci existujícího tvaru jako elementů obsahujících body cesty a typy bodů. Každý vrácený ShapeElement poskytuje pole path_points a path_types. Toto znázornění je užitečné pro analýzu kontury nebo předání geometrie vlastním kreslícím nástrojům.

Příklad otevře prezentaci, najde první geometrický tvar přímo na první snímku a vytiskne jeho segmenty cesty. Použijte prezentaci obsahující tvar s rovnými i zakřivenými segmenty, abyste viděli oba typy výstupu. Neprohledává skupiny.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Zachovat typ segmentu, vyjma příznaků.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Spotřebovat oba řídící body a koncový bod.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

Pole odpovídají podle indexu: points[i] je bod a types[i] popisuje jeho roli. Typ 0 zahajuje obrazec a typ 1 kreslí čáru od předchozího bodu k aktuálnímu bodu. Kubický Bézier segment začíná na předchozím koncovém bodu a používá tři po sobě jdoucí položky typu 3: dva řídící body následované novým koncovým bodem. Smyčka spotřebuje těchto tři položky najednou a kontroluje koncový bod na uzavřenost.

Typy bodů také obsahují příznaky. Maskujte pomocí 0x07 pro identifikaci typu segmentu a testujte 0x80 samostatně pro detekci uzavřené podcesty. Například 129 (0x81) znamená koncový bod čáry, který uzavírá podcestu, a 131 (0x83) znamená koncový bod Bézieru, který uzavírá podcestu. Porovnání surové hodnoty jen s 1 nebo 3 by tyto případy prošvihlo. Další příznaky, jako čárka (0x10) a značka (0x20), nemění základní typ segmentu.

Souřadnice a transformace. Body jsou měřeny v bodech (1/72 palce), přičemž X roste doprava a Y dolů. Pro neagregovaný tvar již extrahované souřadnice zahrnují jeho pozici x a y a odrážejí jeho aktuální šířku a výšku. Například neotočený obdélník v (100, 200) s velikostí 120 × 80 má hranice kontury (100, 200)–(220, 280). Nepřidávejte pozici tvaru znovu. Odečtěte jeho X a Y pro získání souřadnic relativně k neotočenému rámci.

Extrahované body neaplikují rotation tvaru ani vodorovné a svislé převrácení. Pro reprodukci zobrazené kontury aplikujte tyto transformace kolem středu tvaru. Pro seskupené tvary také zohledněte mapování souřadnic skupiny a transformace; nepředpokládejte, že extrahované body jsou konečné vykreslené souřadnice snímku nebo že použijete posunutí či škálování dvakrát, pokud už je zahrnuto v rámci dítěte.

Inspekce vs. úprava. Extrahovaná pole popisují konturu; jejich změna neaktualizuje původní tvar. Zvolte tento přístup, když vaše analytické nebo kreslící kódy potřebují pole bodů/typů. Použijte get_geometry_paths pokud potřebujete geometrické příkazy v lokálním souřadnicovém systému tvaru nebo chcete upravit jeho geometrii. Aplikujte upravené cesty pomocí set_geometry_path nebo set_geometry_paths.

FAQ

Co se stane s výplní a obrysem po nahrazení geometrie?

Styl zůstává na tvaru; mění se pouze kontura. Výplň a obrys jsou automaticky aplikovány na novou geometrii.

Jak správně otočit vlastní tvar společně s jeho geometrií?

Použijte vlastnost rotation tvaru; geometrie se otáčí spolu s tvarem, protože je svázána s jeho vlastním souřadnicovým systémem.

Mohu převést vlastní tvar na obrázek, aby byl výsledek „uzamčen“?

Ano. Exportujte požadovanou oblast slide nebo samotný shape do rastrového formátu; to zjednoduší další práci s komplexními geometriemi.
