Anpassa presentationsformer i Python

Vad den här sidan handlar om

Skapa och anpassa former i PowerPoint-presentationer med Aspose.Slides för Python via .NET: geometribanor, böjda hörn, sammansatta former.

Översikt

Denna artikel förklarar hur du anpassar presentationsformer i Aspose.Slides genom att redigera formgeometri via redigeringspunkter och geometriska banor. Den visar hur du arbetar med GeometryPath för att modifiera befintliga former, utföra grundläggande banredigeringsoperationer, lägga till eller ta bort punkter och tillämpa uppdaterad geometri på en form.

Den visar också hur du skapar anpassade och sammansatta former, bygger former med böjda hörn, avgör om en formgeometri är sluten och extraherar formelement för konturanalys.

Ändra en form med redigeringspunkter

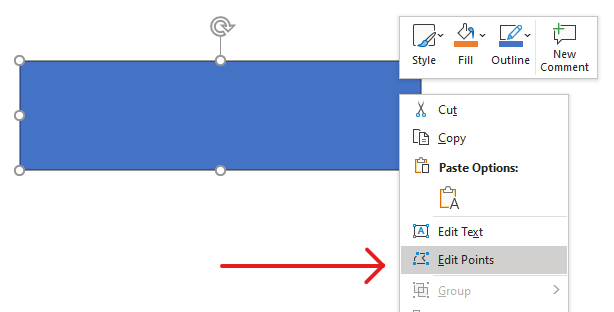

I PowerPoint kan du använda Redigeringspunkter för att ändra en kvadrat:

Flytta ett hörn inåt eller utåt.
Justera kurvaturen vid en punkt.
Lägg till nya punkter.

Att redigera punkter låter dig ändra en formes kontur eller använda en befintlig form som grund för en ny.

Tips för formredigering

overview_image

När du redigerar PowerPoint‑former, ha dessa begrepp i åtanke:

En form (eller dess bana) kan antingen vara sluten eller öppen.
En formes bana består av ankarpunkter som är sammanlänkade av segment.
Ett segment kan vara rakt eller kurvigt. Ankarpunkter och kontrollhandtag bestämmer dess form.
Ankarpunkter finns som hörnpunkter, raka punkter eller mjuka punkter:
- Vid en hörnpunkt kan anslutande segment mötas i en vinkel.
- Vid en mjuk punkt är de två kontrollhandtagen i linje och lika långt från ankarpunkten.
- Vid en rak punkt är de två kontrollhandtagen i linje men kan ha olika avstånd från ankarpunkten.
Att flytta ankarpunkter eller justera deras handtag förändrar formens kontur.

För att redigera PowerPoint‑former via redigeringspunkter tillhandahåller Aspose.Slides klassen GeometryPath.

En GeometryPath‑instans representerar en geometrisk bana för objektet GeometryShape.
För att hämta GeometryPath från GeometryShape-instansen kan du använda metoden GeometryShape.get_geometry_paths.
För att ange GeometryPath för en form kan du använda dessa metoder: GeometryShape.set_geometry_path för former med en enda bana och GeometryShape.set_geometry_paths för former med flera banor.
För att lägga till segment kan du använda metoderna under GeometryPath.
Genom att använda egenskaperna GeometryPath.stroke och GeometryPath.fill_mode kan du ange utseendet för en geometrisk bana.
Genom att använda egenskapen GeometryPath.path_data kan du hämta geometribanan för en GeometryShape som en array av bansegment.

Enkla redigeringsoperationer

Använd följande metoder för att redigera en geometrisk bana. Överlagringar som accepterar ett index infogar ett segment på den nollbaserade positionen i banans segmentarray.

Operation	Metod
Lägg till eller infoga en rak linje.	GeometryPath.line_to
Lägg till eller infoga en kubisk Bézier-kurva med två kontrollpunkter och en slutpunkt.	GeometryPath.cubic_bezier_to
Lägg till eller infoga en kvadratisk Bézier-kurva med en kontrollpunkt och en slutpunkt.	GeometryPath.quadratic_bezier_to
Lägg till en elliptisk båge med angivna dimensioner och vinklar i grader.	GeometryPath.arc_to
Stäng den aktuella figuren genom att ansluta dess slutpunkt till startpunkten.	GeometryPath.close_figure
Ange startpunkten för en figur.	GeometryPath.move_to
Ta bort ett segment på ett index med nollbas.	GeometryPath.remove_at

Lägg till anpassade punkter till en form

Detta exempel infogar två punkter i en rektangulär form med hjälp av GeometryPath.line_to och tillämpar den redigerade banan med GeometryShape.set_geometry_path. Koordinaterna är lokala för formen: båda nya punkterna är i dess centrum, 100 punkter från vänster och 50 punkter från toppen. Segmentindex 1 och 4 placerar dem på övre respektive nedre kanten och drar dessa kanter inåt.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

Ta bort punkter från en form

Detta exempel ändrar konturen på ett hjärtformat genom att ta bort segmentet på nollbaserat index 2 med GeometryPath.remove_at. När den modifierade banan tillämpas med GeometryShape.set_geometry_path uppdateras formens kontur.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

Skapa en anpassad form

Detta exempel bygger en femspetsig stjärna med GeometryPath. Växlande yttre och inre radier på 100 respektive 50 punkter definierar spetsarna och inbuktningarna; ett steg på 72 grader placerar de fem spetsarna jämnt. Banan stängs med GeometryPath.close_figure och appliceras på en rektangulär form med GeometryShape.set_geometry_path, vilket ersätter dess kontur.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

Skapa en sammansatt anpassad form

Detta exempel definierar två slutna GeometryPath‑objekt för övre och nedre tredjedelen av en form. När båda banorna tillämpas med GeometryShape.set_geometry_paths skapas en enda sammansatt form med ett glapp över mitten av formen.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(0, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

Skapa en anpassad form med böjda hörn

Detta exempel kombinerar raka segment med GeometryPath.arc_to för att skapa en form med inåtböjda hörn. Varje hörnstorlek anger bågens bredd och höjd i punkter, och en svepning på –90 grader ritar en moturs kvartselips. Den färdiga banan appliceras med GeometryShape.set_geometry_path, och presentationen sparas i PPTX‑format.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

Ta reda på om en formgeometri är sluten

Följande hjälpfunktion kontrollerar om varje icke‑tom geometrisk bana avslutas med ett stängningssegment. Den läser GeometryPath.path_data och jämför det sista segmentets PathSegment.path_command med PathCommandType.CLOSE. Den returnerar false när det inte finns några icke‑tomma banor. Detta kontrollerar det sista kommandot för varje bana; den inspekterar inte varje delfigur inom en bana. Exemplet skriver ut True för en rektangel.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

Extrahera och inspektera formelement

Använd GeometryShape.create_shape_elements för att inspektera en befintlig form som element som innehåller banpunkter och puntstyper. Varje returnerad ShapeElement exponerar sina path_points och path_types‑arrayer. Denna representation är användbar för konturanalys eller för att skicka geometri till anpassade ritverktyg.

Exemplet öppnar en presentation, hittar den första geometriska formen direkt på den första bilden och skriver ut dess bansegment. Använd en presentation som innehåller en form med raka och böjda segment för att se båda typerna av utdata. Den söker inte i grupper.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Behåll segmenttypen, exklusive flaggor.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

Arrayerna motsvarar varandra via index: points[i] är en punkt och types[i] beskriver dess roll. Typ 0 startar en figur, och typ 1 ritar en linje från föregående punkt till den aktuella. Ett kubiskt Bézier‑segment startar vid föregående slutpunkt och använder tre på varandra följande typ‑3‑poster: två kontrollpunkter följt av den nya slutpunkten. Loopen konsumerar dessa tre poster tillsammans och kontrollerar om slutpunkten stänger.

Punkttyper innehåller också flaggor. Maskera med 0x07 för att identifiera segmenttypen och testa 0x80 separat för att upptäcka en sluten delbana. Exempelvis betyder 129 (0x81) en linjeslutpunkt som stänger en delbana, och 131 (0x83) betyder en Bézier‑slutpunkt som stänger en. Att bara jämföra det råa värdet med 1 eller 3 skulle missa dessa fall. Andra flaggor, såsom streck (0x10) och markör (0x20), förändrar inte grundsegmenttypen.

Koordinater och transformationer. Punkter mäts i punkter (1/72 tum), med X ökar åt höger och Y ökar nedåt. För en icke‑grupperad form innehåller de extraherade koordinaterna redan dess x‑ och y‑position och speglar dess aktuella bredd och höjd. Till exempel har en o‑roterad rektangel på (100, 200) med storlek 120 × 80 konturboundar (100, 200)–(220, 280). Lägg inte till formens position igen. Subtrahera dess X och Y för att få koordinater relativa till dess o‑roterade ram.

De extraherade punkterna tillämpas inte på formens rotation eller horisontella och vertikala speglingar. För att återge den visade konturen, applicera dessa transformationer runt formens centrum. För grupperade former, ta också hänsyn till gruppens koordinatmappning och transformationer; anta inte att de extraherade punkterna är de slutgiltiga renderade bildpunkterna eller att du ska applicera en förflyttning eller skala två gånger om den redan återges i barnets ram.

Inspektion kontra redigering. Extraherade arrayer beskriver konturen; att ändra dem uppdaterar inte den ursprungliga formen. Välj detta tillvägagångssätt när din analys eller ritkod behöver punkt‑/typ‑arrayer. Använd get_geometry_paths när du behöver geometrikommando i formens lokala koordinatsystem eller vill redigera dess geometri. Applicera redigerade banor via set_geometry_path eller set_geometry_paths.

Vanliga frågor

Vad händer med fyllning och kontur efter att geometri har ersatts?

Stilen förblir knuten till formen; endast konturen ändras. Fyllning och kontur appliceras automatiskt på den nya geometrin.

Hur roterar jag en anpassad form korrekt tillsammans med dess geometri?

Använd formens rotation-egenskap; geometrin roterar med formen eftersom den är bunden till formens eget koordinatsystem.

Kan jag konvertera en anpassad form till en bild för att “låsa” resultatet?

Ja. Exportera det erforderliga bildspel‑området eller själva formen till ett rasterformat; detta förenklar vidare arbete med komplexa geometrier.
