Aangepaste presentatievormen in Python

Waar deze pagina over gaat

Maak en pas vormen aan in PowerPoint-presentaties met Aspose.Slides voor Python via .NET: geometrische paden, afgeronde hoeken, samengestelde vormen.

Overzicht

Dit artikel legt uit hoe je presentatie‑vormen in Aspose.Slides kunt aanpassen door de vormgeometrie te bewerken via bewerkingspunten en geometrische paden. Het toont hoe je met GeometryPath kunt werken om bestaande vormen te wijzigen, basale padbewerkingsbewerkingen uit te voeren, punten toe te voegen of te verwijderen, en de bijgewerkte geometrie op een vorm toe te passen.

Het demonstreert ook hoe je aangepaste en samengestelde vormen kunt maken, vormen met afgeronde hoeken kunt bouwen, kunt bepalen of een vormgeometrie gesloten is, en vorm‑elementen kunt extraheren voor contouranalyse.

Een vorm wijzigen met bewerkingspunten

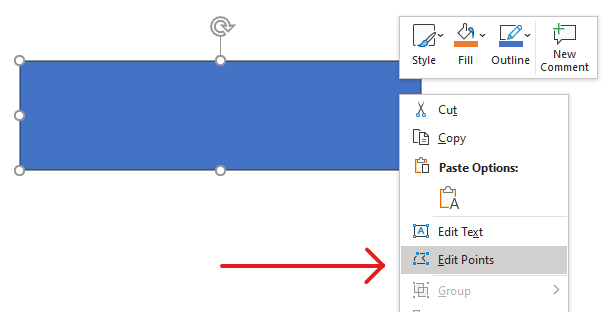

In PowerPoint kun je Bewerkingspunten gebruiken om een vierkant te wijzigen:

Een hoek naar binnen of buiten verplaatsen.
De kromming op een punt aanpassen.
Nieuwe punten toevoegen.

Bewerkingspunten laten je de omtrek van een vorm wijzigen of een bestaande vorm als basis voor een nieuwe gebruiken.

Tips voor vormbewerkingen

overview_image

Houd bij het bewerken van PowerPoint‑vormen rekening met de volgende concepten:

Een vorm (of zijn pad) kan gesloten of open zijn.
Het pad van een vorm bestaat uit ankerpunten die met segmenten verbonden zijn.
Een segment kan recht of gebogen zijn. Ankerpunten en controle‑handvatten bepalen de vorm.
Ankerpunten komen voor als hoekpunten, rechte punten of vloeiende punten:
- Bij een hoekpunt kunnen aangrenzende segmenten onder een hoek samenkomen.
- Bij een vloeiend punt zijn de twee controle‑handvatten uitgelijnd en op gelijke afstand van het ankerpunt.
- Bij een recht punt zijn de twee controle‑handvatten uitgelijnd, maar kunnen ze verschillende afstanden tot het ankerpunt hebben.
Het verplaatsen van ankerpunten of het aanpassen van hun handvatten verandert de omtrek van de vorm.

Om PowerPoint‑vormen via bewerkingspunten te bewerken, biedt Aspose.Slides de klasse GeometryPath.

Een GeometryPath‑instantie vertegenwoordigt het geometrische pad van het object GeometryShape.
Om het GeometryPath op te halen uit de GeometryShape-instantie, kun je de methode GeometryShape.get_geometry_paths gebruiken.
Om het GeometryPath voor een vorm in te stellen, kun je deze methoden gebruiken: GeometryShape.set_geometry_path voor vormen met één enkel pad en GeometryShape.set_geometry_paths voor vormen met meerdere paden.
Om segmenten toe te voegen, kun je de methoden onder GeometryPath gebruiken.
Met de eigenschappen GeometryPath.stroke en GeometryPath.fill_mode kun je het uiterlijk van een geometrisch pad instellen.
Met de eigenschap GeometryPath.path_data kun je het geometrische pad van een GeometryShape ophalen als een array van padsegmenten.

Eenvoudige bewerkingsbewerkingen

Gebruik de volgende methoden om een geometrisch pad te bewerken. Overloads die een index accepteren voegen een segment in op die nul‑gebaseerde positie in de segmentarray van het pad.

Operatie	Methode
Een rechte lijn toevoegen of invoegen.	GeometryPath.line_to
Een kubieke Bézier‑curve met twee controlepunten en een eindpunt toevoegen of invoegen.	GeometryPath.cubic_bezier_to
Een kwadratische Bézier‑curve met één controlepunt en een eindpunt toevoegen of invoegen.	GeometryPath.quadratic_bezier_to
Een elliptische boog toevoegen met de opgegeven afmetingen en hoeken in graden.	GeometryPath.arc_to
De huidige figuur sluiten door het eindpunt met het startpunt te verbinden.	GeometryPath.close_figure
Het startpunt van een figuur instellen.	GeometryPath.move_to
Een segment op een nul‑gebaseerde index verwijderen.	GeometryPath.remove_at

Aangepaste punten aan een vorm toevoegen

Dit voorbeeld voegt twee punten toe aan een rechthoekige vorm met GeometryPath.line_to en past het bewerkte pad toe met GeometryShape.set_geometry_path. De coördinaten zijn lokaal ten opzichte van de vorm: beide nieuwe punten bevinden zich in het midden, 100 punten van de linkerkant en 50 punten van de bovenkant. Segment‑indices 1 en 4 plaatsen ze respectievelijk op de boven‑ en onderrand, waardoor die randen naar binnen worden getrokken.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    geometry_path = shape.get_geometry_paths()[0]
    geometry_path.line_to(100, 50, 1)
    geometry_path.line_to(100, 50, 4)

    shape.set_geometry_path(geometry_path)

example1_image

Punten van een vorm verwijderen

Dit voorbeeld wijzigt de omtrek van een hartvorm door het segment op nul‑gebaseerde index 2 te verwijderen met GeometryPath.remove_at. Door het aangepaste pad toe te passen met GeometryShape.set_geometry_path wordt de contour van de vorm bijgewerkt.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.HEART, 100, 100, 300, 300)

    path = shape.get_geometry_paths()[0]
    path.remove_at(2)

    shape.set_geometry_path(path)

example2_image

Een aangepaste vorm maken

Dit voorbeeld bouwt een vijfpuntige ster met GeometryPath. Afwisselend buiten‑ en binnenstraal van respectievelijk 100 en 50 punten bepalen de topjes en inkepingen; een stap van 72 graden verdeelt de vijf topjes gelijkmatig. Het pad wordt gesloten met GeometryPath.close_figure en toegepast op een rechthoekige vorm via GeometryShape.set_geometry_path, waardoor de oude omtrek wordt vervangen.

import aspose.slides as slides
import aspose.pydrawing as draw
import math

points = []

outer_radius = 100
inner_radius = 50
angle_step = 72

for angle in range(-90, 270, angle_step):
    radians = angle * (math.pi / 180)
    x = outer_radius * math.cos(radians)
    y = outer_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

    radians = math.pi * (angle + angle_step / 2) / 180.0
    x = inner_radius * math.cos(radians)
    y = inner_radius * math.sin(radians)
    points.append(slides.PointF(x + outer_radius, y + outer_radius))

star_path = slides.GeometryPath()
star_path.move_to(points[0])

for i in range(1, len(points)):
    star_path.line_to(points[i])

star_path.close_figure()

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, outer_radius * 2, outer_radius * 2)
    shape.set_geometry_path(star_path)

example3_image

Een samengestelde aangepaste vorm maken

Dit voorbeeld definieert twee gesloten GeometryPath-objecten voor respectievelijk het boven‑ en onder‑derde deel van een vorm. Door beide paden toe te passen met GeometryShape.set_geometry_paths ontstaat één samengestelde vorm met een gat door het middelste derde deel.

import aspose.slides as slides

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)

    top_path = slides.GeometryPath()
    top_path.move_to(0, 0)
    top_path.line_to(shape.width, 0)
    top_path.line_to(shape.width, shape.height / 3)
    top_path.line_to(0, shape.height / 3)
    top_path.close_figure()

    bottom_path = slides.GeometryPath()
    bottom_path.move_to(0, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height / 3 * 2)
    bottom_path.line_to(shape.width, shape.height)
    bottom_path.line_to(0, shape.height)
    bottom_path.close_figure()

    shape.set_geometry_paths([top_path, bottom_path])

example4_image

Een aangepaste vorm met afgeronde hoeken maken

Dit voorbeeld combineert rechte segmenten met GeometryPath.arc_to om een vorm met naar binnen gebogen hoeken te creëren. Elke hoekgrootte stelt de breedte en hoogte van de boog in punten in, en de sweep van ‑90 graden tekent een tegen de klok in lopende kwart‑ellipse. Het voltooide pad wordt toegepast met GeometryShape.set_geometry_path, en de presentatie wordt opgeslagen in PPTX‑formaat.

import aspose.slides as slides
import aspose.pydrawing as draw

shape_x = 20
shape_y = 20
shape_width = 300
shape_height = 200

left_top_size = 50
right_top_size = 20
right_bottom_size = 40
left_bottom_size = 10

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    shape = slide.shapes.add_auto_shape(slides.ShapeType.CUSTOM, shape_x, shape_y, shape_width, shape_height)

    top_left = slides.PointF(left_top_size, 0)
    top_right = slides.PointF(shape_width - right_top_size, 0)
    right_bottom = slides.PointF(shape_width, shape_height - right_bottom_size)
    bottom_left = slides.PointF(left_bottom_size, shape_height)
    left_top = slides.PointF(0, left_top_size)

    geometry_path = slides.GeometryPath()
    geometry_path.move_to(top_left)
    geometry_path.line_to(top_right)
    geometry_path.arc_to(right_top_size, right_top_size, 180, -90)
    geometry_path.line_to(right_bottom)
    geometry_path.arc_to(right_bottom_size, right_bottom_size, -90, -90)
    geometry_path.line_to(bottom_left)
    geometry_path.arc_to(left_bottom_size, left_bottom_size, 0, -90)
    geometry_path.line_to(left_top)
    geometry_path.arc_to(left_top_size, left_top_size, 90, -90)
    geometry_path.close_figure()

    shape.set_geometry_path(geometry_path)

    presentation.save("output.pptx", slides.export.SaveFormat.PPTX)

Controleren of een vormgeometrie gesloten is

De volgende hulpfunctie controleert of elke niet‑lege geometrische pad eindigt met een sluitingssegment. Hij leest GeometryPath.path_data en vergelijkt het laatste segment‑PathSegment.path_command met PathCommandType.CLOSE. Hij retourneert false wanneer er geen niet‑lege paden zijn. Deze controle bekijkt alleen het laatste commando van elk pad; hij inspecteert niet elk sub‑figuur binnen een pad. Het voorbeeld geeft True weer voor een rechthoek.

import aspose.slides as slides


def is_geometry_closed(geometry_shape):
    has_nonempty_path = False

    for geometry_path in geometry_shape.get_geometry_paths():
        segments = geometry_path.path_data
        if len(segments) == 0:
            continue

        has_nonempty_path = True
        last_segment = segments[len(segments) - 1]
        if last_segment.path_command != slides.PathCommandType.CLOSE:
            return False

    return has_nonempty_path


with slides.Presentation() as presentation:
    slide = presentation.slides[0]
    shape = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, 100, 100, 200, 100)
    print(is_geometry_closed(shape))

Elementen van een vorm extraheren en inspecteren

Gebruik GeometryShape.create_shape_elements om een bestaande vorm te onderzoeken als elementen die padpunten en punt‑typen bevatten. Elk geretourneerd ShapeElement biedt toegang tot zijn arrays path_points en path_types. Deze weergave is nuttig voor contouranalyse of voor het doorgeven van geometrie aan aangepaste tekengereedschappen.

Het voorbeeld opent een presentatie, vindt de eerste geometry‑shape direct op de eerste dia, en drukt zijn padsegmenten af. Gebruik een presentatie die een vorm met rechte en gebogen segmenten bevat om beide uitvoertypen te zien. Het doorzoekt geen groepen.

import aspose.slides as slides

with slides.Presentation("input.pptx") as presentation:
    slide = presentation.slides[0]
    shape = next((item for item in slide.shapes if isinstance(item, slides.GeometryShape)), None)

    if shape is None:
        print("No geometry shape found on the first slide.")
    else:
        for element in shape.create_shape_elements():
            points = element.path_points
            types = element.path_types
            print("Shape element:")

            i = 0
            while i < len(points):
                point_type = types[i] & 0x07  # Keep the segment type, excluding flags.
                if point_type == 0:
                    print(f"Start figure at {points[i]}")
                elif point_type == 1:
                    print(f"Line to {points[i]}")
                elif point_type == 3:
                    print(f"Cubic Bezier: controls {points[i]}, {points[i + 1]}; end {points[i + 2]}")
                    i += 2  # Consume both control points and the endpoint.

                if (types[i] & 0x80) != 0:
                    print("Close subpath back to its starting point.")
                i += 1

De arrays corresponderen per index: points[i] is een punt en types[i] beschrijft de rol. Type 0 start een figuur, en type 1 tekent een lijn van het vorige punt naar het huidige punt. Een kubiek Bézier‑segment start bij het vorige eindpunt en gebruikt drie opeenvolgende type‑3‑items: twee controlepunten gevolgd door het nieuwe eindpunt. De lus verwerkt deze drie items tegelijk en controleert het eindpunt op sluiting.

Punt‑typen bevatten ook vlaggen. Maskeer met 0x07 om het segmenttype te identificeren, en test 0x80 apart om een gesloten subpad te detecteren. Bijvoorbeeld, 129 (0x81) betekent een lijn‑eindpunt dat een subpad sluit, en 131 (0x83) betekent een Bézier‑eindpunt dat er een sluit. Alleen vergelijken met 1 of 3 zou deze gevallen missen. Andere vlaggen, zoals dash (0x10) en marker (0x20), wijzigen het basistype niet.

Coördinaten en transformaties. Punten worden gemeten in points (1/72 inch), waarbij X naar rechts en Y naar beneden toeneemt. Voor een niet‑gegroepeerde vorm zijn de geëxtraheerde coördinaten al inclusief zijn x‑ en y‑positie en weerspiegelen ze de huidige breedte en hoogte. Een ongeroteerde rechthoek op (100, 200) met grootte 120 × 80 heeft contourgrenzen (100, 200)–(220, 280). Voeg de positie van de vorm niet opnieuw toe. Trek zijn X en Y af om coördinaten te verkrijgen die relatief zijn ten opzichte van het ongeroteerde frame.

De geëxtraheerde punten passen de rotation‑eigenschap of horizontale en verticale spiegeling van de vorm niet toe. Om de weergegeven contour te reproduceren, pas die transformaties rond het middelpunt van de vorm toe. Voor gegroepeerde vormen moet je bovendien rekening houden met de coördinatenmapping en transformaties van de groep; ga er niet van uit dat de geëxtraheerde punten de definitieve weergave‑dia‑coördinaten zijn, en vermijd dubbele translaties of schalingen als deze al in het kind‑frame zijn verwerkt.

Inspectie versus bewerking. Geëxtraheerde arrays beschrijven de contour; wijzigen ervan werkt de oorspronkelijke vorm niet bij. Kies deze aanpak wanneer je analyse‑ of tekenlogica punt/‑type‑arrays vereist. Gebruik get_geometry_paths wanneer je geometrische commando’s in het lokale coördinatensysteem van de vorm nodig hebt of wanneer je de geometrie wilt bewerken. Pas bewerkte paden toe via set_geometry_path of set_geometry_paths .

FAQ

Wat gebeurt er met de vulling en de omtrek nadat de geometrie is vervangen?

De stijl blijft gekoppeld aan de vorm; alleen de contour verandert. De vulling en omtrek worden automatisch toegepast op de nieuwe geometrie.

Hoe roteer ik een aangepaste vorm correct samen met zijn geometrie?

Gebruik de rotation‑eigenschap van de vorm; de geometrie roteert mee omdat deze gebonden is aan het eigen coördinatensysteem van de vorm.

Kan ik een aangepaste vorm omzetten naar een afbeelding om het resultaat “vast te zetten”?

Ja. Exporteer het gewenste slide‑gebied of de shape zelf naar een rasterformaat; dit vergemakkelijkt verder werk met complexe geometrieën.
