Добавление линий тренда к диаграммам презентаций в Python
Обзор
Эта статья объясняет, как добавить линии тренда к диаграммам презентаций с помощью Aspose.Slides. Она показывает, как создать диаграмму, добавить линии тренда к сериям диаграммы и работать с несколькими типами линий тренда, включая экспоненциальные, линейные, логарифмические, скользящие средние, полиномиальные и степенные.
Также описывается, как добавить пользовательскую линию к диаграмме, вставив форму линии, и включён короткий FAQ о значениях проекции линии тренда вперёд и назад, а также о том, сохраняются ли линии тренда при экспорте в PDF или SVG и при рендеринге диаграмм в виде изображений.
Добавить линию тренда
Используйте TrendlineCollection.add, чтобы добавить линию тренда к серии диаграммы, выбирая её тип с помощью TrendlineType. Пример создаёт сгруппированную столбчатую диаграмму с данными по умолчанию и добавляет по две линии тренда к каждой из её трёх серий.
Экспоненциальная линия тренда скрывает своё уравнение и значение R‑квадрат с помощью setDisplayEquation и setDisplayRSquaredValue, тогда как линейная линия тренда окрашена в красный цвет. Логарифмическая линия тренда использует addTextFrameForOverriding для пользовательской подписи. Скользящее среднее использует setPeriod в три точки данных и пользовательское setTrendlineName.
Полиномиальная линия тренда имеет порядок три, задаётся через setOrder и расширяется на одну категорию вперёд с помощью setForward. Степенная линия тренда расширяется на одну категорию назад через setBackward.
import jpype
import asposeslides
if not jpype.isJVMStarted():
jpype.startJVM()
from asposeslides.api import ChartType, FillType, Presentation, SaveFormat, TrendlineType
from java.awt import Color
presentation = Presentation()
try:
slide = presentation.getSlides().get_Item(0)
chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 20, 20, 500, 400)
first_series = chart.getChartData().getSeries().get_Item(0)
exponential_trendline = first_series.getTrendLines().add(TrendlineType.Exponential)
exponential_trendline.setDisplayEquation(False)
exponential_trendline.setDisplayRSquaredValue(False)
linear_trendline = first_series.getTrendLines().add(TrendlineType.Linear)
linear_trendline.getFormat().getLine().getFillFormat().setFillType(FillType.Solid)
linear_trendline.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.RED)
second_series = chart.getChartData().getSeries().get_Item(1)
logarithmic_trendline = second_series.getTrendLines().add(TrendlineType.Logarithmic)
logarithmic_trendline.addTextFrameForOverriding("New log trend line")
moving_average_trendline = second_series.getTrendLines().add(TrendlineType.MovingAverage)
moving_average_trendline.setPeriod(jpype.JByte(3))
moving_average_trendline.setTrendlineName("New TrendLine Name")
third_series = chart.getChartData().getSeries().get_Item(2)
polynomial_trendline = third_series.getTrendLines().add(TrendlineType.Polynomial)
polynomial_trendline.setForward(1)
polynomial_trendline.setOrder(jpype.JByte(3))
power_trendline = third_series.getTrendLines().add(TrendlineType.Power)
power_trendline.setBackward(1)
presentation.save("ChartTrendLines.pptx", SaveFormat.Pptx)
finally:
presentation.dispose()
Установить пересечение линии тренда
Используйте setIntercept, чтобы зафиксировать значение Y линии тренда при X = 0. Эта настройка поддерживается для линейных, экспоненциальных и полиномиальных линий тренда.
Например, модель стоимости производства может потребовать начала с известных фиксированных затрат в 100, даже если измерения при ненулевых объёмах производства показывают иной базовый уровень. Для линейной линии тренда фиксирование пересечения ограничивает уравнение y = ax + b значением b = 100; наклон подгоняется к данным при этом ограничении. Это не просто сдвигает уже подогнанную линию. Параметры пересечения осей управляют тем, где оси диаграммы встречаются, а не коэффициентами подогнанной линии тренда.
В следующем примере создаётся точечная (XY) диаграмма с объёмами производства от 1 до 4 и затратами 170, 200, 230 и 260. Диаграмма сохраняется с автоматически вычисленным пересечением, затем пересечение устанавливается в 100 и сохраняется вторая PPTX. Оба файла различаются только настройкой пересечения. Линия тренда отображает своё уравнение и расширяется назад до X = 0.
import jpype
import asposeslides
if not jpype.isJVMStarted():
jpype.startJVM()
from asposeslides.api import ChartType, Presentation, SaveFormat, TrendlineType
presentation = Presentation()
try:
slide = presentation.getSlides().get_Item(0)
chart = slide.getShapes().addChart(ChartType.ScatterWithMarkers, 20, 20, 480, 210)
chart.setLegend(False)
chart.getChartData().getSeries().clear()
chart.getChartData().getCategories().clear()
workbook = chart.getChartData().getChartDataWorkbook()
workbook.clear(0)
name_cell = workbook.getCell(0, 0, 1, "Production cost")
series = chart.getChartData().getSeries().add(name_cell, ChartType.ScatterWithMarkers)
costs = [170, 200, 230, 260]
for i in range(len(costs)):
x_cell = workbook.getCell(0, i + 1, 0, i + 1)
y_cell = workbook.getCell(0, i + 1, 1, costs[i])
series.getDataPoints().addDataPointForScatterSeries(x_cell, y_cell)
trendline = series.getTrendLines().add(TrendlineType.Linear)
trendline.setDisplayEquation(True)
trendline.setBackward(1)
presentation.save("AutomaticIntercept.pptx", SaveFormat.Pptx)
trendline.setIntercept(100)
presentation.save("FixedIntercept.pptx", SaveFormat.Pptx)
finally:
presentation.dispose()

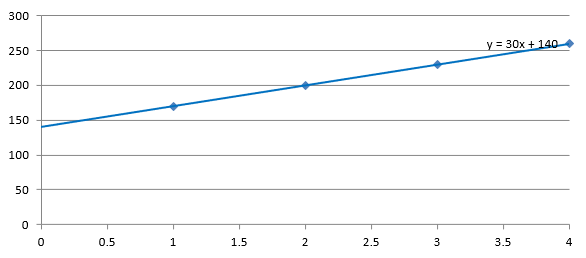

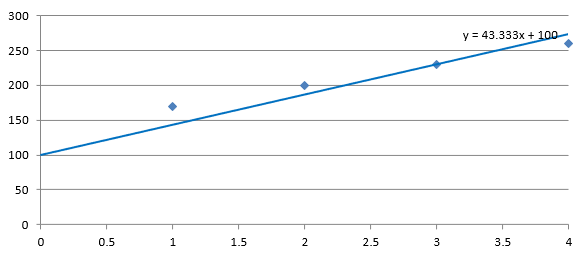

При автоматическом расчёте эти данные дают y = 30x + 140. Установка пересечения в 100 вместо этого даёт примерно y = 43.33x + 100: подогнанное значение при нуле соответствует известному базовому уровню, а линия больше не проходит через каждую точку данных.
| Автоматический пересечение | Фиксированный пересечение 100 |
|---|---|
 |
 |
Оба изображения используют одни и те же данные и масштабы осей. Линии тренда расширены назад до X = 0, чтобы показать их пересечения.
По умолчанию getIntercept возвращает NaN, что представляет неопределённое пересечение, а не ноль. Затем пересечение вычисляется автоматически из данных.
Добавить пользовательскую линию
Пользовательская линия — это форма, нарисованная поверх диаграммы, а не линия тренда, вычисленная из данных серии. В этом примере используется ShapeCollection.addAutoShape для добавления горизонтальной линии на слайд над диаграммой. Позиция линии указывается в координатах слайда в пунктах, поэтому она начинается от левого края диаграммы и располагается посередине по высоте диаграммы. Её ширина соответствует ширине диаграммы. Метод getLineFormat предоставляет доступ к форматированию линии, используемому для применения сплошного красного цвета.
import jpype
import asposeslides
if not jpype.isJVMStarted():
jpype.startJVM()
from asposeslides.api import ChartType, FillType, Presentation, SaveFormat, ShapeType
from java.awt import Color
presentation = Presentation()
try:
slide = presentation.getSlides().get_Item(0)
chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 100, 100, 500, 400)
line = slide.getShapes().addAutoShape(ShapeType.Line, chart.getX(), chart.getY() + chart.getHeight() / 2, chart.getWidth(), 0)
line.getLineFormat().getFillFormat().setFillType(FillType.Solid)
line.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.RED)
presentation.save("AddCustomLines.pptx", SaveFormat.Pptx)
finally:
presentation.dispose()
FAQ
Что означают «вперёд» и «назад» для линии тренда?
Это длина линии тренда, проецируемой вперёд/назад: для точечных (XY) диаграмм — в единицах оси; для остальных диаграмм — в количестве категорий. Допускаются только неотрицательные значения.
Сохраняется ли линия тренда при экспорте презентации в PDF или SVG, а также при рендеринге слайда в изображение?
Да. Aspose.Slides конвертирует презентации в PDF или SVG и рендерит диаграммы в изображения; линии тренда, как часть диаграммы, сохраняются во всех этих операциях. Также доступен метод для export an image of the chart.
