Создать или обновить диаграммы PowerPoint в Python

О чём эта страница

Создавайте и настраивайте диаграммы в презентациях PowerPoint с помощью Aspose.Slides для Python через Java. Добавляйте, форматируйте и редактируйте диаграммы с практическими примерами кода на Python.

Обзор

Эта статья предоставляет полное руководство по созданию и настройке диаграмм с помощью Aspose.Slides для Python через Java. Вы узнаете, как программно добавить диаграмму на слайд, заполнить её данными и применить различные параметры форматирования, чтобы соответствовать вашим конкретным требованиям к дизайну. На протяжении всей статьи подробные примеры кода иллюстрируют каждый шаг: от инициализации презентации и объекта диаграммы до настройки рядов, осей и легенд. Следуя этому руководству, вы получите твердое понимание того, как интегрировать динамическое построение диаграмм в ваши Python‑приложения, упростив процесс создания презентаций, основанных на данных.

Создание диаграммы

Диаграммы помогают людям быстро визуализировать данные и получать инсайты, которые могут быть неочевидны из таблицы или электронной таблицы.

Зачем создавать диаграммы?

Используя диаграммы, вы можете:

агрегировать, конденсировать или суммировать большие объёмы данных на одном слайде презентации;
выявлять паттерны и тенденции в данных;
определять направление и импульс данных во времени или относительно конкретной единицы измерения;
обнаруживать выбросы, аномалии, отклонения, ошибки и бессмысленные данные;
эффективно представлять сложные данные.

В PowerPoint вы можете создавать диаграммы с помощью функции Insert, которая предоставляет шаблоны для разработки множества типов диаграмм. С помощью Aspose.Slides вы можете создавать как обычные диаграммы (на основе популярных типов), так и пользовательские диаграммы.

Note

Используйте перечисление ChartType в пакете asposeslides.api. Значения этого перечисления соответствуют различным типам диаграмм.

Создание группированных столбцовых диаграмм

Этот пример использует addChart для создания группированной столбцовой диаграммы, сравнивающей два ряда по трем категориям. Ряды используют красную и зелёную заливку, а отдельные подписи демонстрируют названия категорий, названия рядов и их значения. Индекс листа 0 относится к первому листу во встроенной книге диаграммы.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, FillType, NullableBool, Presentation, SaveFormat

Color = jpype.JClass("java.awt.Color")

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 20, 20, 500, 300)

    chart.getChartTitle().addTextFrameForOverriding("Sample Title")
    chart.getChartTitle().getTextFrameForOverriding().getTextFrameFormat().setCenterText(NullableBool.True_)
    chart.getChartTitle().setHeight(20)
    chart.setTitle(True)

    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    series_name_cell = workbook.getCell(worksheet_index, 0, 1, "Series 1")
    chart.getChartData().getSeries().add(series_name_cell, chart.getType())
    series_name_cell = workbook.getCell(worksheet_index, 0, 2, "Series 2")
    chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    category_cell = workbook.getCell(worksheet_index, 1, 0, "Category 1")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(worksheet_index, 2, 0, "Category 2")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(worksheet_index, 3, 0, "Category 3")
    chart.getChartData().getCategories().add(category_cell)

    series = chart.getChartData().getSeries().get_Item(0)

    value_cell = workbook.getCell(worksheet_index, 1, 1, 20)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 2, 1, 50)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 3, 1, 30)
    series.getDataPoints().addDataPointForBarSeries(value_cell)

    series.getFormat().getFill().setFillType(FillType.Solid)
    series.getFormat().getFill().getSolidFillColor().setColor(Color.RED)

    series = chart.getChartData().getSeries().get_Item(1)

    value_cell = workbook.getCell(worksheet_index, 1, 2, 30)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 2, 2, 10)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 3, 2, 60)
    series.getDataPoints().addDataPointForBarSeries(value_cell)

    series.getFormat().getFill().setFillType(FillType.Solid)
    color = Color(0, 128, 0)
    series.getFormat().getFill().getSolidFillColor().setColor(color)

    label = series.getDataPoints().get_Item(0).getLabel()
    label.getDataLabelFormat().setShowCategoryName(True)

    label = series.getDataPoints().get_Item(1).getLabel()
    label.getDataLabelFormat().setShowSeriesName(True)

    label = series.getDataPoints().get_Item(2).getLabel()
    label.getDataLabelFormat().setShowValue(True)
    label.getDataLabelFormat().setShowSeriesName(True)
    label.getDataLabelFormat().setSeparator("/")

    presentation.save("AsposeChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

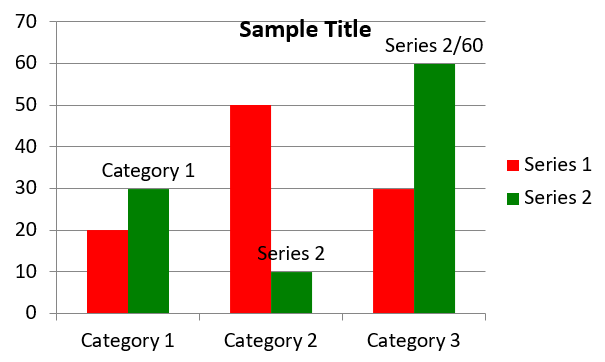

Результат:

Группированная столбчатая диаграмма

Создание точечных диаграмм

Точечные диаграммы (также известные как scatter plots или x‑y графики) часто используются для проверки наличия паттернов или демонстрации корреляций между двумя переменными.

Используйте точечную диаграмму, когда:

у вас есть парные числовые данные;
у вас есть две переменные, которые логично связываются друг с другом;
вы хотите определить, связаны ли две переменные между собой;
у вас есть независимая переменная, имеющая несколько значений для зависимой переменной.

Этот пример отображает два набора значений x‑y. Первый ряд использует прямые линии со звездочными маркерами, а второй — сглаженные линии с круглыми маркерами; оба используют размер маркера 10, задаваемый методом setSize. Метод setSymbol управляет формой маркера.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, MarkerStyleType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.ScatterWithSmoothLines, 20, 20, 500, 300)

    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    chart.getChartData().getSeries().clear()

    series_name_cell = workbook.getCell(worksheet_index, 1, 1, "Series 1")
    chart.getChartData().getSeries().add(series_name_cell, chart.getType())
    series_name_cell = workbook.getCell(worksheet_index, 1, 3, "Series 2")
    chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    series = chart.getChartData().getSeries().get_Item(0)

    x_value_cell = workbook.getCell(worksheet_index, 2, 1, 1)
    y_value_cell = workbook.getCell(worksheet_index, 2, 2, 3)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    x_value_cell = workbook.getCell(worksheet_index, 3, 1, 2)
    y_value_cell = workbook.getCell(worksheet_index, 3, 2, 10)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    series.setType(ChartType.ScatterWithStraightLinesAndMarkers)

    series.getMarker().setSize(10)
    series.getMarker().setSymbol(MarkerStyleType.Star)

    series = chart.getChartData().getSeries().get_Item(1)

    x_value_cell = workbook.getCell(worksheet_index, 2, 3, 5)
    y_value_cell = workbook.getCell(worksheet_index, 2, 4, 2)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    x_value_cell = workbook.getCell(worksheet_index, 3, 3, 3)
    y_value_cell = workbook.getCell(worksheet_index, 3, 4, 1)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    x_value_cell = workbook.getCell(worksheet_index, 4, 3, 2)
    y_value_cell = workbook.getCell(worksheet_index, 4, 4, 2)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    x_value_cell = workbook.getCell(worksheet_index, 5, 3, 5)
    y_value_cell = workbook.getCell(worksheet_index, 5, 4, 1)
    series.getDataPoints().addDataPointForScatterSeries(x_value_cell, y_value_cell)

    series.getMarker().setSize(10)
    series.getMarker().setSymbol(MarkerStyleType.Circle)

    presentation.save("AsposeChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

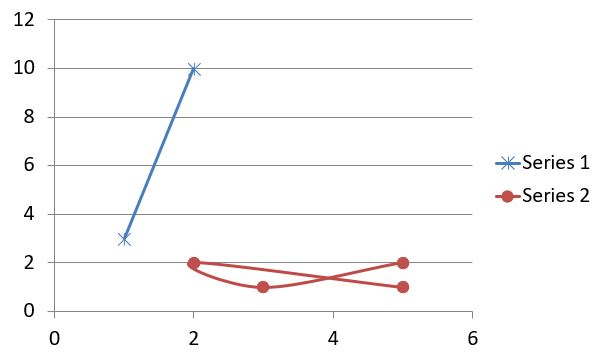

Результат:

Точечная диаграмма

Создание круговых диаграмм

Круговые диаграммы лучше всего использовать для отображения соотношения части к целому в данных, особенно когда данные содержат категориальные подписи с числовыми значениями. Однако если в ваших данных много частей или меток, стоит рассмотреть использование столбцовой диаграммы.

Этот пример создаёт круговую диаграмму с тремя квартальными значениями. Каждый сектор имеет пользовательскую заливку и границу, а подписи отображают различные комбинации значений, процентов и информации о ряде. Метод setFirstSliceAngle задаёт начальный угол первого сектора в 180 градусов.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, FillType, LineDashStyle, LineStyle, NullableBool, Presentation, SaveFormat

Color = jpype.JClass("java.awt.Color")

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Pie, 20, 20, 500, 300)

    chart.getChartTitle().addTextFrameForOverriding("Sample Title")
    chart.getChartTitle().getTextFrameForOverriding().getTextFrameFormat().setCenterText(NullableBool.True_)
    chart.getChartTitle().setHeight(20)
    chart.setTitle(True)

    chart.getChartData().getSeries().get_Item(0).getLabels().getDefaultDataLabelFormat().setShowValue(True)

    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    category_cell = workbook.getCell(0, 1, 0, "1st Qtr")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, 2, 0, "2nd Qtr")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, 3, 0, "3rd Qtr")
    chart.getChartData().getCategories().add(category_cell)

    series_name_cell = workbook.getCell(0, 0, 1, "Series 1")
    series = chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    value_cell = workbook.getCell(worksheet_index, 1, 1, 20)
    series.getDataPoints().addDataPointForPieSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 2, 1, 50)
    series.getDataPoints().addDataPointForPieSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, 3, 1, 30)
    series.getDataPoints().addDataPointForPieSeries(value_cell)

    chart.getChartData().getSeriesGroups().get_Item(0).setColorVaried(True)

    first_slice = series.getDataPoints().get_Item(0)
    first_slice.getFormat().getFill().setFillType(FillType.Solid)
    first_slice.getFormat().getFill().getSolidFillColor().setColor(Color.CYAN)

    first_slice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid)
    first_slice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.GRAY)
    first_slice.getFormat().getLine().setWidth(3.0)
    first_slice.getFormat().getLine().setStyle(LineStyle.ThinThick)
    first_slice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDash)

    second_slice = series.getDataPoints().get_Item(1)
    second_slice.getFormat().setFill().setFillType(FillType.Solid)
    color = Color(165, 42, 42)
    second_slice.getFormat().getFill().getSolidFillColor().setColor(color)

    second_slice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid)
    second_slice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.BLUE)
    second_slice.getFormat().getLine().setWidth(3.0)
    second_slice.getFormat().getLine().setStyle(LineStyle.Single)
    second_slice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDashDot)

    third_slice = series.getDataPoints().get_Item(2)
    third_slice.getFormat().getFill().setFillType(FillType.Solid)
    color = Color(255, 127, 80)
    third_slice.getFormat().getFill().getSolidFillColor().setColor(color)

    third_slice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid)
    third_slice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.RED)
    third_slice.getFormat().getLine().setWidth(2.0)
    third_slice.getFormat().getLine().setStyle(LineStyle.ThinThin)
    third_slice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDashDotDot)

    first_label = series.getDataPoints().get_Item(0).getLabel()
    first_label.getDataLabelFormat().setShowValue(True)

    second_label = series.getDataPoints().get_Item(1).getLabel()
    second_label.getDataLabelFormat().setShowValue(True)
    second_label.getDataLabelFormat().setShowLegendKey(True)
    second_label.getDataLabelFormat().setShowPercentage(True)

    third_label = series.getDataPoints().get_Item(2).getLabel()
    third_label.getDataLabelFormat().setShowSeriesName(True)
    third_label.getDataLabelFormat().setShowPercentage(True)

    series.getLabels().getDefaultDataLabelFormat().setShowLeaderLines(True)

    chart.getChartData().getSeriesGroups().get_Item(0).setFirstSliceAngle(180)

    presentation.save("PieChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

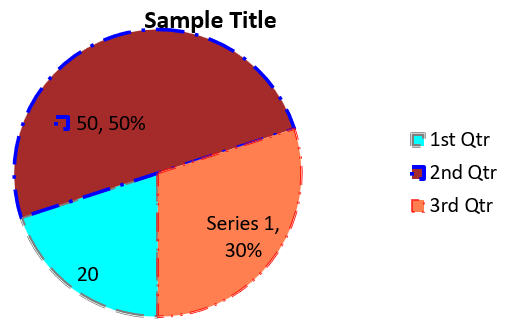

Результат:

Круговая диаграмма

Чтобы улучшить читаемость подписей за пределами круга, смотрите Формат линий выносных подписей для примера позиционирования подписей и настройки цвета, ширины, прозрачности и стиля штриха линий.

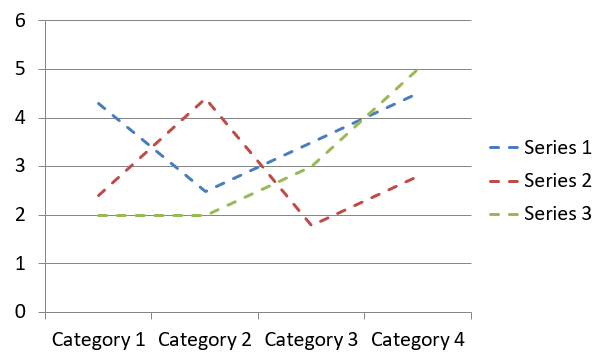

Создание линейных диаграмм

Линейные диаграммы (также известные как line graphs) лучше всего использовать в ситуациях, когда необходимо продемонстрировать изменения величины во времени. С помощью линейной диаграммы можно одновременно сравнивать большой объём данных, отслеживать изменения и тенденции во времени, выделять аномалии в рядах данных и пр.

Этот пример использует addChart для создания линейной диаграммы с рядами и категориями по умолчанию, после чего сохраняет презентацию в формате PPTX.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    line_chart = slide.getShapes().addChart(ChartType.Line, 20, 20, 500, 300)

    presentation.save("line_chart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

По умолчанию точки на линейной диаграмме соединяются сплошными прямыми линиями. Если вы хотите соединять точки пунктирными линиями, вызовите setDashStyle со значением из LineDashStyle:

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, LineDashStyle, Presentation

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    line_chart = slide.getShapes().addChart(ChartType.Line, 20, 20, 500, 300)

    for series in line_chart.getChartData().getSeries():
        series.getFormat().getLine().setDashStyle(LineDashStyle.Dash)
finally:
    presentation.dispose()

Результат:

Линейная диаграмма

Создание древовидных диаграмм

Древовидные диаграммы лучше всего использовать для данных о продажах, когда нужно показать относительные размеры категорий и быстро обратить внимание на элементы, которые вносят наибольший вклад в каждую категорию.

Этот пример создаёт древовидную диаграмму с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы на уровне группировки 1 и ветви на уровне 2. Значения определяют относительные размеры прямоугольников, а подписи категорий и перекрывающиеся подписи родительских элементов показывают иерархию.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, ParentLabelLayoutType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Treemap, 20, 20, 500, 300)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    # Ветка 1
    category_cell = workbook.getCell(0, "C1", "Leaf1")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem1")
    leaf.getGroupingLevels().setGroupingItem(2, "Branch1")

    category_cell = workbook.getCell(0, "C2", "Leaf2")
    chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "C3", "Leaf3")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem2")

    category_cell = workbook.getCell(0, "C4", "Leaf4")
    chart.getChartData().getCategories().add(category_cell)

    # Ветка 2
    category_cell = workbook.getCell(0, "C5", "Leaf5")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem3")
    leaf.getGroupingLevels().setGroupingItem(2, "Branch2")

    category_cell = workbook.getCell(0, "C6", "Leaf6")
    chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "C7", "Leaf7")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem4")

    category_cell = workbook.getCell(0, "C8", "Leaf8")
    chart.getChartData().getCategories().add(category_cell)

    series = chart.getChartData().getSeries().add(ChartType.Treemap)
    series.getLabels().getDefaultDataLabelFormat().setShowCategoryName(True)
    value_cell = workbook.getCell(0, "D1", 4)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D2", 5)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D3", 3)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D4", 6)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D5", 9)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D6", 9)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D7", 4)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)
    value_cell = workbook.getCell(0, "D8", 3)
    series.getDataPoints().addDataPointForTreemapSeries(value_cell)

    series.setParentLabelLayout(ParentLabelLayoutType.Overlapping)

    presentation.save("Treemap.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

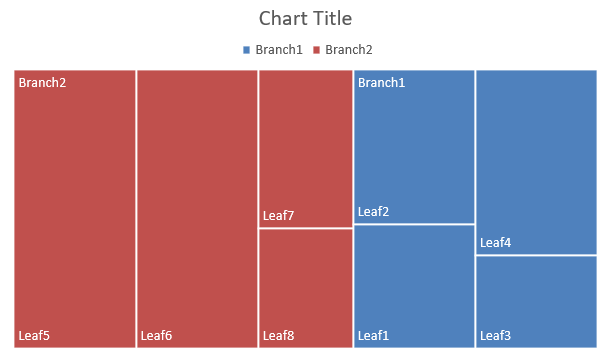

Древовидная диаграмма

Создание диаграмм водопада

Диаграмма водопада показывает, как положительные и отрицательные изменения вносят вклад в конечное значение. Например, разбивка прибыли может начинаться с выручки, затем вычитать затраты и добавлять прочие доходы. Столбцы‑изменения «плавают» между предыдущим и новым текущим значением, а столбцы‑итоги идут от нуля до накопленного значения.

Ниже представлен пример с суммами в тысячах долларов США:

Категория	Значение в книге	Тип столбца
Выручка	1000	Рост
Себестоимость продаж	-400	Снижение
Валовая прибыль	600	Промежуточный итог
Операционные расходы	-200	Снижение
Прочий доход	50	Рост
Чистая прибыль	450	Итоговый итог

Чтобы пометить точку как промежуточный или конечный итог, вызовите её метод setSetAsTotal со значением True. Укажите фактическую накопленную сумму в ячейке книги этой точки: 600 для валовой прибыли (1000 - 400) и 450 для чистой прибыли (600 - 200 + 50). Метод помечает столбец как итог; он не рассчитывает и не заполняет значение ячейки. Не используйте ноль как заполнитель и не указывайте другое изменение для точки‑итога. Столбец‑итог отображает накопленное значение без повторного добавления его к текущему значению.

Этот полностью готовый пример на Python создаёт диаграмму, используя член Waterfall перечисления ChartType, очищает данные по умолчанию и заполняет встроенную книгу. Индекс листа 0 выбирает первый лист; в колонке A находятся названия категорий, в колонке B — значения. Каждая ячейка со значением добавляется методом addDataPointForWaterfallSeries. Нумерация точек без учёта нуля 2 и 5 идентифицирует промежуточный и конечный итог. Вызов setShowValue со значением True отображает суммы на столбцах. Вводную презентацию или книгу не требуется.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Waterfall, 20, 20, 680, 200)

    chart.setTitle(True)
    chart.getChartTitle().addTextFrameForOverriding("Profit breakdown (USD thousands)")
    chart.getChartTitle().setOverlay(False)
    chart.setLegend(False)

    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    workbook.clear(worksheet_index)

    series_name_cell = workbook.getCell(worksheet_index, 0, 1, "Profit")
    series = chart.getChartData().getSeries().add(series_name_cell, ChartType.Waterfall)
    categories = ["Revenue", "Cost of sales", "Gross profit", "Operating expenses", "Other income", "Net profit"]
    values = [1000, -400, 600, -200, 50, 450]

    for i in range(len(categories)):
        category_cell = workbook.getCell(worksheet_index, i + 1, 0, categories[i])
        chart.getChartData().getCategories().add(category_cell)
        value_cell = workbook.getCell(worksheet_index, i + 1, 1, values[i])
        series.getDataPoints().addDataPointForWaterfallSeries(value_cell)

    # Третья и шестая точки представляют итоги, а не дополнительные изменения.
    series.getDataPoints().get_Item(2).setSetAsTotal(True)
    series.getDataPoints().get_Item(5).setSetAsTotal(True)
    series.setShowConnectorLines(True)
    series.getLabels().getDefaultDataLabelFormat().setShowValue(True)

    presentation.save("WaterfallChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Вызов метода уровня ряда setShowConnectorLines со значением True отображает линии, соединяющие последовательные столбцы, и облегчает отслеживание текущего значения. Чтобы скрыть эти линии, замените вызов метода в примере на series.setShowConnectorLines(False) перед сохранением. Это изменит только видимость линии, а не данные или итоги.

Сохранённая презентация показывает валовую прибыль 600 и чистую прибыль 450, при этом оба итога отрисованы от нуля:

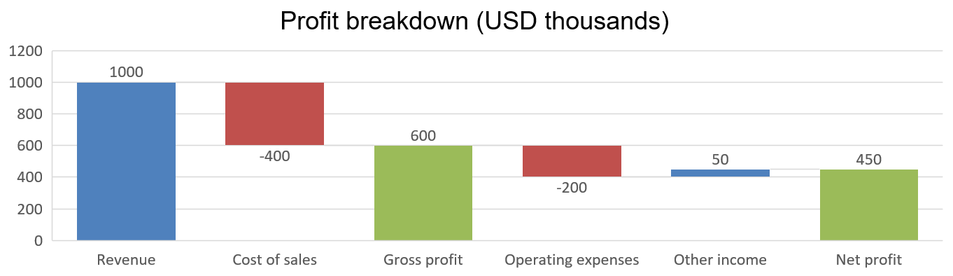

Диаграмма водопада, показывающая выручку, затраты, валовую прибыль 600 и чистую прибыль 450, с подписью значений и линиями‑соединителями

Создание фондовых диаграмм

Фондовые диаграммы используются для отображения финансовых данных, таких как цены открытия, максимума, минимума и закрытия, помогая анализировать рыночные тренды и волатильность. Они предоставляют важные инсайты о динамике акций, позволяя инвесторам и аналитикам принимать обоснованные решения.

Этот пример создаёт диаграмму открытие‑максимум‑минимум‑закрытие с четырьмя рядами в указанном порядке и тремя категориями. Метод setUpDownBars включает полосы вверх/вниз, а getHiLowLinesFormat управляет линиями максимум‑минимум, показывающими диапазон цены, при этом отдельные линии рядов и мелкие горизонтальные линии сетки скрыты.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, FillType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.OpenHighLowClose, 20, 20, 500, 300, False)

    workbook = chart.getChartData().getChartDataWorkbook()

    category_cell = workbook.getCell(0, 1, 0, "A")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, 2, 0, "B")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, 3, 0, "C")
    chart.getChartData().getCategories().add(category_cell)

    series_name_cell = workbook.getCell(0, 0, 1, "Open")
    chart.getChartData().getSeries().add(series_name_cell, ChartType.OpenHighLowClose)
    series_name_cell = workbook.getCell(0, 0, 2, "High")
    chart.getChartData().getSeries().add(series_name_cell, ChartType.OpenHighLowClose)
    series_name_cell = workbook.getCell(0, 0, 3, "Low")
    chart.getChartData().getSeries().add(series_name_cell, ChartType.OpenHighLowClose)
    series_name_cell = workbook.getCell(0, 0, 4, "Close")
    chart.getChartData().getSeries().add(series_name_cell, ChartType.OpenHighLowClose)

    series = chart.getChartData().getSeries().get_Item(0)
    value_cell = workbook.getCell(0, 1, 1, 72)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 2, 1, 25)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 3, 1, 38)
    series.getDataPoints().addDataPointForStockSeries(value_cell)

    series = chart.getChartData().getSeries().get_Item(1)
    value_cell = workbook.getCell(0, 1, 2, 172)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 2, 2, 57)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 3, 2, 57)
    series.getDataPoints().addDataPointForStockSeries(value_cell)

    series = chart.getChartData().getSeries().get_Item(2)
    value_cell = workbook.getCell(0, 1, 3, 12)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 2, 3, 12)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 3, 3, 13)
    series.getDataPoints().addDataPointForStockSeries(value_cell)

    series = chart.getChartData().getSeries().get_Item(3)
    value_cell = workbook.getCell(0, 1, 4, 25)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 2, 4, 38)
    series.getDataPoints().addDataPointForStockSeries(value_cell)
    value_cell = workbook.getCell(0, 3, 4, 50)
    series.getDataPoints().addDataPointForStockSeries(value_cell)

    chart.getChartData().getSeriesGroups().get_Item(0).getUpDownBars().setUpDownBars(True)
    chart.getChartData().getSeriesGroups().get_Item(0).getHiLowLinesFormat().getLine().getFillFormat().setFillType(FillType.Solid)

    for stock_series in chart.getChartData().getSeries():
        stock_series.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    chart.getAxes().getVerticalAxis().getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    presentation.save("Stock-chart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

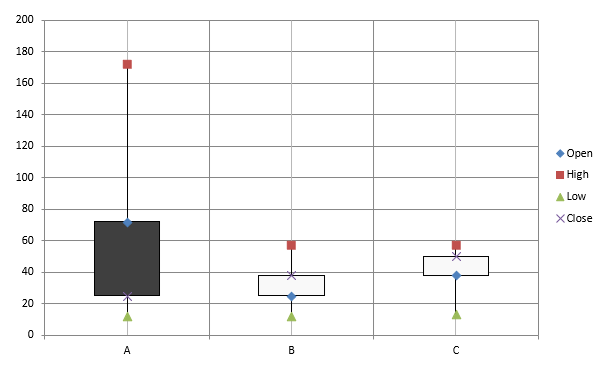

Фондовая диаграмма

Создание ящичных диаграмм

Ящичные (box and whisker) диаграммы используются для отображения распределения данных, суммируя ключевые статистические меры, такие как медиана, квартали и потенциальные выбросы. Они особенно полезны в разведочном анализе данных и статистических исследованиях для быстрого понимания изменчивости данных и выявления аномалий.

Этот пример создаёт ящичную диаграмму из шести значений. Метод setQuartileMethod выбирает эксклюзивный расчёт квартилей. Пример также включает линии среднего, маркеры среднего, внутренние точки и точки‑выбросы.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, QuartileMethodType, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.BoxAndWhisker, 20, 20, 500, 300)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    category_cell = workbook.getCell(0, "A1", "Category 1")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A2", "Category 2")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A3", "Category 3")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A4", "Category 4")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A5", "Category 5")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A6", "Category 6")
    chart.getChartData().getCategories().add(category_cell)

    series = chart.getChartData().getSeries().add(ChartType.BoxAndWhisker)

    series.setQuartileMethod(QuartileMethodType.Exclusive)
    series.setShowMeanLine(True)
    series.setShowMeanMarkers(True)
    series.setShowInnerPoints(True)
    series.setShowOutlierPoints(True)

    value_cell = workbook.getCell(0, "B1", 15)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)
    value_cell = workbook.getCell(0, "B2", 41)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)
    value_cell = workbook.getCell(0, "B3", 16)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)
    value_cell = workbook.getCell(0, "B4", 10)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)
    value_cell = workbook.getCell(0, "B5", 23)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)
    value_cell = workbook.getCell(0, "B6", 16)
    series.getDataPoints().addDataPointForBoxAndWhiskerSeries(value_cell)

    presentation.save("BoxAndWhisker.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Создание воронкообразных диаграмм

Воронкообразные диаграммы используются для визуализации процессов, включающих последовательные этапы, где объём данных уменьшается по мере перехода от одного шага к другому. Они особенно полезны для анализа коэффициентов конверсии, выявления узких мест и отслеживания эффективности процессов продаж или маркетинга.

Этот пример использует addChart для добавления воронкообразной диаграммы на первый слайд существующей презентации. Он заменяет данные по умолчанию шестью категориями и значениями от 50 до 500, затем сохраняет обновлённую презентацию. Исходная презентация должна содержать хотя бы один слайд.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation("test.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Funnel, 50, 50, 500, 400)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    category_cell = workbook.getCell(0, "A1", "Category 1")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A2", "Category 2")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A3", "Category 3")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A4", "Category 4")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A5", "Category 5")
    chart.getChartData().getCategories().add(category_cell)
    category_cell = workbook.getCell(0, "A6", "Category 6")
    chart.getChartData().getCategories().add(category_cell)

    series = chart.getChartData().getSeries().add(ChartType.Funnel)

    value_cell = workbook.getCell(0, "B1", 50)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)
    value_cell = workbook.getCell(0, "B2", 100)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)
    value_cell = workbook.getCell(0, "B3", 200)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)
    value_cell = workbook.getCell(0, "B4", 300)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)
    value_cell = workbook.getCell(0, "B5", 400)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)
    value_cell = workbook.getCell(0, "B6", 500)
    series.getDataPoints().addDataPointForFunnelSeries(value_cell)

    presentation.save("Funnel.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

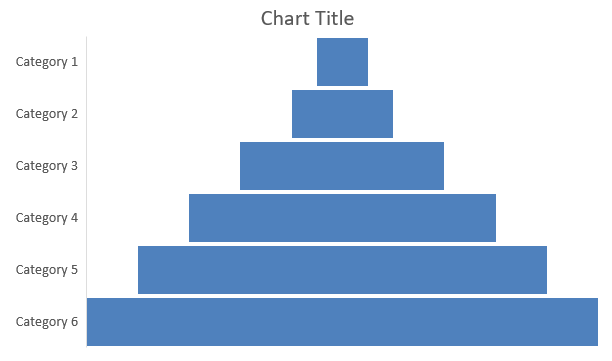

Воронкообразная диаграмма

Создание лучевых диаграмм

Лучевые диаграммы используются для визуализации иерархических данных, отображая уровни в виде концентрических колец. Они помогают иллюстрировать отношения часть‑к‑целому и идеальны для представления вложенных категорий и подкатегорий в компактном виде.

Этот пример создаёт лучевую диаграмму с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы на уровне группировки 1 и ветви на уровне 2. Подписи категорий идентифицируют сегменты, а значения определяют их относительные размеры.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Sunburst, 20, 20, 500, 300)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    # Ветка 1
    category_cell = workbook.getCell(0, "C1", "Leaf1")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem1")
    leaf.getGroupingLevels().setGroupingItem(2, "Branch1")

    category_cell = workbook.getCell(0, "C2", "Leaf2")
    chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "C3", "Leaf3")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem2")

    category_cell = workbook.getCell(0, "C4", "Leaf4")
    chart.getChartData().getCategories().add(category_cell)

    # Ветка 2
    category_cell = workbook.getCell(0, "C5", "Leaf5")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem3")
    leaf.getGroupingLevels().setGroupingItem(2, "Branch2")

    category_cell = workbook.getCell(0, "C6", "Leaf6")
    chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "C7", "Leaf7")
    leaf = chart.getChartData().getCategories().add(category_cell)
    leaf.getGroupingLevels().setGroupingItem(1, "Stem4")

    category_cell = workbook.getCell(0, "C8", "Leaf8")
    chart.getChartData().getCategories().add(category_cell)

    series = chart.getChartData().getSeries().add(ChartType.Sunburst)
    series.getLabels().getDefaultDataLabelFormat().setShowCategoryName(True)
    value_cell = workbook.getCell(0, "D1", 4)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D2", 5)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D3", 3)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D4", 6)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D5", 9)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D6", 9)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D7", 4)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)
    value_cell = workbook.getCell(0, "D8", 3)
    series.getDataPoints().addDataPointForSunburstSeries(value_cell)

    presentation.save("Sunburst.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

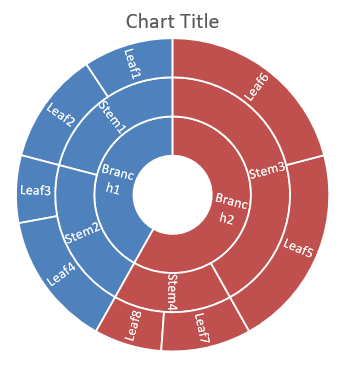

Лучевая диаграмма

Создание гистограмм

Гистограммы показывают, как числовые значения распределяются по интервалам (бин). Для ежемесячных отчётов о времени обработки заказов используйте одинаковую ширину бина и пороги, чтобы интервалы оставались согласованными и распределения было легче сравнивать.

Вызовите setAggregationType на горизонтальной оси с режимом из AxisAggregationType. setBinWidth применяется только к ByBinWidth; setNumberOfBins — только к ByNumberOfBins. Используйте Automatic, чтобы позволить диаграмме выбрать бины автоматически.

Использование фиксированной ширины бина

Этот пример группирует времена обработки в 10‑минутные интервалы, с отдельными бинами для времени ≤ 10 минут и > 40 минут. Включите эти бины с помощью setUnderflowBin и setOverflowBin. При явном указании порогов через setUnderflowBin и setOverflowBin вызовите setAutomaticUnderflowBin и setAutomaticOverflowBin со значением False.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import AxisAggregationType, ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Histogram, 20, 20, 680, 200)

    chart.setLegend(False)
    chart.setTitle(False)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    series = chart.getChartData().getSeries().add(ChartType.Histogram)
    values = [5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50]
    for i, value in enumerate(values):
        value_cell = workbook.getCell(0, i, 0, float(value))
        series.getDataPoints().addDataPointForHistogramSeries(value_cell)

    axis = chart.getAxes().getHorizontalAxis()
    axis.setAggregationType(AxisAggregationType.ByBinWidth)
    axis.setBinWidth(10.0)
    axis.setUnderflowBin(True)
    axis.setAutomaticUnderflowBin(False)
    axis.setUnderflowBin(10.0)
    axis.setOverflowBin(True)
    axis.setAutomaticOverflowBin(False)
    axis.setOverflowBin(40.0)

    presentation.save("Histogram-bin-width.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Презентация в PowerPoint показывает количество элементов в бинах 3, 4, 4, 4, и 2. Бин «underflow» включает 5, 10, 10, поэтому его порог включителен. Бин «overflow» включает только 41, 50, поэтому его порог исключителен; оба значения, равные 40, остаются в предыдущем интервале. Внутренние бины содержат значения больше нижней границы и меньше либо равные верхней границе.

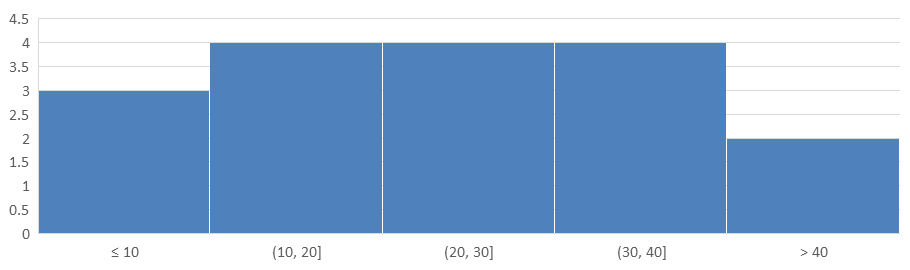

Гистограмма с 10‑минутными бинами и явно заданными порогами underflow и overflow

Указание количества бинов

Для фиксированного уровня детализации вместо фиксированных интервалов запросите пять бинов для тех же данных. Этот пример оставляет бины underflow и overflow отключёнными. Диаграмма определяет ширину исходя из диапазона данных, поэтому границы могут изменяться между отчётами.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import AxisAggregationType, ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Histogram, 20, 20, 680, 200)

    chart.setLegend(False)
    chart.setTitle(False)

    chart.getChartData().getCategories().clear()
    chart.getChartData().getSeries().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    series = chart.getChartData().getSeries().add(ChartType.Histogram)
    values = [5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50]
    for i, value in enumerate(values):
        value_cell = workbook.getCell(0, i, 0, float(value))
        series.getDataPoints().addDataPointForHistogramSeries(value_cell)

    axis = chart.getAxes().getHorizontalAxis()
    axis.setAggregationType(AxisAggregationType.ByNumberOfBins)
    axis.setNumberOfBins(5)

    presentation.save("Histogram-bin-count.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Пять бинов имеют количество элементов 4, 4, 4, 4, и 1. Сравните это распределение с результатом фиксированной ширины выше: входные значения одинаковы, но границы различаются.

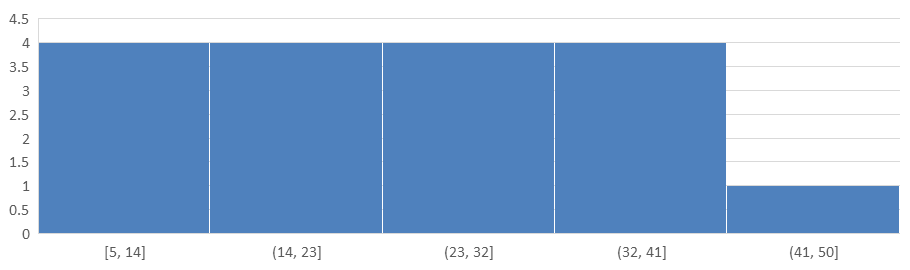

Гистограмма с пятью бинами, рассчитанными из тех же данных

Создание радиальных диаграмм

Радиональные (radar) диаграммы используются для отображения многомерных данных в двумерном формате, позволяя легко сравнивать несколько переменных одновременно. Они особенно полезны для выявления паттернов, сильных и слабых сторон по нескольким метрикам производительности или атрибутам.

Этот пример использует addChart для создания радиальной диаграммы с рядами и категориями по умолчанию, после чего сохраняет презентацию в формате PPTX.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    slide.getShapes().addChart(ChartType.Radar, 20, 20, 500, 300)

    presentation.save("Radar-chart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

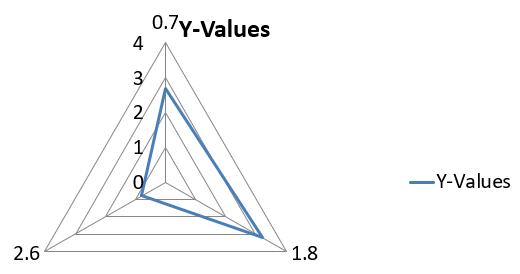

Радиальная диаграмма

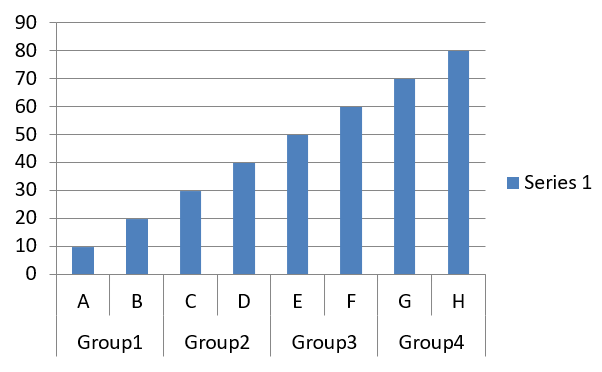

Создание мультикатегорийных диаграмм

Мультикатегорийные диаграммы используются для отображения данных, включающих более одной категориальной группы, позволяя сравнивать значения по нескольким измерениям одновременно. Они особенно полезны, когда необходимо анализировать тенденции и взаимосвязи в сложных многослойных наборах данных.

Этот пример создаёт группированную столбцовую диаграмму с восемью категориями, расположенными в четырёх парах. Метод setGroupingItem задаёт каждой паре общий ярлык на уровне группировки 1, создавая ось категорий с отдельными и групповыми подписьями.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 20, 20, 500, 300)

    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    workbook = chart.getChartData().getChartDataWorkbook()
    workbook.clear(0)

    worksheet_index = 0

    category_cell = workbook.getCell(0, "c2", "A")
    category = chart.getChartData().getCategories().add(category_cell)
    category.getGroupingLevels().setGroupingItem(1, "Group1")
    category_cell = workbook.getCell(0, "c3", "B")
    category = chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "c4", "C")
    category = chart.getChartData().getCategories().add(category_cell)
    category.getGroupingLevels().setGroupingItem(1, "Group2")
    category_cell = workbook.getCell(0, "c5", "D")
    category = chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "c6", "E")
    category = chart.getChartData().getCategories().add(category_cell)
    category.getGroupingLevels().setGroupingItem(1, "Group3")
    category_cell = workbook.getCell(0, "c7", "F")
    category = chart.getChartData().getCategories().add(category_cell)

    category_cell = workbook.getCell(0, "c8", "G")
    category = chart.getChartData().getCategories().add(category_cell)
    category.getGroupingLevels().setGroupingItem(1, "Group4")
    category_cell = workbook.getCell(0, "c9", "H")
    category = chart.getChartData().getCategories().add(category_cell)

    series_name_cell = workbook.getCell(0, "D1", "Series 1")
    series = chart.getChartData().getSeries().add(series_name_cell, ChartType.ClusteredColumn)

    value_cell = workbook.getCell(worksheet_index, "D2", 10)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D3", 20)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D4", 30)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D5", 40)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D6", 50)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D7", 60)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D8", 70)
    series.getDataPoints().addDataPointForBarSeries(value_cell)
    value_cell = workbook.getCell(worksheet_index, "D9", 80)
    series.getDataPoints().addDataPointForBarSeries(value_cell)

    presentation.save("AsposeChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

Мультикатегорийная диаграмма

Создание картографических диаграмм

Картографические диаграммы используются для визуализации географических данных, сопоставляя информацию с конкретными местоположениями, такими как страны, штаты или города. Они особенно полезны для анализа региональных тенденций, демографических данных и пространственного распределения в наглядном виде.

Этот пример использует addChart для создания картографической диаграммы с данными по умолчанию и сохраняет её для просмотра в PowerPoint.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.Map, 20, 20, 500, 300)

    presentation.save("mapChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Результат:

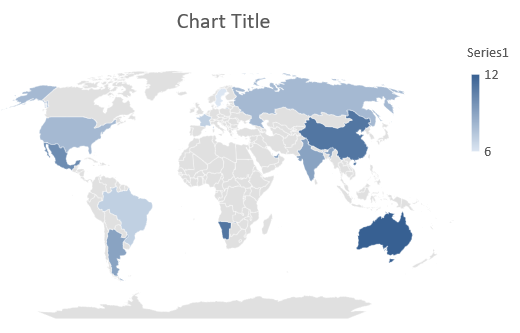

Картографическая диаграмма

Note

Изображение выше показывает сохранённую презентацию, открытую в PowerPoint. Aspose.Slides корректно записывает картографическую диаграмму и её данные, но сама она не рисует карты: когда слайд с такой диаграммой преобразуется в изображение или конвертируется в PDF или SVG, область диаграммы остаётся пустой. Другие фигуры на том же слайде unaffected.

Создание комбинированных диаграмм

Комбинированная диаграмма (или combo chart) объединяет два или более типов диаграмм в одном графике. Эта диаграмма позволяет выделять, сравнивать или исследовать различия между двумя или более наборами данных, помогая выявлять их взаимосвязи.

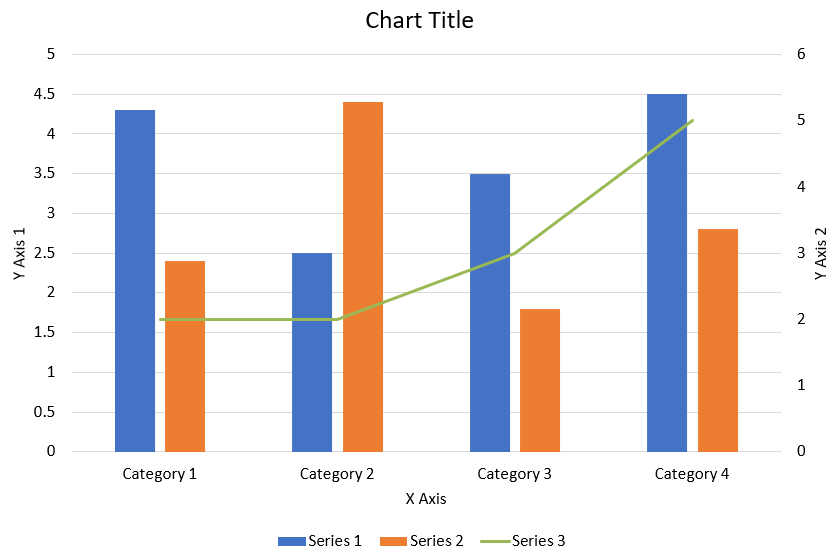

Комбинированная диаграмма

Этот пример объединяет два ряда группированных столбцов с линейным рядом по четырём категориям. Столбцы используют основную вертикальную ось, в то время как setPlotOnSecondAxis размещает линию на второй вертикальной оси справа. Вспомогательные функции настраивают заголовок, легенду, подписи осей и линии сетки.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import AxisPositionType, ChartType, CrossesType, FillType, LegendPositionType, NullableBool, Presentation, SaveFormat

Color = jpype.JClass("java.awt.Color")

def create_combo_chart():
    presentation = Presentation()
    slide = presentation.getSlides().get_Item(0)
    try:
        chart = create_chart_with_first_series(slide)

        add_second_series_to_chart(chart)
        add_third_series_to_chart(chart)

        set_primary_axes_format(chart)
        set_secondary_axes_format(chart)

        presentation.save("combo-chart.pptx", SaveFormat.Pptx)
    finally:
        presentation.dispose()

def create_chart_with_first_series(slide):
    chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 50, 50, 600, 400)

    # Установить заголовок диаграммы.
    chart.setTitle(True)
    chart.getChartTitle().addTextFrameForOverriding("Chart Title")
    chart.getChartTitle().setOverlay(False)
    title_paragraph = chart.getChartTitle().getTextFrameForOverriding().getParagraphs().get_Item(0)
    title_format = title_paragraph.getParagraphFormat().getDefaultPortionFormat()
    title_format.setFontBold(NullableBool.False_)
    title_format.setFontHeight(18.0)

    # Установить легенду диаграммы.
    chart.getLegend().setPosition(LegendPositionType.Bottom)
    chart.getLegend().getTextFormat().getPortionFormat().setFontHeight(12.0)

    # Удалить автоматически сгенерированные ряды и категории.
    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    worksheet_index = 0
    workbook = chart.getChartData().getChartDataWorkbook()

    # Добавить новые категории.
    cell = workbook.getCell(worksheet_index, 1, 0, "Category 1")
    chart.getChartData().getCategories().add(cell)
    cell = workbook.getCell(worksheet_index, 2, 0, "Category 2")
    chart.getChartData().getCategories().add(cell)
    cell = workbook.getCell(worksheet_index, 3, 0, "Category 3")
    chart.getChartData().getCategories().add(cell)
    cell = workbook.getCell(worksheet_index, 4, 0, "Category 4")
    chart.getChartData().getCategories().add(cell)

    # Добавить первый ряд.
    series_name_cell = workbook.getCell(worksheet_index, 0, 1, "Series 1")
    series = chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    series.getParentSeriesGroup().setOverlap(jpype.JByte(-25))
    series.getParentSeriesGroup().setGapWidth(220)

    cell = workbook.getCell(worksheet_index, 1, 1, 4.3)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 2, 1, 2.5)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 3, 1, 3.5)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 4, 1, 4.5)
    series.getDataPoints().addDataPointForBarSeries(cell)

    return chart

def add_second_series_to_chart(chart):
    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    series_name_cell = workbook.getCell(worksheet_index, 0, 2, "Series 2")
    series = chart.getChartData().getSeries().add(series_name_cell, ChartType.ClusteredColumn)

    series.getParentSeriesGroup().setOverlap(jpype.JByte(-25))
    series.getParentSeriesGroup().setGapWidth(220)

    cell = workbook.getCell(worksheet_index, 1, 2, 2.4)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 2, 2, 4.4)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 3, 2, 1.8)
    series.getDataPoints().addDataPointForBarSeries(cell)
    cell = workbook.getCell(worksheet_index, 4, 2, 2.8)
    series.getDataPoints().addDataPointForBarSeries(cell)

def add_third_series_to_chart(chart):
    workbook = chart.getChartData().getChartDataWorkbook()
    worksheet_index = 0

    series_name_cell = workbook.getCell(worksheet_index, 0, 3, "Series 3")
    series = chart.getChartData().getSeries().add(series_name_cell, ChartType.Line)

    cell = workbook.getCell(worksheet_index, 1, 3, 2.0)
    series.getDataPoints().addDataPointForLineSeries(cell)
    cell = workbook.getCell(worksheet_index, 2, 3, 2.0)
    series.getDataPoints().addDataPointForLineSeries(cell)
    cell = workbook.getCell(worksheet_index, 3, 3, 3.0)
    series.getDataPoints().addDataPointForLineSeries(cell)
    cell = workbook.getCell(worksheet_index, 4, 3, 5.0)
    series.getDataPoints().addDataPointForLineSeries(cell)

    series.setPlotOnSecondAxis(True)

def set_primary_axes_format(chart):
    # Настроить горизонтальную ось.
    horizontal_axis = chart.getAxes().getHorizontalAxis()
    horizontal_axis.getTextFormat().getPortionFormat().setFontHeight(12.0)
    horizontal_axis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    set_axis_title(horizontal_axis, "X Axis")

    # Настроить вертикальную ось.
    vertical_axis = chart.getAxes().getVerticalAxis()
    vertical_axis.getTextFormat().getPortionFormat().setFontHeight(12.0)
    vertical_axis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    set_axis_title(vertical_axis, "Y Axis 1")

    # Установить цвет основных вертикальных линий сетки.
    major_grid_lines_format = vertical_axis.getMajorGridLinesFormat().getLine().getFillFormat()
    major_grid_lines_format.setFillType(FillType.Solid)
    color = Color(217, 217, 217)
    major_grid_lines_format.getSolidFillColor().setColor(color)

def set_secondary_axes_format(chart):
    # Настроить вторичную горизонтальную ось.
    secondary_horizontal_axis = chart.getAxes().getSecondaryHorizontalAxis()
    secondary_horizontal_axis.setPosition(AxisPositionType.Bottom)
    secondary_horizontal_axis.setCrossType(CrossesType.Maximum)
    secondary_horizontal_axis.setVisible(False)
    secondary_horizontal_axis.getMajorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill)
    secondary_horizontal_axis.getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    # Настроить вторичную вертикальную ось.
    secondary_vertical_axis = chart.getAxes().getSecondaryVerticalAxis()
    secondary_vertical_axis.setPosition(AxisPositionType.Right)
    secondary_vertical_axis.getTextFormat().getPortionFormat().setFontHeight(12.0)
    secondary_vertical_axis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill)
    secondary_vertical_axis.getMajorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill)
    secondary_vertical_axis.getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill)

    set_axis_title(secondary_vertical_axis, "Y Axis 2")

def set_axis_title(axis, axis_title):
    axis.setTitle(True)
    axis.getTitle().setOverlay(False)
    title_paragraph = axis.getTitle().addTextFrameForOverriding(axis_title).getParagraphs().get_Item(0)
    title_format = title_paragraph.getParagraphFormat().getDefaultPortionFormat()
    title_format.setFontBold(NullableBool.False_)
    title_format.setFontHeight(12.0)

create_combo_chart()

Обновление диаграмм

Aspose.Slides для Python через Java позволяет обновлять диаграммы PowerPoint, изменяя данные диаграммы, её форматирование и стили. Эта возможность упрощает процесс поддержания презентаций в актуальном состоянии с динамичным содержимым и гарантирует, что диаграммы точно отражают текущие данные и визуальные стандарты.

Этот пример обновляет диаграмму с именем «My chart» на первом слайде существующей презентации. Требуются два ряда столбцов с тремя точками данных каждый, при этом подписи категорий находятся в колонке A, а названия рядов — в первой строке первого листа. Пример использует getCell для изменения ячеек книги, обновляет значения рядов, добавляет третий ряд и меняет тип диаграммы на «clustered cylinders» через setType.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Chart, ChartType, Presentation, SaveFormat

chart_name = "My chart"

presentation = Presentation("ExistingChart.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    for shape in slide.getShapes():
        if isinstance(shape, Chart) and chart_name == shape.getName():
            chart = shape
            worksheet_index = 0

            workbook = chart.getChartData().getChartDataWorkbook()

            workbook.getCell(worksheet_index, 1, 0, "Modified Category 1")
            workbook.getCell(worksheet_index, 2, 0, "Modified Category 2")

            series = chart.getChartData().getSeries().get_Item(0)

            workbook.getCell(worksheet_index, 0, 1, "New_Series 1")
            series.getDataPoints().get_Item(0).getValue().setData(90)
            series.getDataPoints().get_Item(1).getValue().setData(123)
            series.getDataPoints().get_Item(2).getValue().setData(44)

            series = chart.getChartData().getSeries().get_Item(1)

            workbook.getCell(worksheet_index, 0, 2, "New_Series 2")
            series.getDataPoints().get_Item(0).getValue().setData(23)
            series.getDataPoints().get_Item(1).getValue().setData(67)
            series.getDataPoints().get_Item(2).getValue().setData(99)

            series_name_cell = workbook.getCell(worksheet_index, 0, 3, "Series 3")
            series = chart.getChartData().getSeries().add(series_name_cell, chart.getType())

            value_cell = workbook.getCell(worksheet_index, 1, 3, 20)
            series.getDataPoints().addDataPointForBarSeries(value_cell)
            value_cell = workbook.getCell(worksheet_index, 2, 3, 50)
            series.getDataPoints().addDataPointForBarSeries(value_cell)
            value_cell = workbook.getCell(worksheet_index, 3, 3, 30)
            series.getDataPoints().addDataPointForBarSeries(value_cell)

            chart.setType(ChartType.ClusteredCylinder)

    presentation.save("AsposeChartModified.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Установка диапазона данных для диаграммы

Чтобы просмотреть диапазон, уже используемый существующей диаграммой, см. Retrieve a Chart’s Data Range.

Aspose.Slides для Python через Java предоставляет гибкость определения конкретного диапазона данных из листа в качестве источника данных вашей диаграммы. Это означает, что вы можете напрямую сопоставлять часть листа с диаграммой, контролируя, какие ячейки участвуют в рядах и категориях диаграммы. В результате вы сможете легко обновлять и синхронизировать диаграммы с последними изменениями данных в листе, обеспечивая актуальность и точность информации в презентациях PowerPoint.

Этот пример использует setRange для установки источника данных диаграммы с именем «My chart» на первом слайде существующей презентации в Sheet1!A1:B4. Книга диаграммы должна содержать указанный лист и заполненный диапазон с заголовком ряда в первой строке, подписью категорий в колонке A и тремя значениями в колонке B.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import Chart, Presentation, SaveFormat

chart_name = "My chart"

presentation = Presentation("ExistingChart.pptx")
try:
    slide = presentation.getSlides().get_Item(0)

    for shape in slide.getShapes():
        if isinstance(shape, Chart) and chart_name == shape.getName():
            chart = shape
            chart.getChartData().setRange("Sheet1!A1:B4")

    presentation.save("SetDataRange.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

Использование стандартных маркеров в диаграммах

При использовании стандартных маркеров в диаграммах каждый ряд автоматически получает различный символ маркера по умолчанию.

Этот пример использует addChart для создания диаграммы с двумя линейными рядами и легендой. Настройки маркера, полученные через getMarker, сохраняют автоматически назначенные символы маркеров. Первый ряд включает отрицательное значение и пропущенное значение, представленное None, в то время как второй ряд имеет значение для каждой категории.

import jpype
import asposeslides

if not jpype.isJVMStarted():
    jpype.startJVM()

from asposeslides.api import ChartType, Presentation, SaveFormat

presentation = Presentation()
try:
    slide = presentation.getSlides().get_Item(0)

    chart = slide.getShapes().addChart(ChartType.LineWithMarkers, 10, 10, 400, 400)

    chart.getChartData().getSeries().clear()
    chart.getChartData().getCategories().clear()

    workbook = chart.getChartData().getChartDataWorkbook()

    series_name_cell = workbook.getCell(0, 0, 1, "Series 1")
    series = chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    category_cell = workbook.getCell(0, 1, 0, "C1")
    chart.getChartData().getCategories().add(category_cell)
    value_cell = workbook.getCell(0, 1, 1, 24)
    series.getDataPoints().addDataPointForLineSeries(value_cell)

    category_cell = workbook.getCell(0, 2, 0, "C2")
    chart.getChartData().getCategories().add(category_cell)
    value_cell = workbook.getCell(0, 2, 1, 23)
    series.getDataPoints().addDataPointForLineSeries(value_cell)

    category_cell = workbook.getCell(0, 3, 0, "C3")
    chart.getChartData().getCategories().add(category_cell)
    value_cell = workbook.getCell(0, 3, 1, -10)
    series.getDataPoints().addDataPointForLineSeries(value_cell)

    category_cell = workbook.getCell(0, 4, 0, "C4")
    chart.getChartData().getCategories().add(category_cell)
    value_cell = workbook.getCell(0, 4, 1, None)
    series.getDataPoints().addDataPointForLineSeries(value_cell)

    series_name_cell = workbook.getCell(0, 0, 2, "Series 2")
    second_series = chart.getChartData().getSeries().add(series_name_cell, chart.getType())

    value_cell = workbook.getCell(0, 1, 2, 30)
    second_series.getDataPoints().addDataPointForLineSeries(value_cell)
    value_cell = workbook.getCell(0, 2, 2, 10)
    second_series.getDataPoints().addDataPointForLineSeries(value_cell)
    value_cell = workbook.getCell(0, 3, 2, 60)
    second_series.getDataPoints().addDataPointForLineSeries(value_cell)
    value_cell = workbook.getCell(0, 4, 2, 40)
    second_series.getDataPoints().addDataPointForLineSeries(value_cell)

    chart.setLegend(True)
    chart.getLegend().setOverlay(False)

    presentation.save("DefaultMarkersInChart.pptx", SaveFormat.Pptx)
finally:
    presentation.dispose()

FAQ

Какие типы диаграмм поддерживает Aspose.Slides для Python через Java?

Aspose.Slides для Python через Java поддерживает широкий набор типов диаграмм, включая столбчатые, линейные, круговые, областные, точечные, гистограммы, радиальные и многие другие. Эта гибкость позволяет выбрать наиболее подходящий тип диаграммы для ваших потребностей в визуализации данных.

Как добавить новую диаграмму на слайд?

Чтобы добавить диаграмму, сначала создайте экземпляр класса Presentation, получите нужный слайд по его индексу, а затем вызовите метод добавления диаграммы, указав тип диаграммы и начальные данные. Этот процесс интегрирует диаграмму непосредственно в вашу презентацию.

Как обновить данные, отображаемые в диаграмме?

Вы можете обновить данные диаграммы, получив доступ к её книге данных (ChartDataWorkbook), очистив любые ряды и категории по умолчанию и затем добавив свои пользовательские данные. Это позволяет программно освежать диаграмму, отражая самые новые данные.

Можно ли настроить внешний вид диаграммы?

Да, Aspose.Slides для Python через Java предоставляет обширные возможности настройки. Вы можете изменять цвета, шрифты, подписи, легенды и другие элементы форматирования, чтобы адаптировать внешний вид диаграммы под конкретные требования дизайна.

Настройка диаграмм презентаций в Python
