Prezentációs alakzatok testreszabása C++-ban

Miről szól ez az oldal

Alakzatok létrehozása és testreszabása PowerPoint prezentációkban az Aspose.Slides for C++ segítségével: geometriai utak, ívelt sarkok, összetett alakzatok.

Áttekintés

Ez a cikk elmagyarázza, hogyan lehet testreszabni a prezentáció alakzatokat az Aspose.Slides-ban, az alakzatgeometria szerkesztésével szerkesztési pontok és geometriai utak segítségével. Bemutatja, hogyan kell használni a GeometryPath és a IGeometryPath elemeket a meglévő alakzatok módosításához, alapvető út szerkesztési műveletek végrehajtásához, pontok hozzáadásához vagy eltávolításához, és a frissített geometria visszaalkalmazásához egy alakzatra.

Emellett bemutatja, hogyan lehet egyéni és összetett alakzatokat létrehozni, ívelt sarkokkal rendelkező alakzatokat építeni, valamint meghatározni, hogy egy alakzat geometria zárt‑e.

Alakzat módosítása szerkesztési pontokkal

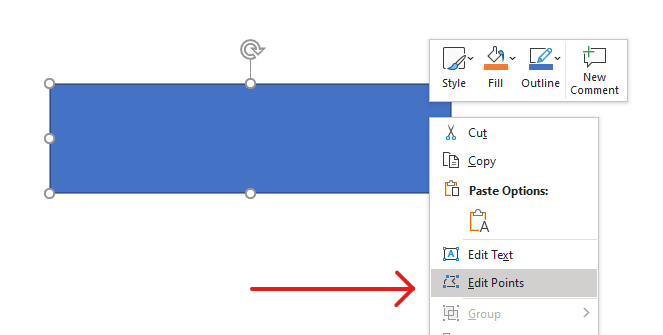

PowerPointban a Edit Points segítségével módosíthat egy négyzetet:

Egy sarkot befelé vagy kifelé mozgathat.
Egy pont görbületét állíthatja.
Új pontokat adhat hozzá.

A szerkesztési pontok használata lehetővé teszi az alakzat körvonalának módosítását vagy egy meglévő alakzat alapul vételét egy újhoz.

Alakzat szerkesztési tippek

overview_image

PowerPoint alakzatok szerkesztésekor tartsa szem előtt a következő fogalmakat:

Egy alakzat (vagy annak útja) lehet zárt vagy nyitott.
Az alakzat útja horgonypontokból áll, amelyeket szegmensek kötnek össze.
Egy szegmens lehet egyenes vagy íves. A horgonypontok és a vezérlőkarok határozzák meg alakját.
A horgonypontok lehetnek sarokpontok, egyenes pontok vagy sima pontok:
- Sarokpont esetén a szomszédos szegmensek szöggel találkozhatnak.
- Sima pont esetén a két vezérlőkar egyvonalú és egyenlő távolságra van a horgonyponttól.
- Egyenes pont esetén a két vezérlőkar egyvonalú, de eltérő távolságra lehet a horgonyponttól.
A horgonypontok mozgatása vagy a karjaik állítása megváltoztatja az alakzat körvonalát.

A PowerPoint alakzatok szerkesztéséhez Aspose.Slides a GeometryPath osztályt és az IGeometryPath interfészt biztosítja.

A GeometryPath példány egy IGeometryShape objektum geometriai útját képviseli.
A IGeometryShape példányból a IGeometryShape::GetGeometryPaths metódussal kérhető le a GeometryPath.
Egy alakzat GeometryPath beállításához használhatja a IGeometryShape::SetGeometryPath metódust egyetlen út esetén, illetve a IGeometryShape::SetGeometryPaths metódust több út esetén.
Szegmensek hozzáadásához használhatja az IGeometryPath alatti metódusokat.
Az IGeometryPath::set_Stroke és az IGeometryPath::set_FillMode metódusokkal beállíthatja egy geometriai út megjelenését.
Az IGeometryPath::get_PathData metódussal lekérhető egy GeometryShape geometriai útja szegmens tömbként.

Egyszerű szerkesztési műveletek

Használja az alábbi metódusokat egy geometriai út szerkesztéséhez. Az indexet elfogadó túlterhelések egy szegmenst szúrnak be a nullától indexelt pozícióba a szegmens tömbben.

Művelet	Metódus
Egyenes vonal hozzáfűzése vagy beszúrása.	GeometryPath::LineTo
Két vezérlőponttal és egy végponttal rendelkező köb‑Bézier‑görbe hozzáfűzése vagy beszúrása.	GeometryPath::CubicBezierTo
Egy vezérlőponttal és egy végponttal rendelkező kvadratikus Bézier‑görbe hozzáfűzése vagy beszúrása.	GeometryPath::QuadraticBezierTo
Ellipszis ív hozzáfűzése a megadott méretekkel és fokban kifejezett szögekkel.	GeometryPath::ArcTo
Az aktuális alakzat lezárása az végpont és a kezdőpont összekötésével.	GeometryPath::CloseFigure
Alakzat kezdőpontjának beállítása.	GeometryPath::MoveTo
Szegmens eltávolítása a nullától indexelt pozícióban.	GeometryPath::RemoveAt

Egyéni pontok hozzáadása egy alakzathoz

Ez a példa két pontot szúr be egy téglalap alakzatba a GeometryPath::LineTo segítségével, majd a módosított úttal a IGeometryShape::SetGeometryPath alkalmazza azt. A koordináták az alakzathoz relatívak: mindkét új pont a középpontjában helyezkedik el, 100 pont nyugatra és 50 pont felfelé a bal felső saroktól. Az 1‑es és 4‑es szegmensindexek a felső és alsó szélén helyezik el őket, behúzva ezeket a széleket.

#include <DOM/IAutoShape.h>
#include <DOM/IGeometryPath.h>
#include <DOM/IShapeCollection.h>
#include <DOM/ISlide.h>
#include <DOM/ISlideCollection.h>
#include <DOM/Presentation.h>
#include <DOM/ShapeType.h>
#include <system/smart_ptr.h>

using namespace Aspose::Slides;
using namespace System;

auto presentation = System::MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Rectangle, 100.0f, 100.0f, 200.0f, 100.0f);

auto geometryPath = shape->GetGeometryPaths()->idx_get(0);
geometryPath->LineTo(100.0f, 50.0f, 1);
geometryPath->LineTo(100.0f, 50.0f, 4);

shape->SetGeometryPath(geometryPath);

example1_image

Pontok eltávolítása egy alakzatról

Ez a példa egy szív alakú körvonalat módosít azzal, hogy a 2‑es (nullától indexelt) szegmenst eltávolítja a GeometryPath::RemoveAt segítségével. A módosított út alkalmazása a IGeometryShape::SetGeometryPath metódussal frissíti az alakzat kontúrját.

#include <DOM/IAutoShape.h>
#include <DOM/IGeometryPath.h>
#include <DOM/IShapeCollection.h>
#include <DOM/ISlide.h>
#include <DOM/ISlideCollection.h>
#include <DOM/Presentation.h>
#include <DOM/ShapeType.h>
#include <system/smart_ptr.h>

using namespace Aspose::Slides;
using namespace System;

auto presentation = System::MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Heart, 100.0f, 100.0f, 300.0f, 300.0f);

auto path = shape->GetGeometryPaths()->idx_get(0);
path->RemoveAt(2);

shape->SetGeometryPath(path);

example2_image

Egyéni alakzat létrehozása

Ez a példa egy ötszögletű csillagot épít a GeometryPath segítségével. A 100‑es és 50‑es pont méretű külső‑ és belső‑sugár váltakozása adja meg a csúcsokat és a bemetszéseket; a 72 fokos lépés egyenlően osztja el az öt csúcsot. Az út a GeometryPath::CloseFigure segítségével záródik, majd a IGeometryShape::SetGeometryPath alkalmazásával egy téglalap alakzatra kerül, felülírva annak körvonalát.

#include <DOM/GeometryPath.h>
#include <DOM/IAutoShape.h>
#include <DOM/IShapeCollection.h>
#include <DOM/ISlide.h>
#include <DOM/ISlideCollection.h>
#include <DOM/Presentation.h>
#include <DOM/ShapeType.h>
#include <drawing/point_f.h>
#include <system/collections/list.h>
#include <system/math.h>
#include <system/smart_ptr.h>

using namespace Aspose::Slides;
using namespace System;
using namespace System::Collections::Generic;
using namespace System::Drawing;

auto points = System::MakeObject<List<PointF>>();

auto outerRadius = 100.0f;
auto innerRadius = 50.0f;
auto angleStep = 72;

for (auto angle = -90; angle < 270; angle += angleStep)
{
    auto radians = angle * (Math::PI / 180.f);
    auto x = outerRadius * Math::Cos(radians);
    auto y = outerRadius * Math::Sin(radians);
    points->Add(PointF((float)x + outerRadius, (float)y + outerRadius));

    radians = Math::PI * (angle + angleStep / 2) / 180.0;
    x = innerRadius * Math::Cos(radians);
    y = innerRadius * Math::Sin(radians);
    points->Add(PointF((float)x + outerRadius, (float)y + outerRadius));
}

auto starPath = System::MakeObject<GeometryPath>();
starPath->MoveTo(points->idx_get(0));

for (auto i = 1; i < points->get_Count(); i++)
{
    starPath->LineTo(points->idx_get(i));
}

starPath->CloseFigure();

auto presentation = System::MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Rectangle, 100.0f, 100.0f, outerRadius * 2, outerRadius * 2);
shape->SetGeometryPath(starPath);

example3_image

Összetett egyéni alakzat létrehozása

Ez a példa két zárt GeometryPath objektumot definiál az alakzat felső és alsó harmadához. Mindkét út IGeometryShape::SetGeometryPaths segítségével való alkalmazása egyetlen összetett alakzatot hoz létre, melynek középső harmadában rés található.

#include <DOM/GeometryPath.h>
#include <DOM/IAutoShape.h>
#include <DOM/IGeometryPath.h>
#include <DOM/IShapeCollection.h>
#include <DOM/ISlide.h>
#include <DOM/ISlideCollection.h>
#include <DOM/Presentation.h>
#include <DOM/ShapeType.h>
#include <system/smart_ptr.h>

using namespace Aspose::Slides;
using namespace System;

auto presentation = System::MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Rectangle, 100.0f, 100.0f, 200.0f, 100.0f);

auto topPath = System::MakeObject<GeometryPath>();
topPath->MoveTo(0.0f, 0.0f);
topPath->LineTo(shape->get_Width(), 0.0f);
topPath->LineTo(shape->get_Width(), shape->get_Height() / 3);
topPath->LineTo(0.0f, shape->get_Height() / 3);
topPath->CloseFigure();

auto bottomPath = System::MakeObject<GeometryPath>();
bottomPath->MoveTo(0.0f, shape->get_Height() / 3 * 2);
bottomPath->LineTo(shape->get_Width(), shape->get_Height() / 3 * 2);
bottomPath->LineTo(shape->get_Width(), shape->get_Height());
bottomPath->LineTo(0.0f, shape->get_Height());
bottomPath->CloseFigure();

auto paths = System::MakeArray<SharedPtr<IGeometryPath>>({ topPath, bottomPath });

shape->SetGeometryPaths(paths);

example4_image

Egyéni alakzat ívelt sarkokkal

Ez a példa egyenes szegmenseket kombinál a GeometryPath::ArcTo segítségével, hogy egy befelé ívelt sarkokkal rendelkező alakzatot hozzon létre. Minden sarokméret beállítja az ív szélességét és magasságát pontban, a -90 fokos ív pedig egy óramutatóval ellentétes negyed‑ellipszist rajzol. A kész út a IGeometryShape::SetGeometryPath segítségével kerül alkalmazásra, és a bemutató PPTX formátumban mentésre kerül.

#include <DOM/GeometryPath.h>
#include <DOM/IAutoShape.h>
#include <DOM/IShapeCollection.h>
#include <DOM/ISlide.h>
#include <DOM/ISlideCollection.h>
#include <DOM/Presentation.h>
#include <DOM/ShapeType.h>
#include <Export/SaveFormat.h>
#include <drawing/point_f.h>

using namespace Aspose::Slides;
using namespace Aspose::Slides::Export;
using namespace System::Drawing;

auto shapeX = 20.f;
auto shapeY = 20.f;
auto shapeWidth = 300.f;
auto shapeHeight = 200.f;

auto leftTopSize = 50.f;
auto rightTopSize = 20.f;
auto rightBottomSize = 40.f;
auto leftBottomSize = 10.f;

auto presentation = System::MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Custom, shapeX, shapeY, shapeWidth, shapeHeight);

auto topLeft = PointF(leftTopSize, 0.0f);
auto topRight = PointF(shapeWidth - rightTopSize, 0.0f);
auto rightBottom = PointF(shapeWidth, shapeHeight - rightBottomSize);
auto bottomLeft = PointF(leftBottomSize, shapeHeight);
auto leftTop = PointF(0.0f, leftTopSize);

auto geometryPath = System::MakeObject<GeometryPath>();
geometryPath->MoveTo(topLeft);
geometryPath->LineTo(topRight);
geometryPath->ArcTo(rightTopSize, rightTopSize, 180.0f, -90.0f);
geometryPath->LineTo(rightBottom);
geometryPath->ArcTo(rightBottomSize, rightBottomSize, -90.0f, -90.0f);
geometryPath->LineTo(bottomLeft);
geometryPath->ArcTo(leftBottomSize, leftBottomSize, 0.0f, -90.0f);
geometryPath->LineTo(leftTop);
geometryPath->ArcTo(leftTopSize, leftTopSize, 90.0f, -90.0f);
geometryPath->CloseFigure();

shape->SetGeometryPath(geometryPath);

presentation->Save(u"output.pptx", SaveFormat::Pptx);

Megállapítás, hogy egy alakzat geometria zárt‑e

Az alábbi segédfüggvény ellenőrzi, hogy minden nem üres geometriai út záró szegmenssel végződik‑e. A IGeometryPath::get_PathData adatot olvassa, és a végső szegmens IPathSegment::get_PathCommand értékét a PathCommandType::Close típusúval hasonlítja össze. Hamis értéket ad vissza, ha nincs nem üres út. Ez a függvény az egyes utak végső parancsát ellenőrzi; nem vizsgálja meg az út minden részalakját. A példa True értéket ír ki egy téglalap esetén.

#include <DOM/Presentation.h>
#include <DOM/ISlide.h>
#include <DOM/IShapeCollection.h>
#include <DOM/IAutoShape.h>
#include <DOM/IGeometryShape.h>
#include <DOM/IGeometryPath.h>
#include <DOM/ShapeType.h>
#include <system/array.h>
#include <system/smart_ptr.h>
#include <system/console.h>
#include <DOM/IPathSegment.h>
#include <DOM/PathCommandType.h>

using namespace Aspose::Slides;
using namespace System;

auto isGeometryClosed = [](SharedPtr<IGeometryShape> geometryShape)
{
    auto hasNonemptyPath = false;
    for (auto&& geometryPath : geometryShape->GetGeometryPaths())
    {
        auto segments = geometryPath->get_PathData();
        if (segments->get_Length() == 0)
        {
            continue;
        }

        hasNonemptyPath = true;
        auto lastSegment = segments->idx_get(segments->get_Length() - 1);
        if (lastSegment->get_PathCommand() != PathCommandType::Close)
        {
            return false;
        }
    }
    return hasNonemptyPath;
};

auto presentation = MakeObject<Presentation>();
auto slide = presentation->get_Slide(0);

auto shape = slide->get_Shapes()->AddAutoShape(ShapeType::Rectangle, 100, 100, 200, 100);
Console::WriteLine(isGeometryClosed(shape));

Alakzatelemek kinyerése és vizsgálata

Használja a IGeometryShape::CreateShapeElements metódust egy meglévő alakzat elemeinek vizsgálatához, melyek útpontokat és ponttípusokat tartalmazó elemekként jelennek meg. A visszaadott IShapeElement minden példányát alakítsa ShapeElement típusra, hogy elérhesse a get_PathPoints és a get_PathTypes tömböket. Ez a reprezentáció hasznos kontúr‑elemzéshez vagy a geometria egyedi rajzolóeszközöknek való átadásához.

A példa megnyit egy bemutatót, megtalálja az első geometriai alakzatot az első dián, és kiírja annak út szegmenseit. Használjon egy olyan bemutatót, amelynek alakzata egyenes és íves szegmenseket is tartalmaz, hogy mindkét kimenetet lássa. A csoporton belüli keresést a példa nem végzi.

#include <DOM/Presentation.h>
#include <DOM/ISlide.h>
#include <DOM/IShapeCollection.h>
#include <DOM/IAutoShape.h>
#include <DOM/IGeometryShape.h>
#include <DOM/IGeometryPath.h>
#include <DOM/ShapeType.h>
#include <system/array.h>
#include <system/smart_ptr.h>
#include <system/console.h>
#include <DOM/IShapeElement.h>
#include <DOM/ShapeElement.h>

using namespace Aspose::Slides;
using namespace System;

auto presentation = MakeObject<Presentation>(u"input.pptx");
auto slide = presentation->get_Slide(0);

SharedPtr<IGeometryShape> shape;
for (auto&& candidate : slide->get_Shapes())
{
    shape = AsCast<IGeometryShape>(candidate);
    if (shape != nullptr)
    {
        break;
    }
}
if (shape == nullptr)
{
    Console::WriteLine(u"No geometry shape found on the first slide.");
    return;
}

for (auto&& element : shape->CreateShapeElements())
{
    auto shapeElement = ExplicitCast<ShapeElement>(element);
    auto points = shapeElement->get_PathPoints();
    auto types = shapeElement->get_PathTypes();
    Console::WriteLine(u"Shape element:");

    for (auto i = 0; i < points->get_Length(); i++)
    {
        auto pointType = types[i] & 0x07; // Tartsa meg a szegmens típust, a flag-eket kihagyva.
        switch (pointType)
        {
            case 0:
                Console::WriteLine(u"Start figure at {0}", points[i]);
                break;
            case 1:
                Console::WriteLine(u"Line to {0}", points[i]);
                break;
            case 3:
                Console::WriteLine(u"Cubic Bezier: controls {0}, {1}; end {2}", points[i], points[i + 1], points[i + 2]);
                i += 2; // Consume both control points and the endpoint.
                break;
        }
        if ((types[i] & 0x80) != 0)
        {
            Console::WriteLine(u"Close subpath back to its starting point.");
        }
    }
}

A tömbök index szerint egyeznek: points[i] egy pont, a types[i] pedig annak szerepét írja le. Az 0 típusú bejegyzés egy új figura kezdetét jelzi, az 1 típusú egy vonalat a korábbi pontból a jelenlegibe. Egy köb‑Bézier szegmens a korábbi végpontból indul, és három egymást követő 3 típusú bejegyzést használ: két vezérlőpontot, majd az új végpontot. A ciklus ezeket a három bejegyzést egyszerre fogyasztja, és a végpont zártságát ellenőrzi.

A ponttípusok flag‑eket is tartalmazhatnak. Maszkáljon a 0x07 értékkel a szegmens típus azonosításához, és külön ellenőrizze a 0x80‑at a zárt alútrész felismeréséhez. Például a 129 (0x81) egy olyan vonal‑végpont, amely zárja az alútrészt, míg a 131 (0x83) egy Bézier‑végpont, amely szintén zár. Ha csak a nyers értéket hasonlítja 1‑hez vagy 3‑as értékhez, ezeket a helyzeteket figyelmen kívül hagyja. Más flag‑ek, például a szaggatottság (0x10) vagy a marker (0x20), nem változtatják meg az alap szegmens típusát.

Koordináták és transzformációk. A pontok pontban vannak megadva (1/72 hüvelyk), az X jobbra, a Y lefelé növekszik. Nem csoportosított alakzat esetén a kinyert koordináták már tartalmazzák a get_X és get_Y által visszaadott pozíciót, és tükrözik az aktuális szélességet és magasságot. Például egy forgatás nélküli téglalap (100, 200)‑nél, 120 × 80 mérettel, a kontúr határa (100, 200)–(220, 280). Ne adja hozzá újra az alakzat pozícióját; vonja ki az X‑et és Y‑t a nem forgatott kerethez viszonyított koordinátákhoz.

A kinyert pontok nem veszik figyelembe a set_Rotation vagy a vízszintes és függőleges tükrözések által beállított forgatást. A megjelenített kontúr reprodukálásához ezeket a transzformációkat az alakzat középpontja körül alkalmazza. Csoportosított alakzatoknál számítson a csoportkoordináta-leképezésre és a transzformációkra is; ne feltételezze, hogy a kinyert pontok már a végleges diakép koordinátái, és ne alkalmazzon egy további eltolást vagy méretezést, ha már a gyermek keretben szerepelnek.

Vizsgálat vs. szerkesztés. A kinyert tömbök a kontúrt írják le; ezek módosítása nem frissíti az eredeti alakzatot. Válassza ezt a megközelítést, ha a pont‑típus tömbökre van szüksége elemzéshez vagy saját rajzolókódhoz. Használja a GetGeometryPaths metódust, ha a geometriai parancsokra van szüksége az alakzat helyi koordináta‑rendszerében, vagy ha a geometria szerkesztése a cél. A szerkesztett utak alkalmazásához használja a SetGeometryPath vagy a SetGeometryPaths metódusokat.

GeometryPath átalakítása GraphicsPath‑re

Az aktuális Aspose.Slides for C++ nyilvános API nem teszi közzé a geometriai utak és a graphics path‑ok közötti átalakításokat. Kontúrok vizsgálatához használja a fenti módon kinyert alakzatelemeket. Alakzat szerkesztéséhez használjon geometriai utakat, és alkalmazza a frissített utakat az alakzatra.

GYIK

Mi történik a kitöltéssel és a körvonallal a geometria cseréje után?

A stílus megmarad az alakzaton; csak a kontúr változik. A kitöltés és a körvonal automatikusan alkalmazásra kerül az új geometriára.

Hogyan forgassam helyesen az egyéni alakzatot a geometriai adatokkal együtt?

Használja az alakzat set_Rotation metódusát; a geometria a shape‑hez kapcsolódó koordináta‑rendszer miatt együtt forgik.

Átalakíthatom-e az egyéni alakzatot képpé a „lezáráshoz”?

Igen. Exportálja a szükséges diát vagy a alakzatot magát raszter formátumba; ez egyszerűsíti a komplex geometriákkal való további munkát.

Kötők kezelése prezentációkban C++-ban Add Ellipses to Presentations in C++
