Gestire le serie di dati del grafico nelle presentazioni in Python
Panoramica

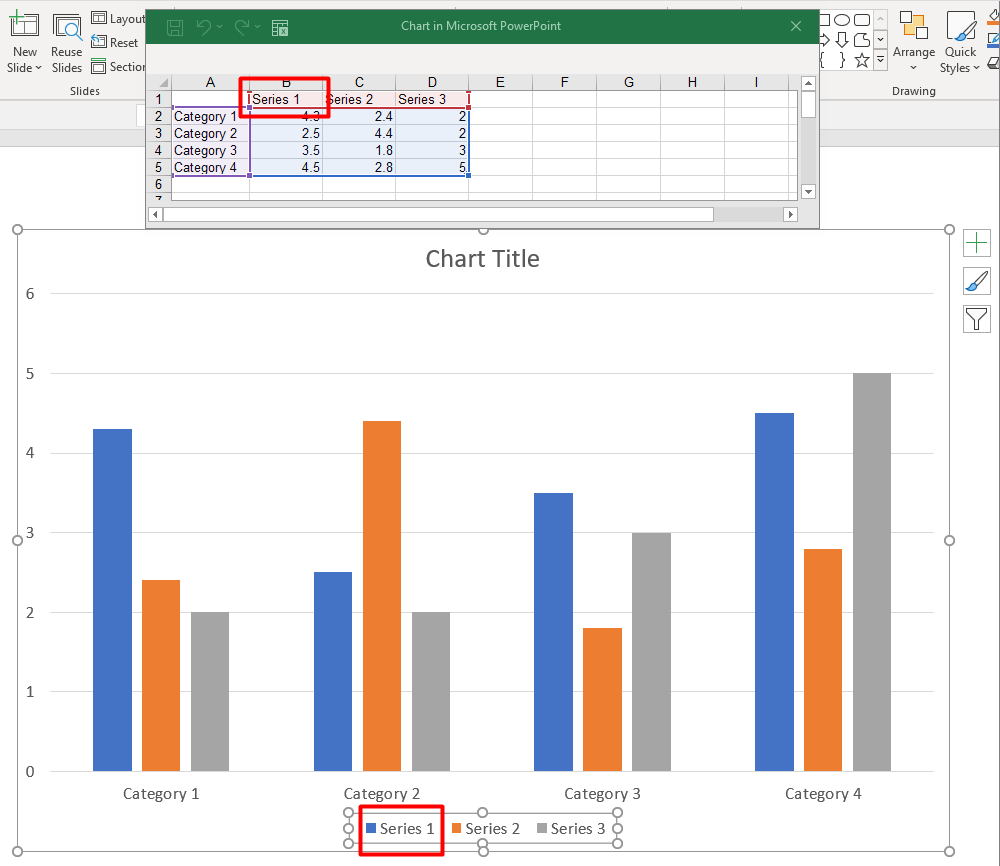

Un grafico archivia i suoi dati tracciati in una cartella di lavoro dei dati del grafico. Un ChartSeries rappresenta un insieme di valori correlati, e ciascun ChartDataPoint nella serie si riferisce a una o più celle della cartella di lavoro. Gli oggetti ChartCategory forniscono le etichette o i valori di raggruppamento condivisi dalla serie. Il nome della serie, le categorie e i valori dei punti sono quindi collegati agli oggetti ChartDataCell anziché essere archiviati solo come testo visualizzato.
Per un grafico a colonne tipico, la cartella di lavoro predefinita utilizza la riga 0 per i nomi delle serie, la colonna 0 per i nomi delle categorie e le celle rimanenti per i valori delle serie. Gli indici di foglio, riga e colonna passati a ChartDataWorkbook.get_cell sono basati su zero. Questo layout è utile quando si crea un grafico con dati predefiniti, ma non si deve presumere che ogni grafico esistente lo utilizzi. Per una presentazione caricata, ispezionare le celle a cui fanno riferimento le serie, le categorie e i punti dati prima di modificare i valori della cartella di lavoro.
Le impostazioni del grafico hanno tre ambiti diversi:
- Le impostazioni a livello di serie, come ChartSeries.format, forniscono l’aspetto predefinito per tutti i punti in una serie.
- Le impostazioni a livello di punto dati, come ChartDataPoint.format, sovrascrivono l’aspetto della serie per un punto.
- Le impostazioni di gruppo si applicano alle serie compatibili che appartengono allo stesso ChartSeriesGroup. Accedere al gruppo tramite ChartSeries.parent_series_group quando è necessario impostare opzioni come sovrapposizione o larghezza dello spazio.
Quando non è impostato alcun riempimento esplicito per punto o serie, lo stile e il tema del grafico determinano l’aspetto automatico. Quando sono presenti sia formattazioni della serie sia del punto, la formattazione del punto prevale per quel punto.
Imposta la sovrapposizione della serie del grafico
ChartSeries.overlap indica quanto le barre o le colonne si sovrappongono in un grafico 2D, da -100 a 100 percento. È una proiezione di sola lettura dell’impostazione sul gruppo di serie padre. Impostare ChartSeriesGroup.overlap per aggiornare tutte le serie compatibili in quel gruppo. Questa opzione si applica ai tipi di grafico che visualizzano barre o colonne raggruppate; non influisce sui gruppi di serie non correlati in un grafico combinato.
L’esempio seguente imposta la sovrapposizione per il gruppo che contiene la prima serie:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
overlap_percent = 30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
# Il nuovo grafico contiene serie di esempio, categorie e valori.
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.parent_series_group.overlap = overlap_percent
presentation.save("series_overlap.pptx", slides.export.SaveFormat.PPTX)
Il risultato:
Modifica il colore di riempimento della serie
Usare ChartSeries.format per impostare il riempimento predefinito per un’intera serie. Se un punto ha già un riempimento esplicito, la sua impostazione ChartDataPoint.format sovrascrive il riempimento della serie per quel punto.
L’esempio seguente applica un riempimento solido blu alla prima serie:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = drawing.Color.blue
presentation.save("series_color.pptx", slides.export.SaveFormat.PPTX)
Il risultato:
Modifica il nome della serie
Il nome di una serie è archiviato nella cartella di lavoro dei dati del grafico ed è normalmente visualizzato nella legenda. Nella cartella di lavoro predefinita creata per un grafico a colonne raggruppate, la cella B1 è alla riga 0, colonna 1 e contiene il nome della prima serie. Le costanti nominate nell’esempio seguente rendono esplicita tale struttura:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
worksheet_index = 0
series_name_row_index = 0
first_series_column_index = 1
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
workbook = chart.chart_data.chart_data_workbook
series_name_cell = workbook.get_cell(worksheet_index, series_name_row_index, first_series_column_index)
series_name_cell.value = "Revenue"
presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)
È inoltre possibile aggiornare la cella già referenziata da ChartSeries.name. Questo approccio evita di presumere una riga e colonna particolari in un grafico esistente:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
first_name_cell_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series_name_cell = series.name.as_cells[first_name_cell_index]
series_name_cell.value = "Revenue"
presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)
Il risultato:
Crea una serie con un nome da più celle
Un nome di serie composito è utile quando il nome di un prodotto e il periodo di rendicontazione sono archiviati in celle separate della cartella di lavoro. Ad esempio, è possibile combinare Product A in B1 e 2026 in C1 in un unico nome di serie mantenendo entrambe le parti collegate alle loro celle di origine.
Usare ChartDataWorkbook.get_cell_collection per recuperare l’intervallo di nomi, quindi passare tale raccolta a ChartSeriesCollection.add. L’argomento skip_hidden_cells controlla se includere le celle nascoste: True le esclude, mentre False le include. Questo esempio usa False per includere ogni cella nell’intervallo di nomi.
L’esempio seguente crea una presentazione con una serie e due punti dati. Le celle B1:C1 forniscono solo il nome della serie; A2:A3 forniscono le etichette delle categorie, e B2:B3 forniscono i valori numerici.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 620, 180)
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
chart.has_legend = True
workbook = chart.chart_data.chart_data_workbook
workbook.clear(0)
# Queste due celle forniscono il nome della serie.
workbook.get_cell(0, 0, 1, "Product A")
workbook.get_cell(0, 0, 2, "2026")
name_cells = workbook.get_cell_collection("Sheet1!$B$1:$C$1", False)
series = chart.chart_data.series.add(name_cells, charts.ChartType.CLUSTERED_COLUMN)
# Celle separate forniscono le categorie e i punti dati numerici.
north_category = workbook.get_cell(0, 1, 0, "North")
south_category = workbook.get_cell(0, 2, 0, "South")
chart.chart_data.categories.add(north_category)
chart.chart_data.categories.add(south_category)
north_value = workbook.get_cell(0, 1, 1, 120)
south_value = workbook.get_cell(0, 2, 1, 150)
series.data_points.add_data_point_for_bar_series(north_value)
series.data_points.add_data_point_for_bar_series(south_value)
presentation.save("composite_series_name.pptx", slides.export.SaveFormat.PPTX)
Il nome della serie risultante è Product A 2026, con uno spazio tra i due valori delle celle. La leggenda lo visualizza come una voce per entrambe le colonne. L’immagine sotto è stata renderizzata dalla presentazione salvata:
Ottieni il colore di riempimento automatico della serie
ChartSeries.get_automatic_series_color restituisce il colore calcolato dall’indice della serie e dallo stile del grafico. Questo è il colore utilizzato quando il riempimento della serie non è stato definito esplicitamente. Chiamare il metodo legge il colore calcolato; non assegna un nuovo riempimento.
L’esempio seguente stampa il colore automatico di ogni serie predefinita:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series_count = len(chart.chart_data.series)
for series_index in range(series_count):
series = chart.chart_data.series[series_index]
automatic_color = series.get_automatic_series_color()
print(f"Series {series_index}: {automatic_color.name}")
Output di esempio per lo stile di grafico predefinito:
Series 0: ff4f81bd
Series 1: ffc0504d
Series 2: ff9bbb59
I colori esatti dipendono dallo stile e dal tema del grafico.
Imposta il colore di riempimento invertito per una serie di grafico
Per le serie a barre, colonne e bolle, ChartSeries.invert_if_negative può visualizzare i valori negativi con un riempimento diverso. Impostare il riempimento della serie regolare a solido, abilitare l’inversione e assegnare il colore del valore negativo tramite ChartSeries.inverted_solid_fill_color. I numeri negativi rimangono invariati nella cartella di lavoro; ne cambia solo il colore di visualizzazione.
L’esempio seguente sostituisce i dati predefiniti del grafico con una serie. La riga 0 del foglio contiene il nome della serie, la colonna 0 contiene i nomi delle categorie e la colonna 1 contiene i valori:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
worksheet_index = 0
header_row_index = 0
category_column_index = 0
first_series_column_index = 1
first_data_row_index = 1
category_names = ["Category 1", "Category 2", "Category 3"]
series_values = [-20, 50, -30]
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
chart_data = chart.chart_data
workbook = chart_data.chart_data_workbook
chart_data.series.clear()
chart_data.categories.clear()
series_name_cell = workbook.get_cell(worksheet_index, header_row_index, first_series_column_index, "Series 1")
series = chart_data.series.add(series_name_cell, chart.type)
category_count = len(category_names)
for category_index in range(category_count):
data_row_index = first_data_row_index + category_index
category_name = category_names[category_index]
series_value = series_values[category_index]
category_cell = workbook.get_cell(worksheet_index, data_row_index, category_column_index, category_name)
chart_data.categories.add(category_cell)
value_cell = workbook.get_cell(worksheet_index, data_row_index, first_series_column_index, series_value)
series.data_points.add_data_point_for_bar_series(value_cell)
automatic_series_color = series.get_automatic_series_color()
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = automatic_series_color
series.invert_if_negative = True
series.inverted_solid_fill_color.color = drawing.Color.red
presentation.save("inverted_solid_fill_color.pptx", slides.export.SaveFormat.PPTX)
Il risultato:
È possibile abilitare l’inversione per un punto tramite ChartDataPoint.invert_if_negative. Nell’esempio seguente, l’inversione è disabilitata per la serie e abilitata solo per il punto selezionato. Al punto è assegnato anche un valore negativo in modo che l’effetto sia visibile:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
target_data_point_index = 2
negative_value = -30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
automatic_series_color = series.get_automatic_series_color()
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = automatic_series_color
series.inverted_solid_fill_color.color = drawing.Color.red
series.invert_if_negative = False
data_point = series.data_points[target_data_point_index]
data_point.value.as_cell.value = negative_value
data_point.invert_if_negative = True
presentation.save("data_point_invert_color_if_negative.pptx", slides.export.SaveFormat.PPTX)
Cancella il valore di un punto dati specifico
Per rendere vuoto un punto senza rimuovere gli altri punti, impostare la cella di supporto nella cartella di lavoro a None. Per un grafico a colonne, il valore tracciato è disponibile tramite ChartDataPoint.value. Il punto dati rimane nella stessa posizione della categoria, ma il grafico tratta il suo valore come vuoto in base alle impostazioni dei valori vuoti del grafico.
L’esempio seguente cancella solo il secondo punto nella prima serie:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
target_data_point_index = 1
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
data_point = series.data_points[target_data_point_index]
data_point.value.as_cell.value = None
presentation.save("clear_data_point_value.pptx", slides.export.SaveFormat.PPTX)
I grafici a dispersione utilizzano celle X e Y separate, e i grafici a bolle usano anche una cella di dimensione. Cancellare solo la cella che rappresenta il valore che si intende rimuovere. Non chiamare ChartDataPointCollection.clear quando si desidera mantenere gli altri punti, poiché quel metodo rimuove tutti i punti dati dalla raccolta.
Controlla la visualizzazione delle celle vuote
Le celle nascoste che contengono valori sono un caso separato rispetto alle celle vuote. Per includere o escludere dati da righe e colonne nascoste del foglio di lavoro, vedere Includi dati da righe e colonne nascoste.
Una cella vuota della cartella di lavoro rappresenta dati mancanti; una cella contenente 0 rappresenta un valore numerico conosciuto. Impostare ChartDataCell.value a None per rendere vuota una cella. uno zero numerico rimane zero indipendentemente dall’impostazione delle celle vuote.
Usare Chart.display_blanks_as per scegliere come il grafico visualizza le celle vuote. Questa impostazione si applica all’intero grafico. Cambia il modo in cui i vuoti vengono tracciati, senza riempire la cella vuota della cartella di lavoro con zero o con un valore interpolato.
L’esempio autoconclusivo seguente crea un grafico a linee con una serie, cancella il valore per il Giorno 3 e salva lo stesso grafico con ciascuna modalità. Non è richiesto alcun file di input. Il ChartDataWorkbook usa il foglio 0, la colonna 0 per le etichette delle categorie e la colonna 1 per i valori; la riga 0 contiene il nome della serie. I dati finali sono 10, 20, empty, 30, 40.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.LINE_WITH_MARKERS, 40, 40, 640, 400)
chart_data = chart.chart_data
workbook = chart_data.chart_data_workbook
chart_data.series.clear()
chart_data.categories.clear()
series_name_cell = workbook.get_cell(0, 0, 1, "Measurements")
series = chart_data.series.add(series_name_cell, chart.type)
values = [10, 20, 25, 30, 40]
for i, value in enumerate(values):
category_cell = workbook.get_cell(0, i + 1, 0, f"Day {i + 1}")
chart_data.categories.add(category_cell)
value_cell = workbook.get_cell(0, i + 1, 1, value)
series.data_points.add_data_point_for_line_series(value_cell)
# Lascia il giorno 3 effettivamente vuoto, mantenendo la sua categoria e il punto dati.
workbook.get_cell(0, 3, 1).value = None
modes = [("Gap", charts.DisplayBlanksAsType.GAP), ("Zero", charts.DisplayBlanksAsType.ZERO), ("Span", charts.DisplayBlanksAsType.SPAN)]
for mode_name, mode in modes:
chart.display_blanks_as = mode
presentation.save(f"empty_cells_{mode_name}.pptx", slides.export.SaveFormat.PPTX)
Ogni file di output memorizza la modalità assegnata prima del salvataggio: empty_cells_Gap.pptx, empty_cells_Zero.pptx e empty_cells_Span.pptx. Per salvare una sola versione, assegnare la modalità desiderata e salvare la presentazione una volta anziché iterare sulle modalità.
Il confronto sotto mostra gli stessi dati in tutti e tre i file. Il Giorno 3 è vuoto nella cartella di lavoro in ogni caso:
L’effetto visibile dipende dal tipo di grafico. Un grafico a linee rende facili da confrontare tutti e tre i modi. I grafici a barre e colonne non hanno una linea da collegare tra categorie mancanti, quindi SPAN non può produrre il segmento di collegamento mostrato sopra; una colonna mancante e una colonna di altezza zero possono anche apparire simili. Allo stesso modo, un grafico a dispersione con solo marcatori non ha linea di collegamento. Non aspettate tre risultati distinti per ogni tipo di grafico; verificate l’output per il tipo che usate.
Imposta la larghezza dello spazio di serie
La larghezza dello spazio è lo spazio tra i gruppi di barre o colonne adiacenti, espresso in percentuale della larghezza della barra o della colonna. Come la sovrapposizione, appartiene al gruppo di serie padre piuttosto che a una singola serie. Impostare ChartSeriesGroup.gap_width una volta per il gruppo. Un valore più grande crea più spazio tra i gruppi; un valore più piccolo li rende più densi.
L’esempio seguente modifica la larghezza dello spazio e salva solo la presentazione finale:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
gap_width_percent = 30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.parent_series_group.gap_width = gap_width_percent
presentation.save("gap_width_30.pptx", slides.export.SaveFormat.PPTX)
Il risultato:
FAQ
Quali tipi di grafico supportano le serie di dati?
Tutti i tipi di grafico rappresentati dall’enumerazione ChartType utilizzano i dati del grafico, ma le loro serie non hanno tutte la stessa struttura di valori o impostazioni. Ad esempio, i grafici a categorie usano categorie e valori, i grafici a dispersione usano valori X e Y, e i grafici a bolle aggiungono le dimensioni delle bolle. Utilizzare il metodo di creazione dei punti dati che corrisponde al tipo di serie. Opzioni come sovrapposizione e larghezza dello spazio si applicano solo a gruppi di barre o colonne compatibili.
Cos’è un gruppo di serie di grafico?
Un ChartSeriesGroup contiene serie compatibili che condividono impostazioni di tracciamento a livello di gruppo. Un grafico combinato può contenere più di un gruppo, quindi modificare il gruppo raggiunto tramite una serie non modifica necessariamente tutte le serie nel grafico.
Un grafico appena creato contiene dati predefiniti?
Sì. Per impostazione predefinita, ShapeCollection.add_chart crea serie, categorie e valori di esempio. È possibile modificare quelle celle o cancellare sia le serie sia le raccolte di categorie prima di aggiungere un set di dati completamente personalizzato. Un overload può anche creare un grafico senza dati predefiniti.
Come sono collegati gli oggetti del grafico alle celle della cartella di lavoro?
I nomi delle serie, le etichette delle categorie e i valori dei punti dati fanno riferimento a celle in un ChartDataWorkbook. Modificare una cella referenziata aggiorna l’elemento corrispondente del grafico. Quando si costruiscono dati personalizzati, mantenere le righe delle categorie e le righe dei valori delle serie allineate in modo che ogni punto sia tracciato sotto la categoria prevista.
Come posso cancellare un punto invece dell’intera serie?
Impostare la cella di valore pertinente a None per conservare la posizione di categoria del punto come punto vuoto. Utilizzare ChartDataPointCollection.clear solo quando si intende rimuovere tutti i punti da quella serie. Se si rimuovono anche le categorie, aggiornare ogni serie affinché i loro valori rimangano allineati con la raccolta delle categorie.
Come vengono visualizzati i punti vuoti?
Il risultato dipende dal tipo di grafico e da Chart.display_blanks_as. I grafici supportati possono visualizzare i vuoti come spazi, come valori zero o collegando i punti vicini. Scegliere l’impostazione che corrisponde al significato dei dati mancanti nella presentazione. Vedere Controlla la visualizzazione delle celle vuote per un esempio completo e un confronto visivo.
Come vengono formattati i valori negativi?
Per le serie a barre, colonne e bolle supportate, abilitare ChartSeries.invert_if_negative e impostare ChartSeries.inverted_solid_fill_color. È possibile sovrascrivere il comportamento per un punto individuale con ChartDataPoint.invert_if_negative. Queste proprietà influenzano la formattazione, non i valori numerici memorizzati.
Quale formattazione prevale quando sia una serie sia un punto sono formattati?
La formattazione esplicita del punto dati prevale per quel punto. Gli altri punti continuano a usare la formattazione esplicita della serie o, quando la formattazione della serie non è definita, lo stile e il tema automatici del grafico. Le proprietà di gruppo come sovrapposizione e larghezza dello spazio controllano il layout e non sono sovrascritture di formattazione a livello di punto.
Esiste un limite al numero di serie che un grafico può contenere?
Aspose.Slides non impone un limite fisso separato al numero di serie. In pratica, le limitazioni del file di presentazione, la memoria disponibile, il tempo di rendering e la leggibilità del grafico determinano un limite pratico.
Cosa devo modificare quando le colonne sono troppo vicine o troppo distanti?
Impostare ChartSeriesGroup.gap_width sul gruppo di serie padre appropriato. Aumentare il valore per ampliare lo spazio tra i gruppi o diminuirlo per avvicinare i gruppi.
