Gestire le etichette dei dati del grafico nelle presentazioni con Python

Introduzione

Le etichette dei dati mostrano informazioni sulle serie del grafico e sui singoli punti dati, aiutando i lettori a identificare i valori e a comprendere il grafico. Questo articolo spiega come formattare i valori, visualizzare le percentuali, leggere il testo dell’etichetta, controllare le etichette oltre il massimo dell’asse, regolare la spaziatura delle etichette dell’asse delle categorie e posizionare le etichette dei grafici a torta.

Conteggio delle etichette dati visibili

Usa count_of_visible_data_labels per verificare quante etichette dati sono abilitate per la visualizzazione prima di pubblicare una presentazione. Diversamente da len(labels), che restituisce il numero totale di etichette nella raccolta, tiene conto delle impostazioni predefinite della serie e delle impostazioni individuali delle etichette.

Questo esempio crea un grafico a colonne con una serie e tre punti dati. Accede alla raccolta labels della serie e stampa il conteggio delle etichette visibili man mano che le impostazioni cambiano: 0, 3, 2, 3. Il conteggio totale rimane 3.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 500, 300)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    series_cell = workbook.get_cell(0, 0, 1, "Values")
    series = chart.chart_data.series.add(series_cell, chart.type)

    for i in range(3):
        category_cell = workbook.get_cell(0, i + 1, 0, f"Category {i + 1}")
        chart.chart_data.categories.add(category_cell)
        value_cell = workbook.get_cell(0, i + 1, 1, (i + 1) * 10)
        series.data_points.add_data_point_for_bar_series(value_cell)

    labels = series.labels
    print(f"Total: {len(labels)}; visible: {labels.count_of_visible_data_labels}")  # Totale: 3; visibile: 0

    labels.default_data_label_format.show_value = True
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Visibile: 3

    labels[1].data_label_format.show_value = False
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Visibile: 2

    labels[1].data_label_format.show_legend_key = True
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Visibile: 3

Il default_data_label_format della serie fornisce le impostazioni predefinite. Abilitare show_value lì visualizza i valori per tutte e tre le etichette. Impostandolo su False tramite il data_label_format di un’etichetta sovrascrive quell’impostazione per l’etichetta selezionata. Abilitare show_legend_key fa sì che quell’etichetta conti nuovamente come visibile, anche se il suo valore rimane nascosto.

Il conteggio visibile riflette le impostazioni di visibilità. Non misura se le etichette si sovrappongono, vengono ritagliate o sono leggibili nel grafico renderizzato.

Impostare la precisione dei dati nelle etichette del grafico

Usa number_format_of_values per formattare i valori della serie. Questo esempio crea un grafico a linee con dati predefiniti, mostra la sua tabella dei dati e abilita le etichette dei valori per la prima serie. Il formato #,##0.00 visualizza un separatore delle migliaia e due cifre decimali senza modificare i valori sottostanti.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.LINE, 50, 50, 450, 300)
    chart.has_data_table = True

    series = chart.chart_data.series[0]
    series.number_format_of_values = "#,##0.00"
    series.labels.default_data_label_format.show_value = True

    presentation.save("PrecisionOfDatalabels_out.pptx", slides.export.SaveFormat.PPTX)

Per formattare le celle numeriche nel workbook incorporato di un grafico, vedi Set Custom Number Formats for Workbook Cells. Quell’esempio mostra anche le etichette dei valori che seguono i formati delle celle di origine mantenendo intatti i valori numerici memorizzati.

Visualizzare la percentuale come etichette

Per un grafico a colonne impilate, calcola ogni valore come percentuale del totale della propria categoria e assegna il testo a text_frame_for_overriding. Questo esempio usa i dati predefiniti del grafico e visualizza le percentuali con due cifre decimali in un carattere da 8 punti. Le categorie con un totale pari a zero vengono ignorate per evitare divisioni per zero. Ricalcola il testo personalizzato dell’etichetta se i dati del grafico cambiano.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 400, 400)

    category_totals = [0.0] * len(chart.chart_data.categories)
    for k in range(len(chart.chart_data.categories)):
        for series in chart.chart_data.series:
            point_value = float(series.data_points[k].value.data)
            category_totals[k] += point_value

    for series in chart.chart_data.series:
        series.labels.default_data_label_format.show_legend_key = False

        for j in range(len(series.data_points)):
            label = series.data_points[j].label
            if category_totals[j] == 0:
                continue

            point_value = float(series.data_points[j].value.data)
            data_point_percent = point_value / category_totals[j] * 100

            portion = slides.Portion()
            portion.text = f"{data_point_percent:.2f} %"
            portion.portion_format.font_height = 8

            label.text_frame_for_overriding.text = ""

            paragraph = label.text_frame_for_overriding.paragraphs[0]
            paragraph.portions.add(portion)

            label.data_label_format.show_value = True
            label.data_label_format.show_series_name = False
            label.data_label_format.show_percentage = False
            label.data_label_format.show_legend_key = False
            label.data_label_format.show_category_name = False
            label.data_label_format.show_bubble_size = False

    presentation.save("DisplayPercentageAsLabels_out.pptx", slides.export.SaveFormat.PPTX)

Impostare il simbolo percentuale con le etichette dei dati del grafico

Quando i valori sono memorizzati come frazioni, usa number_format per visualizzare le percentuali. Imposta is_number_format_linked_to_source su False per applicare il formato dell’etichetta in modo indipendente dalle celle di origine.

Questo esempio crea un grafico a colonne impilate al 100 % con serie rosse e blu su quattro categorie. Ogni coppia di valori somma a 1. Il formato etichetta 0.0% visualizza 0.30 come 30.0 %, mentre l’asse verticale usa due cifre decimali. Entrambe le serie usano testo etichetta bianco da 10 punti.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PERCENTS_STACKED_COLUMN, 20, 20, 500, 400)

    chart.axes.vertical_axis.is_number_format_linked_to_source = False
    chart.axes.vertical_axis.number_format = "0.00%"

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0
    for i in range(4):
        category_cell = workbook.get_cell(worksheet_index, i + 1, 0, f"Category {i + 1}")
        chart.chart_data.categories.add(category_cell)

    series_names = ["Reds", "Blues"]
    series_colors = [drawing.Color.red, drawing.Color.blue]
    values = [[0.30, 0.50, 0.80, 0.65], [0.70, 0.50, 0.20, 0.35]]

    for i in range(len(series_names)):
        series_cell = workbook.get_cell(worksheet_index, 0, i + 1, series_names[i])
        series = chart.chart_data.series.add(series_cell, chart.type)
        for j in range(4):
            value_cell = workbook.get_cell(worksheet_index, j + 1, i + 1, values[i][j])
            series.data_points.add_data_point_for_bar_series(value_cell)

        series.format.fill.fill_type = slides.FillType.SOLID
        series.format.fill.solid_fill_color.color = series_colors[i]

        label_format = series.labels.default_data_label_format
        label_format.show_value = True
        label_format.is_number_format_linked_to_source = False
        label_format.number_format = "0.0%"
        label_format.text_format.portion_format.font_height = 10
        label_format.text_format.portion_format.fill_format.fill_type = slides.FillType.SOLID
        label_format.text_format.portion_format.fill_format.solid_fill_color.color = drawing.Color.white

    presentation.save("SetDataLabelsPercentageSign_out.pptx", slides.export.SaveFormat.PPTX)

Leggere il testo reale delle etichette dati

Usa get_actual_label_text per recuperare il testo prodotto dalle impostazioni di un’etichetta dati. È utile quando si estraggono le etichette per report, si cerca contenuto nella presentazione o si convalidano i grafici generati. Nell’esempio seguente, il formato predefinito della data label format combina il nome di ogni categoria, il nome della serie e il valore. Un punto formatta il suo valore come percentuale, e un altro usa testo personalizzato da text_frame_for_overriding.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    for i, category_name in enumerate(["Q1", "Q2"]):
        category_cell = workbook.get_cell(0, i + 1, 0, category_name)
        chart.chart_data.categories.add(category_cell)

    north_cell = workbook.get_cell(0, 0, 1, "North")
    north = chart.chart_data.series.add(north_cell, chart.type)
    for i, value in enumerate([0.25, 0.75]):
        value_cell = workbook.get_cell(0, i + 1, 1, value)
        north.data_points.add_data_point_for_bar_series(value_cell)

    south_cell = workbook.get_cell(0, 0, 2, "South")
    south = chart.chart_data.series.add(south_cell, chart.type)
    for i, value in enumerate([0.40, 0.60]):
        value_cell = workbook.get_cell(0, i + 1, 2, value)
        south.data_points.add_data_point_for_bar_series(value_cell)

    for series in chart.chart_data.series:
        label_format = series.labels.default_data_label_format
        label_format.show_category_name = True
        label_format.show_series_name = True
        label_format.show_value = True

    north.labels[1].data_label_format.is_number_format_linked_to_source = False
    north.labels[1].data_label_format.number_format = "0%"
    south.labels[0].text_frame_for_overriding.text = "Reviewed"

    for series in chart.chart_data.series:
        for point in series.data_points:
            label = point.label
            if not label.is_visible:
                continue

            label_text = label.get_actual_label_text()
            print(f"Value: {point.value.data}; label: {label_text}")

Il numero memorizzato in un punto dati rimane 0.75, anche quando la sua etichetta mostra 75% insieme ai nomi di categoria e serie. Il testo personalizzato sostituisce il testo dell’etichetta generato. get_actual_label_text restituisce la stringa dell’etichetta risultante in entrambi i casi. Controlla is_visible separatamente, come mostrato sopra, quando vuoi estrarre solo le etichette visibili.

Controllare le etichette dati oltre il massimo dell’asse

Quando limiti manualmente l’intervallo di un asse, alcuni punti dati possono superare il suo valore massimo. Usa show_data_labels_over_maximum per controllare se le loro etichette dati vengono mostrate. Questa impostazione modifica la visibilità delle etichette; non altera l’intervallo dell’asse né i valori di dati sottostanti.

L’esempio seguente crea un grafico a colonne raggruppate 2D con valori di 60 e 120. Imposta is_automatic_max_value su False e max_value su 100 sull’asse verticale. La prima diapositiva consente etichette oltre il massimo; una copia di quella diapositiva le disabilita. Entrambe le diapositive sono salvate in DataLabelsOverMaximum.pptx.

Abilita le etichette valore con show_value. L’impostazione a livello di grafico non abilita la visualizzazione del valore da sola né sovrascrive la visualizzazione disabilitata di un’etichetta individuale. Questo esempio abilita i valori per l’intera serie e usa position per posizionare le etichette all’estremità esterna di ogni colonna.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 600, 400)
    chart.has_legend = False

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook

    first_category = workbook.get_cell(0, 1, 0, "Within range")
    second_category = workbook.get_cell(0, 2, 0, "Above maximum")

    chart.chart_data.categories.add(first_category)
    chart.chart_data.categories.add(second_category)

    series_name = workbook.get_cell(0, 0, 1, "Values")
    series = chart.chart_data.series.add(series_name, chart.type)

    first_value = workbook.get_cell(0, 1, 1, 60)
    second_value = workbook.get_cell(0, 2, 1, 120)

    series.data_points.add_data_point_for_bar_series(first_value)
    series.data_points.add_data_point_for_bar_series(second_value)

    series.labels.default_data_label_format.show_value = True
    series.labels.default_data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END

    chart.axes.vertical_axis.is_automatic_max_value = False
    chart.axes.vertical_axis.max_value = 100
    chart.show_data_labels_over_maximum = True

    second_slide = presentation.slides.add_clone(slide)
    second_chart = second_slide.shapes[0]
    second_chart.show_data_labels_over_maximum = False

    presentation.save("DataLabelsOverMaximum.pptx", slides.export.SaveFormat.PPTX)

Le immagini seguenti mostrano le diapositive salvate renderizzate da Microsoft PowerPoint. Con True, l’etichetta 120 è visibile al limite superiore; con False, è nascosta. L’etichetta 60 rimane visibile, il massimo dell’asse resta 100 e il secondo punto dati rimane 120 in entrambi i casi.

show_data_labels_over_maximum = True show_data_labels_over_maximum = False
PowerPoint chart showing the value label 120 with an axis maximum of 100 PowerPoint chart hiding the value label 120 with an axis maximum of 100

Impostare la distanza dell’etichetta dall’asse

Usa label_offset per controllare la distanza tra le etichette dell’asse delle categorie e l’asse stesso. Il valore è una percentuale della dimensione massima del carattere delle etichette dell’asse. Questo esempio crea un grafico a colonne raggruppate e imposta l’offset dell’etichetta dell’asse orizzontale a 500. Questa impostazione influisce sulle etichette dell’asse delle categorie piuttosto che sulle etichette collegate a singoli punti dati.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
    chart.axes.horizontal_axis.label_offset = 500

    presentation.save("SetCategoryAxisLabelDistance_out.pptx", slides.export.SaveFormat.PPTX)

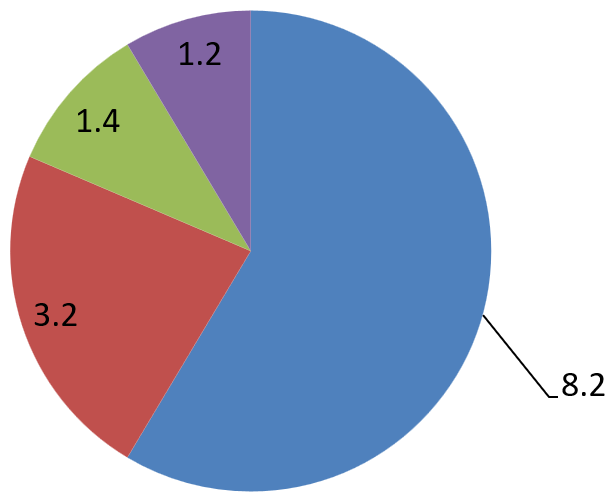

Regolare la posizione dell’etichetta

Su un grafico a torta, regola le posizioni delle etichette dei dati per migliorare la spaziatura e fare spazio alle linee guida.

Questo esempio visualizza il valore del primo punto dati, posiziona la sua etichetta all’esterno della fetta e regola gli offset x e y. Questi offset sono relativi rispettivamente alla larghezza e all’altezza del grafico.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 200, 200)
    series = chart.chart_data.series

    label = series[0].labels[0]
    label.data_label_format.show_value = True
    label.data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
    label.x = 0.71
    label.y = 0.04

    presentation.save("presentation.pptx", slides.export.SaveFormat.PPTX)

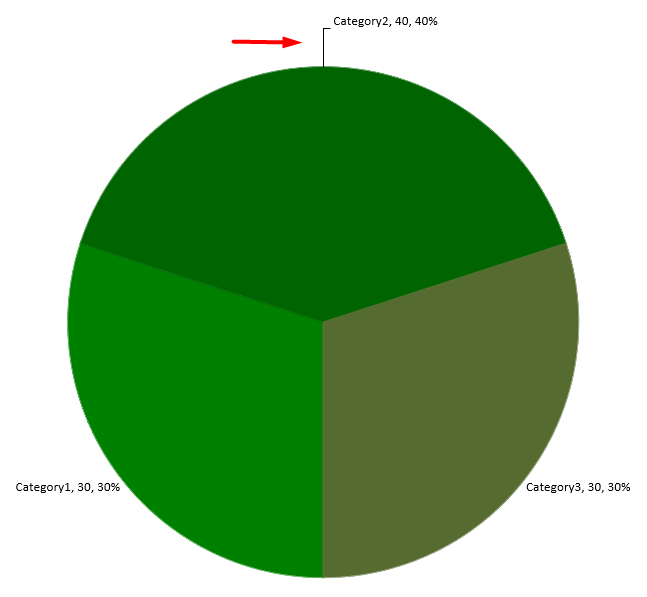

Pie chart with an adjusted data label position

Formattare le linee guida

Quando le etichette dei grafici a torta si trovano all’esterno delle fette, le linee guida aiutano i lettori a collegare ogni valore alla fetta corretta. Un colore di contrasto e una linea leggermente più spessa possono rendere questi collegamenti più facili da seguire, mentre trasparenza e stile tratteggiato mantengono le linee visivamente discrete.

Usa leader_lines_format per formattare le linee guida a livello della raccolta di etichette dati della serie. Le impostazioni in series.labels.leader_lines_format.line si applicano all’intera raccolta, non a un’etichetta singola.

Questo esempio crea un grafico a torta con dati predefiniti, visualizza i valori all’esterno delle fette e abilita show_leader_lines. Sposta due etichette più lontano dalle loro fette usando gli offset x e y, espressi come frazioni della larghezza e dell’altezza del grafico. Non è necessaria alcuna presentazione di input.

Il fill_format della linea imposta un colore blu solido con un valore alfa di 191 su 255, fornendo circa il 25 % di trasparenza. width imposta lo spessore a 2 punti, e dash_style rende la linea tratteggiata.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PIE, 80, 50, 560, 400)
    chart.has_legend = False

    series = chart.chart_data.series[0]

    label_format = series.labels.default_data_label_format
    label_format.show_value = True
    label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
    label_format.show_leader_lines = True

    # Sposta due etichette più lontano dalle loro fette.
    series.labels[0].x = 0.10
    series.labels[0].y = -0.05
    series.labels[1].x = -0.10
    series.labels[1].y = 0.05

    line = series.labels.leader_lines_format.line
    line.fill_format.fill_type = slides.FillType.SOLID
    line.fill_format.solid_fill_color.color = drawing.Color.from_argb(191, 30, 90, 160)
    line.width = 2
    line.dash_style = slides.LineDashStyle.DASH

    presentation.save("FormattedLeaderLines.pptx", slides.export.SaveFormat.PPTX)

Abilitare le linee guida non garantisce che una linea appaia per ogni etichetta. La visibilità dipende dal posizionamento delle etichette e dal comportamento di layout del grafico. In questo esempio, le due etichette spostate hanno linee guida visibili; le etichette che rimangono vicine alle loro fette non ne hanno bisogno.

L’immagine seguente mostra il file FormattedLeaderLines.pptx salvato e renderizzato con Aspose.Slides:

Pie chart with blue, semitransparent dashed leader lines connecting two outside labels to their slices

Aggiungere più righe di etichette dati sopra un grafico a colonne

Questo esempio crea un grafico a colonne con due righe di etichette dati sopra l’area di tracciamento. La Serie A visualizza le colonne visibili, mentre le Serie B e Serie C forniscono le etichette aggiuntive. Le loro colonne sono nascoste rimuovendo riempimento e contorno. La proprietà overlap allinea tutte e tre le serie con gli stessi centri di categoria.

Le impostazioni del plot_area riservano spazio per le righe di etichette. Dopo che validate_chart_layout calcola le posizioni predefinite, gli offset x e y mantengono l’allineamento orizzontale e applicano offset verticali per disporre le etichette in due righe. I numeri rimangono etichette dati collegate ai valori della serie; solo le intestazioni di riga sono forme di testo separate.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 40, 40, 640, 200)
    chart.has_title = False
    chart.has_legend = False
    chart.text_format.portion_format.font_height = 12

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    categories = ["North", "South", "East", "West"]
    series_names = ["Series A", "Series B", "Series C"]
    series_values = [
        [35, 42, 28, 47],
        [22, 31, 19, 26],
        [12, 16, 14, 18]
    ]

    for category_index, category_name in enumerate(categories):
        category_cell = workbook.get_cell(0, category_index + 1, 0, category_name)
        chart.chart_data.categories.add(category_cell)

    for series_index, series_name in enumerate(series_names):
        series_cell = workbook.get_cell(0, 0, series_index + 1, series_name)
        series = chart.chart_data.series.add(series_cell, charts.ChartType.CLUSTERED_COLUMN)

        for category_index in range(len(categories)):
            value_cell = workbook.get_cell(0, category_index + 1, series_index + 1, series_values[series_index][category_index])
            series.data_points.add_data_point_for_bar_series(value_cell)

        if series_index > 0:
            # Nascondi le colonne di B e C, ma mantieni le loro etichette dati.
            series.format.fill.fill_type = slides.FillType.NO_FILL
            series.format.line.fill_format.fill_type = slides.FillType.NO_FILL
            label_format = series.labels.default_data_label_format
            label_format.show_value = True
            label_format.text_format.portion_format.font_height = 12
            label_fill = label_format.text_format.portion_format.fill_format
            label_fill.fill_type = slides.FillType.SOLID
            label_fill.solid_fill_color.color = drawing.Color.black
            label_format.position = charts.LegendDataLabelPosition.INSIDE_BASE

    # Allinea le tre serie nello stesso centro di categoria.
    chart.chart_data.series[0].parent_series_group.overlap = 100

    # Usa meno linee della griglia per questo esempio compatto.
    chart.axes.vertical_axis.is_automatic_major_unit = False
    chart.axes.vertical_axis.major_unit = 10

    # Riserva spazio sopra l'area del grafico per due righe di etichette dati.
    chart.plot_area.layout_target_type = charts.LayoutTargetType.INNER
    chart.plot_area.x = 0.15
    chart.plot_area.y = 0.32
    chart.plot_area.width = 0.80
    chart.plot_area.height = 0.48
    chart.validate_chart_layout()

    for series_index in range(1, len(series_names)):
        series = chart.chart_data.series[series_index]
        row_top = 0.15 if series_index == 1 else 0.03

        for category_index in range(len(categories)):
            data_label = series.data_points[category_index].label
            # Mantieni la posizione orizzontale predefinita. Y è un offset da
            # la posizione predefinita dell'etichetta, espressa come frazione dell'altezza del grafico.
            data_label.x = 0
            data_label.y = row_top - data_label.actual_y / chart.height

        # Solo l'intestazione della riga è una forma di testo separata.
        row_heading = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, chart.x, chart.y + row_top * chart.height, 85, 18)
        row_heading.fill_format.fill_type = slides.FillType.NO_FILL
        row_heading.line_format.fill_format.fill_type = slides.FillType.NO_FILL
        row_heading.add_text_frame(series_names[series_index])
        row_heading.text_frame.text_frame_format.margin_top = 0
        row_heading.text_frame.text_frame_format.margin_bottom = 0
        heading_format = row_heading.text_frame.paragraphs[0].portions[0].portion_format
        heading_format.font_height = 12
        heading_format.fill_format.fill_type = slides.FillType.SOLID
        heading_format.fill_format.solid_fill_color.color = drawing.Color.black

    presentation.save("multiple-rows-of-labels.pptx", slides.export.SaveFormat.PPTX)

Column chart with two rows of data labels above the plot area

FAQ

Come posso impedire che le etichette dati si sovrappongano in grafici densi?

Combina il posizionamento automatico delle etichette, le linee guida e una riduzione della dimensione del carattere; se necessario, nascondi alcuni campi (ad esempio, la categoria) o mostra le etichette solo per i valori estremi o i punti chiave.

Come posso disabilitare le etichette solo per valori zero, negativi o vuoti?

Filtra i punti dati prima di abilitare le etichette e disattiva la visualizzazione per i valori pari a 0, per i valori negativi o per i valori mancanti secondo una regola definita.

Come posso garantire uno stile di etichetta coerente durante l’esportazione in PDF/immagini?

Imposta esplicitamente la famiglia e la dimensione del carattere e verifica che il carattere sia disponibile nell’ambiente di rendering per evitare fallback.
