Gerenciar Séries de Dados de Gráficos em Apresentações em Python
Visão geral

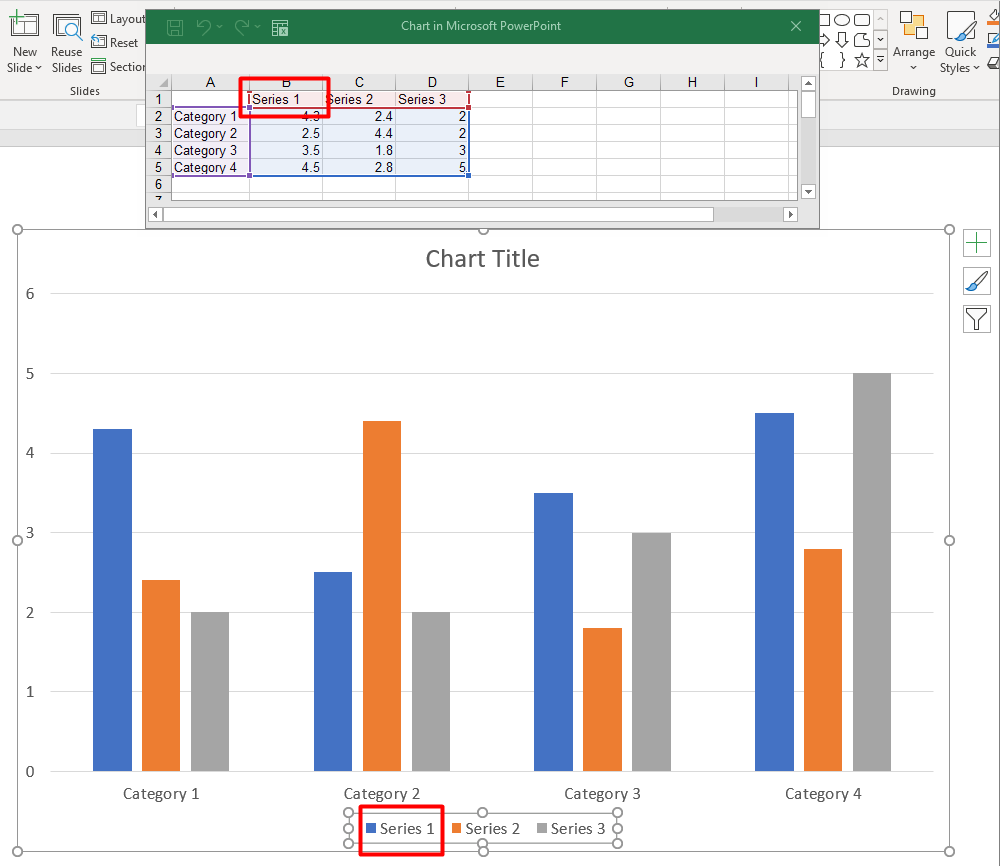

Um gráfico armazena seus dados plotados em uma planilha de dados do gráfico. Um ChartSeries representa um conjunto de valores relacionados, e cada ChartDataPoint da série refere‑se a uma ou mais células da planilha. Objetos ChartCategory fornecem os rótulos ou valores de agrupamento compartilhados pela série. Portanto, o nome da série, as categorias e os valores dos pontos são conectados a objetos ChartDataCell em vez de serem armazenados apenas como texto de exibição.
Para um gráfico de categorias típico, a planilha padrão usa a linha 0 para nomes de séries, a coluna 0 para nomes de categorias e as demais células para valores das séries. Os índices de planilha, linha e coluna passados para ChartDataWorkbook.get_cell são baseados em zero. Esse layout é útil ao criar um gráfico com dados padrão, mas não assuma que todo gráfico existente o utiliza. Para uma apresentação carregada, inspecione as células referenciadas pelas séries, categorias e pontos de dados antes de alterar os valores da planilha.
As configurações de gráfico têm três diferentes escopos:
- Configurações em nível de série, como ChartSeries.format, fornecem a aparência padrão para todos os pontos de uma série.
- Configurações de ponto de dados, como ChartDataPoint.format, substituem a aparência da série para um ponto.
- Configurações de grupo se aplicam a séries compatíveis que pertencem ao mesmo ChartSeriesGroup. Acesse o grupo por meio de ChartSeries.parent_series_group quando precisar definir opções como sobreposição ou largura do intervalo.
Quando não há preenchimento explícito de ponto ou série definido, o estilo e o tema do gráfico determinam a aparência automática. Quando há formatação tanto da série quanto do ponto, a formatação do ponto tem precedência para esse ponto.
Definir a sobreposição da série de gráfico
ChartSeries.overlap informa o quanto barras ou colunas se sobrepõem em um gráfico 2D, de -100 a 100 por cento. É uma projeção somente leitura da configuração no grupo de séries principal. Defina ChartSeriesGroup.overlap para atualizar todas as séries compatíveis nesse grupo. Esta opção se aplica a tipos de gráficos que exibem barras ou colunas agrupadas; não afeta grupos de séries não relacionados em um gráfico combinado.
O exemplo a seguir define a sobreposição para o grupo que contém a primeira série:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
overlap_percent = 30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
# O novo gráfico contém séries, categorias e valores de exemplo.
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.parent_series_group.overlap = overlap_percent
presentation.save("series_overlap.pptx", slides.export.SaveFormat.PPTX)
O resultado:
Alterar a cor de preenchimento da série
Use ChartSeries.format para definir o preenchimento padrão para uma série inteira. Se um ponto já tem um preenchimento explícito, sua configuração ChartDataPoint.format substitui o preenchimento da série para esse ponto.
O exemplo a seguir aplica um preenchimento azul sólido à primeira série:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = drawing.Color.blue
presentation.save("series_color.pptx", slides.export.SaveFormat.PPTX)
O resultado:
Alterar o nome da série
Um nome de série é armazenado na planilha de dados do gráfico e normalmente exibido na legenda. Na planilha padrão criada para um gráfico de colunas agrupadas, a célula B1 está na linha 0, coluna 1 e contém o nome da primeira série. As constantes nomeadas no exemplo a seguir tornam essa estrutura explícita:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
worksheet_index = 0
series_name_row_index = 0
first_series_column_index = 1
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
workbook = chart.chart_data.chart_data_workbook
series_name_cell = workbook.get_cell(worksheet_index, series_name_row_index, first_series_column_index)
series_name_cell.value = "Revenue"
presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)
Você também pode atualizar a célula já referenciada por ChartSeries.name. Essa abordagem evita assumir uma linha ou coluna específica em um gráfico existente:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
first_name_cell_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series_name_cell = series.name.as_cells[first_name_cell_index]
series_name_cell.value = "Revenue"
presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)
O resultado:
Obter a cor automática de preenchimento da série
ChartSeries.get_automatic_series_color retorna a cor calculada a partir do índice da série e do estilo do gráfico. Esta é a cor usada quando o preenchimento da série não foi definido explicitamente. Chamar o método lê a cor calculada; não atribui um novo preenchimento.
O exemplo a seguir exibe a cor automática de cada série padrão:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series_count = len(chart.chart_data.series)
for series_index in range(series_count):
series = chart.chart_data.series[series_index]
automatic_color = series.get_automatic_series_color()
print(f"Series {series_index}: {automatic_color.name}")
Exemplo de saída para o estilo de gráfico padrão:
Series 0: ff4f81bd
Series 1: ffc0504d
Series 2: ff9bbb59
As cores exatas dependem do estilo e do tema do gráfico.
Definir cor de preenchimento invertida para uma série de gráfico
Para séries de barras, colunas e bolhas, ChartSeries.invert_if_negative pode exibir valores negativos com um preenchimento diferente. Defina o preenchimento regular da série como sólido, habilite a inversão e atribua a cor para valores negativos por meio de ChartSeries.inverted_solid_fill_color. Números negativos permanecem inalterados na planilha; apenas a cor de exibição muda.
O exemplo a seguir substitui os dados padrão do gráfico por uma série. A linha 0 da planilha contém o nome da série, a coluna 0 contém os nomes das categorias e a coluna 1 contém os valores:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
worksheet_index = 0
header_row_index = 0
category_column_index = 0
first_series_column_index = 1
first_data_row_index = 1
category_names = ["Category 1", "Category 2", "Category 3"]
series_values = [-20, 50, -30]
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
chart_data = chart.chart_data
workbook = chart_data.chart_data_workbook
chart_data.series.clear()
chart_data.categories.clear()
series_name_cell = workbook.get_cell(worksheet_index, header_row_index, first_series_column_index, "Series 1")
series = chart_data.series.add(series_name_cell, chart.type)
category_count = len(category_names)
for category_index in range(category_count):
data_row_index = first_data_row_index + category_index
category_name = category_names[category_index]
series_value = series_values[category_index]
category_cell = workbook.get_cell(worksheet_index, data_row_index, category_column_index, category_name)
chart_data.categories.add(category_cell)
value_cell = workbook.get_cell(worksheet_index, data_row_index, first_series_column_index, series_value)
series.data_points.add_data_point_for_bar_series(value_cell)
automatic_series_color = series.get_automatic_series_color()
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = automatic_series_color
series.invert_if_negative = True
series.inverted_solid_fill_color.color = drawing.Color.red
presentation.save("inverted_solid_fill_color.pptx", slides.export.SaveFormat.PPTX)
O resultado:
Você pode habilitar a inversão para um ponto através de ChartDataPoint.invert_if_negative. No exemplo a seguir, a inversão está desabilitada para a série e habilitada apenas para o ponto selecionado. O ponto também recebe um valor negativo para que o efeito seja visível:
import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
target_data_point_index = 2
negative_value = -30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
automatic_series_color = series.get_automatic_series_color()
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = automatic_series_color
series.inverted_solid_fill_color.color = drawing.Color.red
series.invert_if_negative = False
data_point = series.data_points[target_data_point_index]
data_point.value.as_cell.value = negative_value
data_point.invert_if_negative = True
presentation.save("data_point_invert_color_if_negative.pptx", slides.export.SaveFormat.PPTX)
Limpar o valor de um ponto de dados específico
Para deixar um ponto vazio sem remover os outros pontos, defina sua célula de suporte na planilha como None. Para um gráfico de colunas, o valor plotado está disponível através de ChartDataPoint.value. O ponto de dados permanece na mesma posição de categoria, mas o gráfico trata seu valor como em branco de acordo com as configurações de valores em branco do gráfico.
O exemplo a seguir limpa apenas o segundo ponto da primeira série:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
target_data_point_index = 1
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
data_point = series.data_points[target_data_point_index]
data_point.value.as_cell.value = None
presentation.save("clear_data_point_value.pptx", slides.export.SaveFormat.PPTX)
Gráficos de dispersão usam células X e Y separadas, e gráficos de bolhas também usam uma célula de tamanho. Limpe apenas a célula que representa o valor que você deseja remover. Não chame ChartDataPointCollection.clear quando quiser manter os demais pontos, pois esse método remove todos os pontos de dados da coleção.
Controlar a exibição de células vazias
Células ocultas que contêm valores são um caso distinto de células vazias. Para incluir ou excluir dados de linhas e colunas ocultas da planilha, veja Include Data from Hidden Rows and Columns.
Uma célula vazia da planilha representa dados ausentes; uma célula contendo 0 representa um valor numérico conhecido. Defina ChartDataCell.value como None para tornar uma célula vazia. Um zero numérico permanece zero independentemente da configuração de células em branco.
Use Chart.display_blanks_as para escolher como o gráfico exibe células vazias. Essa configuração se aplica a todo o gráfico. Ela altera como os vazios são plotados, sem preencher a célula vazia da planilha com zero ou um valor interpolado.
O exemplo autônomo a seguir cria um gráfico de linhas com uma série, limpa o valor para o Dia 3 e salva o mesmo gráfico com cada modo. Nenhum arquivo de entrada é necessário. O ChartDataWorkbook usa a planilha 0, a coluna 0 para rótulos de categoria e a coluna 1 para valores; a linha 0 contém o nome da série. Os dados finais são 10, 20, empty, 30, 40.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.LINE_WITH_MARKERS, 40, 40, 640, 400)
chart_data = chart.chart_data
workbook = chart_data.chart_data_workbook
chart_data.series.clear()
chart_data.categories.clear()
series_name_cell = workbook.get_cell(0, 0, 1, "Measurements")
series = chart_data.series.add(series_name_cell, chart.type)
values = [10, 20, 25, 30, 40]
for i, value in enumerate(values):
category_cell = workbook.get_cell(0, i + 1, 0, f"Day {i + 1}")
chart_data.categories.add(category_cell)
value_cell = workbook.get_cell(0, i + 1, 1, value)
series.data_points.add_data_point_for_line_series(value_cell)
# Deixe o Dia 3 realmente vazio, mantendo sua categoria e ponto de dados.
workbook.get_cell(0, 3, 1).value = None
modes = [("Gap", charts.DisplayBlanksAsType.GAP), ("Zero", charts.DisplayBlanksAsType.ZERO), ("Span", charts.DisplayBlanksAsType.SPAN)]
for mode_name, mode in modes:
chart.display_blanks_as = mode
presentation.save(f"empty_cells_{mode_name}.pptx", slides.export.SaveFormat.PPTX)
Cada arquivo de saída armazena o modo atribuído antes de salvar: empty_cells_Gap.pptx, empty_cells_Zero.pptx e empty_cells_Span.pptx. Para salvar apenas uma versão, atribua o modo desejado e salve a apresentação uma única vez em vez de iterar pelos modos.
A comparação abaixo mostra os mesmos dados em todos os três arquivos. O Dia 3 está vazio na planilha em todos os casos:
O efeito visível depende do tipo de gráfico. Um gráfico de linhas facilita a comparação dos três modos. Gráficos de barras e colunas não têm linha para conectar uma categoria ausente, portanto SPAN não pode produzir o segmento de conexão mostrado acima; uma coluna ausente e uma coluna de altura zero podem parecer semelhantes. Da mesma forma, um gráfico de dispersão apenas com marcadores não tem linha de conexão. Não espere três resultados distintos para todos os tipos de gráfico; verifique a saída para o tipo que você usa.
Definir a largura do intervalo da série
A largura do intervalo é o espaço entre clusters adjacentes de barras ou colunas, expressa como porcentagem da largura da barra ou coluna. Assim como a sobreposição, pertence ao grupo de séries principal e não a uma única série. Defina ChartSeriesGroup.gap_width uma vez para o grupo. Um valor maior cria mais espaço entre os clusters; um valor menor os deixa mais densos.
O exemplo a seguir altera a largura do intervalo e salva apenas a apresentação final:
import aspose.slides as slides
import aspose.slides.charts as charts
first_slide_index = 0
first_series_index = 0
gap_width_percent = 30
with slides.Presentation() as presentation:
slide = presentation.slides[first_slide_index]
chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 500, 200)
series = chart.chart_data.series[first_series_index]
series.parent_series_group.gap_width = gap_width_percent
presentation.save("gap_width_30.pptx", slides.export.SaveFormat.PPTX)
O resultado:
Perguntas frequentes
Quais tipos de gráfico suportam séries de dados?
Todos os tipos de gráfico representados pela enumeração ChartType usam dados de gráfico, mas suas séries não têm todas a mesma estrutura de valores ou configurações. Por exemplo, gráficos de categorias usam categorias e valores, gráficos de dispersão usam valores X e Y, e gráficos de bolhas adicionam tamanhos de bolhas. Use o método de criação de ponto de dados que corresponde ao tipo de série. Opções como sobreposição e largura do intervalo se aplicam apenas a grupos de barras ou colunas compatíveis.
O que é um grupo de séries de gráfico?
Um ChartSeriesGroup contém séries compatíveis que compartilham configurações de plotagem em nível de grupo. Um gráfico combinado pode conter mais de um grupo, portanto alterar o grupo acessado por meio de uma série não altera necessariamente todas as séries no gráfico.
Um gráfico recém‑criado contém dados padrão?
Sim. Por padrão, ShapeCollection.add_chart cria séries, categorias e valores de amostra. Você pode editar essas células ou limpar tanto as coleções de séries quanto de categorias antes de adicionar um conjunto de dados totalmente personalizado. Uma sobrecarga também pode criar um gráfico sem dados padrão.
Como os objetos de gráfico estão conectados às células da planilha?
Nomes de séries, rótulos de categorias e valores de pontos de dados referenciam células em um ChartDataWorkbook. Alterar uma célula referenciada atualiza o elemento correspondente do gráfico. Ao criar dados personalizados, mantenha as linhas de categorias e as linhas de valores das séries alinhadas para que cada ponto seja plotado sob a categoria pretendida.
Como limpar um ponto em vez de toda a série?
Defina a célula de valor relevante como None para manter a posição de categoria do ponto como um ponto vazio. Use ChartDataPointCollection.clear apenas quando pretender remover todos os pontos dessa série. Se também remover categorias, atualize cada série para que seus valores permaneçam alinhados com a coleção de categorias.
Como os pontos vazios são exibidos?
O resultado depende do tipo de gráfico e de Chart.display_blanks_as. Gráficos suportados podem exibir vazios como lacunas, como valores zero ou conectando pontos vizinhos. Escolha a configuração que corresponde ao significado dos dados ausentes em sua apresentação. Veja Controlar a exibição de células vazias para um exemplo completo e comparação visual.
Como os valores negativos são formatados?
Para séries de barras, colunas e bolhas suportadas, habilite ChartSeries.invert_if_negative e defina ChartSeries.inverted_solid_fill_color. Você pode substituir o comportamento para um ponto individual com ChartDataPoint.invert_if_negative. Essas propriedades afetam a formatação, não os valores numéricos armazenados.
Qual formatação tem prioridade quando tanto a série quanto o ponto são formatados?
A formatação explícita do ponto de dados tem precedência para esse ponto. Os demais pontos continuam usando a formatação explícita da série ou, quando a formatação da série não está definida, o estilo e tema automáticos do gráfico. Propriedades de grupo como sobreposição e largura do intervalo controlam o layout e não são sobrescritas de formatação ao nível de ponto.
Existe um limite para quantas séries um gráfico pode conter?
O Aspose.Slides não impõe um limite fixo separado para o número de séries. Na prática, restrições do arquivo de apresentação, memória disponível, tempo de renderização e legibilidade do gráfico determinam um limite útil.
O que devo mudar quando as colunas estão muito próximas ou muito afastadas?
Defina ChartSeriesGroup.gap_width no grupo de séries principal adequado. Aumente o valor para ampliar o espaço entre os clusters ou diminua‑o para aproximar os clusters.
