Zarządzanie seriami danych wykresu w prezentacjach w Pythonie

O czym jest ta strona

Dowiedz się, jak zarządzać seriami wykresu, punktami danych, komórkami skoroszytu, formatowaniem, nakładaniem się, szerokością przerwy i wartościami ujemnymi w prezentacjach przy użyciu Pythona.

Przegląd

Wykres przechowuje swoje dane w skoroszycie danych wykresu. ChartSeries reprezentuje jeden zestaw powiązanych wartości, a każdy ChartDataPoint w serii odnosi się do jednej lub kilku komórek skoroszytu. Obiekty ChartCategory dostarczają etykiety lub wartości grupujące współdzielone przez serie. Dlatego nazwy serii, kategorie i wartości punktów są powiązane z obiektami ChartDataCell, a nie przechowywane jedynie jako tekst wyświetlany.

W typowym wykresie kategorycznym domyślny skoroszyt używa wiersza 0 do nazw serii, kolumny 0 do nazw kategorii oraz pozostałych komórek do wartości serii. Indeksy arkusza, wiersza i kolumn przekazywane do ChartDataWorkbook.get_cell są zerowe. Ten układ jest przydatny przy tworzeniu wykresu z domyślnymi danymi, ale nie zakładaj, że każdy istniejący wykres go używa. W załadowanej prezentacji sprawdź komórki odwoływane przez serie, kategorie i punkty danych przed zmianą wartości w skoroszycie.

Ustawienia wykresu mają trzy różne zakresy:

Ustawienia na poziomie serii, takie jak ChartSeries.format, określają domyślny wygląd wszystkich punktów w jednej serii.
Ustawienia punktu danych, takie jak ChartDataPoint.format, nadpisują wygląd serii dla jednego punktu.
Ustawienia grupowe dotyczą kompatybilnych serii należących do tej samej ChartSeriesGroup. Uzyskaj dostęp do grupy za pośrednictwem ChartSeries.parent_series_group, gdy musisz ustawić opcje takie jak nakładanie się lub szerokość przerwy.

Gdy nie jest ustawione wyraźne wypełnienie punktu lub serii, styl wykresu i motyw określają automatyczny wygląd. Gdy istnieje zarówno formatowanie serii, jak i punktu, formatowanie punktu ma pierwszeństwo dla tego punktu.

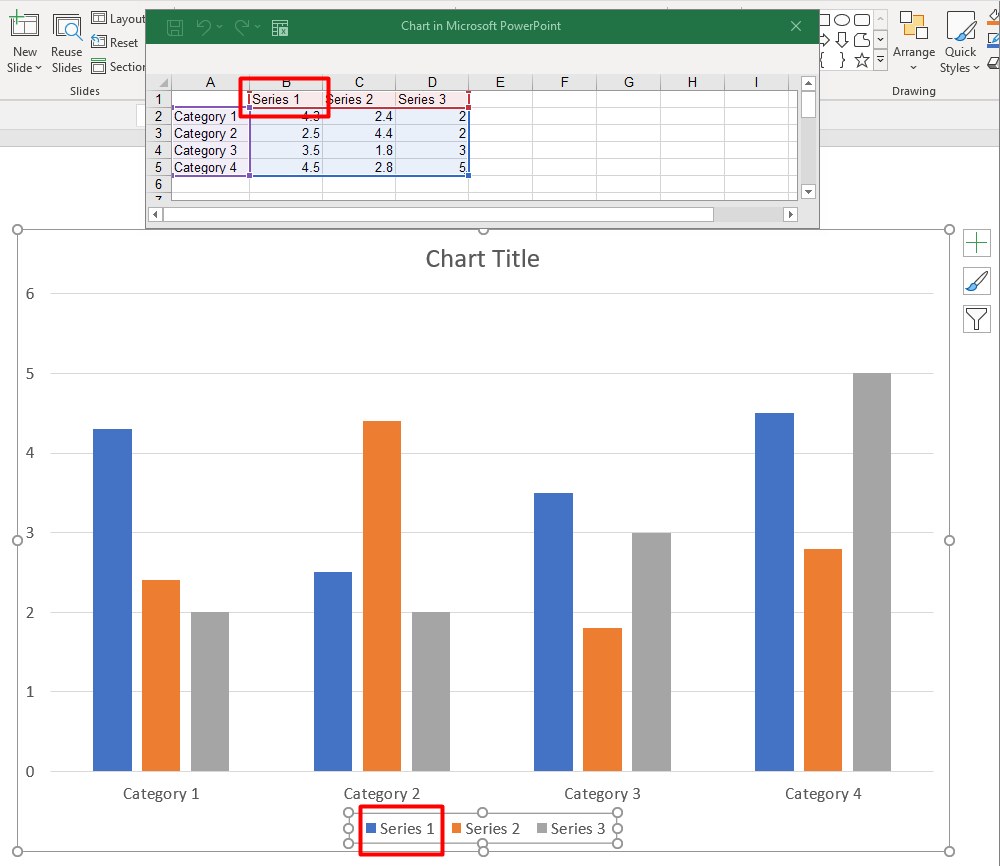

chart-series-powerpoint

Ustawienie nakładania się serii wykresu

ChartSeries.overlap określa, jak bardzo słupki lub kolumny nakładają się w wykresie 2D, od ‑100 do 100 %. Jest to widok tylko do odczytu ustawienia w grupie nadrzędnej serii. Ustaw ChartSeriesGroup.overlap, aby zaktualizować każdą kompatybilną serię w tej grupie. Opcja ta dotyczy typów wykresów wyświetlających grupowane słupki lub kolumny; nie wpływa na niepowiązane grupy serii w wykresie kombinowanym.

Poniższy przykład ustawia nakładanie się dla grupy zawierającej pierwszą serię:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0
overlap_percent = 30

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    # Nowy wykres zawiera przykładowe serie, kategorie i wartości.
    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    series.parent_series_group.overlap = overlap_percent

    presentation.save("series_overlap.pptx", slides.export.SaveFormat.PPTX)

Wynik:

The series overlap

Zmiana koloru wypełnienia serii

Użyj ChartSeries.format, aby ustawić domyślne wypełnienie dla całej serii. Jeśli punkt już ma wyraźne wypełnienie, jego ustawienie ChartDataPoint.format nadpisuje wypełnienie serii dla tego punktu.

Poniższy przykład stosuje jednorodne niebieskie wypełnienie do pierwszej serii:

import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    series.format.fill.fill_type = slides.FillType.SOLID
    series.format.fill.solid_fill_color.color = drawing.Color.blue

    presentation.save("series_color.pptx", slides.export.SaveFormat.PPTX)

Wynik:

The color of the series

Zmiana nazwy serii

Nazwa serii jest przechowywana w skoroszycie danych wykresu i zwykle wyświetlana w legendzie. W domyślnym skoroszycie utworzonym dla wykresu kolumnowego skumulowanego komórka B1 znajduje się w wierszu 0, kolumnie 1 i zawiera nazwę pierwszej serii. Stałe nazwane w poniższym przykładzie jasno określają tę strukturę:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
worksheet_index = 0
series_name_row_index = 0
first_series_column_index = 1

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    workbook = chart.chart_data.chart_data_workbook
    series_name_cell = workbook.get_cell(worksheet_index, series_name_row_index, first_series_column_index)
    series_name_cell.value = "Revenue"

    presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)

Możesz także zaktualizować komórkę już odwoływaną przez ChartSeries.name. To podejście unika zakładania konkretnego wiersza i kolumny w istniejącym wykresie:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0
first_name_cell_index = 0

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    series_name_cell = series.name.as_cells[first_name_cell_index]
    series_name_cell.value = "Revenue"

    presentation.save("series_name.pptx", slides.export.SaveFormat.PPTX)

Wynik:

The series name

Pobranie automatycznego koloru wypełnienia serii

ChartSeries.get_automatic_series_color zwraca kolor obliczony na podstawie indeksu serii i stylu wykresu. Jest to kolor używany, gdy wypełnienie serii nie zostało jawnie określone. Wywołanie metody odczytuje obliczony kolor; nie przypisuje nowego wypełnienia.

Poniższy przykład wypisuje automatyczny kolor każdej domyślnej serii:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series_count = len(chart.chart_data.series)
    for series_index in range(series_count):
        series = chart.chart_data.series[series_index]
        automatic_color = series.get_automatic_series_color()
        print(f"Series {series_index}: {automatic_color.name}")

Przykładowe wyjście dla domyślnego stylu wykresu:

Series 0: ff4f81bd
Series 1: ffc0504d
Series 2: ff9bbb59

Dokładne kolory zależą od stylu i motywu wykresu.

Ustawienie odwróconego koloru wypełnienia dla serii wykresu

Dla serii słupkowych, kolumnowych i bąbelkowych ChartSeries.invert_if_negative może wyświetlać wartości ujemne innym wypełnieniem. Ustaw regularne wypełnienie serii na jednorodne, włącz odwracanie i przypisz kolor wartości ujemnej za pomocą ChartSeries.inverted_solid_fill_color. Ujemne liczby pozostają niezmienione w skoroszycie; zmienia się tylko ich kolor wyświetlania.

Poniższy przykład zastępuje domyślne dane wykresu jedną serią. Wiersz 0 arkusza zawiera nazwę serii, kolumna 0 – nazwy kategorii, a kolumna 1 – wartości:

import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
worksheet_index = 0
header_row_index = 0
category_column_index = 0
first_series_column_index = 1
first_data_row_index = 1

category_names = ["Category 1", "Category 2", "Category 3"]
series_values = [-20, 50, -30]

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)
    chart_data = chart.chart_data
    workbook = chart_data.chart_data_workbook

    chart_data.series.clear()
    chart_data.categories.clear()

    series_name_cell = workbook.get_cell(worksheet_index, header_row_index, first_series_column_index, "Series 1")
    series = chart_data.series.add(series_name_cell, chart.type)

    category_count = len(category_names)
    for category_index in range(category_count):
        data_row_index = first_data_row_index + category_index
        category_name = category_names[category_index]
        series_value = series_values[category_index]

        category_cell = workbook.get_cell(worksheet_index, data_row_index, category_column_index, category_name)
        chart_data.categories.add(category_cell)

        value_cell = workbook.get_cell(worksheet_index, data_row_index, first_series_column_index, series_value)
        series.data_points.add_data_point_for_bar_series(value_cell)

    automatic_series_color = series.get_automatic_series_color()
    series.format.fill.fill_type = slides.FillType.SOLID
    series.format.fill.solid_fill_color.color = automatic_series_color
    series.invert_if_negative = True
    series.inverted_solid_fill_color.color = drawing.Color.red

    presentation.save("inverted_solid_fill_color.pptx", slides.export.SaveFormat.PPTX)

Wynik:

The inverted solid fill color

Możesz włączyć odwracanie dla jednego punktu za pomocą ChartDataPoint.invert_if_negative. W poniższym przykładzie odwracanie jest wyłączone dla serii i włączone tylko dla wybranego punktu. Punkt otrzymuje także wartość ujemną, aby efekt był widoczny:

import aspose.pydrawing as drawing
import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0
target_data_point_index = 2
negative_value = -30

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    automatic_series_color = series.get_automatic_series_color()
    series.format.fill.fill_type = slides.FillType.SOLID
    series.format.fill.solid_fill_color.color = automatic_series_color
    series.inverted_solid_fill_color.color = drawing.Color.red
    series.invert_if_negative = False

    data_point = series.data_points[target_data_point_index]
    data_point.value.as_cell.value = negative_value
    data_point.invert_if_negative = True

    presentation.save("data_point_invert_color_if_negative.pptx", slides.export.SaveFormat.PPTX)

Wyczyszczenie konkretnej wartości punktu danych

Aby uczynić jeden punkt pustym bez usuwania pozostałych, ustaw jego komórkę w skoroszycie na None. W wykresie kolumnowym wartość wykreślana jest dostępna przez ChartDataPoint.value. Punkt danych pozostaje w tej samej pozycji kategorycznej, ale wykres traktuje jego wartość jako pustą zgodnie z ustawieniami pustych wartości wykresu.

Poniższy przykład czyści tylko drugi punkt w pierwszej serii:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0
target_data_point_index = 1

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    data_point = series.data_points[target_data_point_index]
    data_point.value.as_cell.value = None

    presentation.save("clear_data_point_value.pptx", slides.export.SaveFormat.PPTX)

Wykresy punktowe używają oddzielnych komórek X i Y, a wykresy bąbelkowe dodatkowo komórki rozmiaru. Wyczyść tylko komórkę, która reprezentuje wartość, którą chcesz usunąć. Nie wywołuj ChartDataPointCollection.clear, gdy chcesz zachować pozostałe punkty, ponieważ ta metoda usuwa wszystkie punkty danych z kolekcji.

Kontrola wyświetlania pustych komórek

Ukryte komórki zawierające wartości to odrębny przypadek od pustych komórek. Aby włączać lub wyłączać dane z ukrytych wierszy i kolumn arkusza, zobacz Include Data from Hidden Rows and Columns.

Pusta komórka skoroszytu oznacza brak danych; komórka zawierająca 0 oznacza znaną wartość liczbową. Ustaw ChartDataCell.value na None, aby uczynić komórkę pustą. Liczbowe zero pozostaje zerem niezależnie od ustawienia pustej komórki.

Użyj Chart.display_blanks_as, aby wybrać, jak wykres wyświetla puste komórki. To ustawienie ma zastosowanie do całego wykresu. Zmienia sposób, w jaki puste miejsca są rysowane, nie wypełniając pustej komórki zerem ani interpolowaną wartością.

Poniższy, samodzielny przykład tworzy wykres liniowy z jedną serią, czyści wartość dla Dnia 3 i zapisuje wykres w każdym trybie. Nie wymaga pliku wejściowego. ChartDataWorkbook używa arkusza 0, kolumny 0 dla etykiet kategorii i kolumny 1 dla wartości; wiersz 0 zawiera nazwę serii. Końcowe dane to 10, 20, empty, 30, 40.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.LINE_WITH_MARKERS, 40, 40, 640, 400)
    chart_data = chart.chart_data
    workbook = chart_data.chart_data_workbook

    chart_data.series.clear()
    chart_data.categories.clear()

    series_name_cell = workbook.get_cell(0, 0, 1, "Measurements")
    series = chart_data.series.add(series_name_cell, chart.type)
    values = [10, 20, 25, 30, 40]

    for i, value in enumerate(values):
        category_cell = workbook.get_cell(0, i + 1, 0, f"Day {i + 1}")
        chart_data.categories.add(category_cell)
        value_cell = workbook.get_cell(0, i + 1, 1, value)
        series.data_points.add_data_point_for_line_series(value_cell)

    # Zostaw Dzień 3 naprawdę pusty, zachowując jego kategorię i punkt danych.
    workbook.get_cell(0, 3, 1).value = None

    modes = [("Gap", charts.DisplayBlanksAsType.GAP), ("Zero", charts.DisplayBlanksAsType.ZERO), ("Span", charts.DisplayBlanksAsType.SPAN)]
    for mode_name, mode in modes:
        chart.display_blanks_as = mode
        presentation.save(f"empty_cells_{mode_name}.pptx", slides.export.SaveFormat.PPTX)

Każdy plik wyjściowy przechowuje tryb przypisany przed zapisem: empty_cells_Gap.pptx, empty_cells_Zero.pptx i empty_cells_Span.pptx. Aby zapisać tylko jedną wersję, przypisz żądany tryb i zapisz prezentację raz, zamiast iterować po trybach.

Poniższe porównanie pokazuje te same dane we wszystkich trzech plikach. Dzień 3 jest pusty w skoroszycie we wszystkich przypadkach:

Line charts with identical data: Gap breaks the line at Day 3, Zero drops the line to zero, and Span connects Day 2 to Day 4.

Widoczny efekt zależy od typu wykresu. Wykres liniowy umożliwia łatwe porównanie wszystkich trzech trybów. Wykresy słupkowe i kolumnowe nie mają linii łączącej brakującą kategorię, więc SPAN nie może utworzyć segmentu pokazego powyżej; brakująca kolumna i kolumna o wysokości zero mogą wyglądać podobnie. Podobnie wykres punktowy z samymi znacznikami nie ma linii łączącej. Nie oczekuj trzech odrębnych wyników dla każdego typu wykresu; sprawdź wynik dla używanego typu.

Ustawienie szerokości przerwy serii

Szerokość przerwy określa odstęp między sąsiadującymi grupami słupków lub kolumn, wyrażony jako procent szerokości słupka lub kolumny. Podobnie jak nakładanie się, należy ona do grupy nadrzędnej serii, a nie do jednej serii. Ustaw ChartSeriesGroup.gap_width raz dla grupy. Większa wartość tworzy więcej przestrzeni między grupami; mniejsza wartość sprawia, że są one gęstsze.

Poniższy przykład zmienia szerokość przerwy i zapisuje tylko ostateczną prezentację:

import aspose.slides as slides
import aspose.slides.charts as charts

first_slide_index = 0
first_series_index = 0
gap_width_percent = 30

with slides.Presentation() as presentation:
    slide = presentation.slides[first_slide_index]

    chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 500, 200)

    series = chart.chart_data.series[first_series_index]
    series.parent_series_group.gap_width = gap_width_percent

    presentation.save("gap_width_30.pptx", slides.export.SaveFormat.PPTX)

Wynik:

The gap width

FAQ

Jakie typy wykresów obsługują serie danych?

Wszystkie typy wykresów reprezentowane przez wyliczenie ChartType używają danych wykresu, ale ich serie nie wszystkie mają taką samą strukturę wartości ani ustawienia. Na przykład wykresy kategoryczne używają kategorii i wartości, wykresy punktowe używają wartości X i Y, a wykresy bąbelkowe dodatkowo rozmiarów bąbelków. Użyj metody tworzenia punktu danych odpowiadającej typowi serii. Opcje takie jak nakładanie się i szerokość przerwy dotyczą tylko kompatybilnych grup słupków lub kolumn.

Czym jest grupa serii wykresu?

ChartSeriesGroup zawiera kompatybilne serie, które współdzielą ustawienia wykreślania na poziomie grupy. Wykres kombinowany może zawierać więcej niż jedną grupę, więc zmiana grupy uzyskanej przez jedną serię niekoniecznie zmieni wszystkie serie w wykresie.

Czy nowo utworzony wykres zawiera domyślne dane?

Tak. Domyślnie ShapeCollection.add_chart tworzy przykładowe serie, kategorie i wartości. Możesz edytować te komórki lub wyczyścić zarówno kolekcje serii, jak i kategorii przed dodaniem całkowicie własnego zestawu danych. Przeciążenie może także utworzyć wykres bez danych domyślnych.

W jaki sposób obiekty wykresu są powiązane z komórkami skoroszytu?

Nazwy serii, etykiety kategorii i wartości punktów danych odwołują się do komórek w ChartDataWorkbook. Zmiana odwoływanej komórki aktualizuje odpowiadający element wykresu. Tworząc własne dane, utrzymuj wiersze kategorii i wiersze wartości serii wyrównane, aby każdy punkt był wykreślony pod odpowiednią kategorią.

Jak wyczyścić jeden punkt zamiast całej serii?

Ustaw odpowiednią komórkę wartości na None, aby zachować pozycję kategorii punktu jako pusty punkt. Używaj ChartDataPointCollection.clear tylko wtedy, gdy zamierzasz usunąć wszystkie punkty z tej serii. Jeśli usuwasz także kategorie, zaktualizuj wszystkie serie, aby ich wartości pozostały wyrównane z kolekcją kategorii.

Jak wyświetlane są puste punkty?

Wynik zależy od typu wykresu i Chart.display_blanks_as. Obsługiwane wykresy mogą wyświetlać puste miejsca jako przerwy, jako wartości zerowe lub poprzez połączenie sąsiednich punktów. Wybierz ustawienie odpowiadające znaczeniu brakujących danych w prezentacji. Zobacz Kontrola wyświetlania pustych komórek po pełny przykład i porównanie wizualne.

Jak formatowane są wartości ujemne?

Dla obsługiwanych serii słupkowych, kolumnowych i bąbelkowych włącz ChartSeries.invert_if_negative i ustaw ChartSeries.inverted_solid_fill_color. Zachowanie można nadpisać dla pojedynczego punktu za pomocą ChartDataPoint.invert_if_negative. Właściwości te wpływają na formatowanie, a nie na przechowywane wartości liczbowe.

Które formatowanie wygrywa, gdy zarówno seria, jak i punkt są sformatowane?

Jawne formatowanie punktu danych ma pierwszeństwo dla tego punktu. Inne punkty nadal korzystają z wyraźnego formatu serii lub, gdy format serii nie jest określony, z automatycznego stylu i motywu wykresu. Właściwości grupowe, takie jak nakładanie się i szerokość przerwy, sterują układem i nie są nadpisaniami formatowania poziomu punktu.

Czy istnieje limit liczby serii, jakie wykres może zawierać?

Aspose.Slides nie narzuca osobnego stałego limitu liczby serii. W praktyce ograniczenia pliku prezentacji, dostępna pamięć, czas renderowania i czytelność wykresu określają praktyczny limit.

Co zmienić, gdy kolumny są zbyt blisko siebie lub zbyt od siebie oddalone?

Ustaw ChartSeriesGroup.gap_width w odpowiedniej grupie nadrzędnej serii. Zwiększ wartość, aby poszerzyć odstęp między grupami, lub zmniejsz ją, aby przybliżyć grupy do siebie.
