Beheer grafiekdatatags in presentaties met Python
Inleiding
Gegevenslabels tonen informatie over grafiekseries en individuele gegevenspunten, waardoor lezers waarden kunnen identificeren en de grafiek beter begrijpen. Dit artikel legt uit hoe u waarden kunt opmaken, percentages kunt weergeven, labeltekst kunt lezen, labels buiten de asmaximum kunt beheren, de afstand tussen categorieaslabels kunt aanpassen en taartgrafieklabels kunt positioneren.
Precisie van gegevens instellen in grafiekdatatags
Gebruik number_format_of_values om serieswaarden op te maken. Dit voorbeeld maakt een lijngrafiek met standaardgegevens, toont de gegevenstabel en schakelt waarde‑labels in voor de eerste serie. Het format #,##0.00 geeft een duizendtallen‑scheidingsteken en twee decimalen weer zonder de onderliggende waarden te wijzigen.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.LINE, 50, 50, 450, 300)
chart.has_data_table = True
series = chart.chart_data.series[0]
series.number_format_of_values = "#,##0.00"
series.labels.default_data_label_format.show_value = True
presentation.save("PrecisionOfDatalabels_out.pptx", slides.export.SaveFormat.PPTX)
Om de numerieke cellen in het ingesloten werkboek van een grafiek op te maken, zie Set Custom Number Formats for Workbook Cells. Dat voorbeeld toont ook waarde‑labels die de opmaak van hun broncellen volgen, terwijl de opgeslagen numerieke waarden behouden blijven.
Percentage weergeven als labels
Voor een gestapelde kolomgrafiek berekent u elke waarde als een percentage van het totaalaantal van de categorie en kent u de tekst toe aan text_frame_for_overriding. Dit voorbeeld gebruikt de standaardgrafiekgegevens en toont percentages met twee decimalen in een lettertype van 8 punten. Categorieën met een totaal van nul worden overgeslagen om deling door nul te voorkomen. Herbereken de aangepaste labeltekst als de grafiekgegevens wijzigen.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 400, 400)
category_totals = [0.0] * len(chart.chart_data.categories)
for k in range(len(chart.chart_data.categories)):
for series in chart.chart_data.series:
point_value = float(series.data_points[k].value.data)
category_totals[k] += point_value
for series in chart.chart_data.series:
series.labels.default_data_label_format.show_legend_key = False
for j in range(len(series.data_points)):
label = series.data_points[j].label
if category_totals[j] == 0:
continue
point_value = float(series.data_points[j].value.data)
data_point_percent = point_value / category_totals[j] * 100
portion = slides.Portion()
portion.text = f"{data_point_percent:.2f} %"
portion.portion_format.font_height = 8
label.text_frame_for_overriding.text = ""
paragraph = label.text_frame_for_overriding.paragraphs[0]
paragraph.portions.add(portion)
label.data_label_format.show_value = True
label.data_label_format.show_series_name = False
label.data_label_format.show_percentage = False
label.data_label_format.show_legend_key = False
label.data_label_format.show_category_name = False
label.data_label_format.show_bubble_size = False
presentation.save("DisplayPercentageAsLabels_out.pptx", slides.export.SaveFormat.PPTX)
Percentage‑teken instellen met grafiekdatatags
Wanneer waarden als breuken zijn opgeslagen, gebruik dan number_format . Stel is_number_format_linked_to_source in op False om het label‑formaat onafhankelijk van de broncellen toe te passen.
Dit voorbeeld maakt een 100% gestapelde kolomgrafiek met rode en blauwe series over vier categorieën. Elk paar waarden telt op tot 1. Het labelformaat 0.0% toont 0,30 als 30,0%, terwijl de verticale as twee decimalen gebruikt. Beide series gebruiken witte labeltekst van 10 punten.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PERCENTS_STACKED_COLUMN, 20, 20, 500, 400)
chart.axes.vertical_axis.is_number_format_linked_to_source = False
chart.axes.vertical_axis.number_format = "0.00%"
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
worksheet_index = 0
for i in range(4):
category_cell = workbook.get_cell(worksheet_index, i + 1, 0, f"Category {i + 1}")
chart.chart_data.categories.add(category_cell)
series_names = ["Reds", "Blues"]
series_colors = [drawing.Color.red, drawing.Color.blue]
values = [[0.30, 0.50, 0.80, 0.65], [0.70, 0.50, 0.20, 0.35]]
for i in range(len(series_names)):
series_cell = workbook.get_cell(worksheet_index, 0, i + 1, series_names[i])
series = chart.chart_data.series.add(series_cell, chart.type)
for j in range(4):
value_cell = workbook.get_cell(worksheet_index, j + 1, i + 1, values[i][j])
series.data_points.add_data_point_for_bar_series(value_cell)
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = series_colors[i]
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.is_number_format_linked_to_source = False
label_format.number_format = "0.0%"
label_format.text_format.portion_format.font_height = 10
label_format.text_format.portion_format.fill_format.fill_type = slides.FillType.SOLID
label_format.text_format.portion_format.fill_format.solid_fill_color.color = drawing.Color.white
presentation.save("SetDataLabelsPercentageSign_out.pptx", slides.export.SaveFormat.PPTX)
De feitelijke tekst van datalabels uitlezen
Gebruik get_actual_label_text om de tekst te verkrijgen die door de instellingen van een datalabel wordt gegenereerd. Dit is handig bij het extraheren van labels voor rapporten, zoeken in presentatie‑inhoud of valideren van gegenereerde grafieken. In het voorbeeld hieronder combineert de standaard data label format elke categorienaam, serienaam en waarde. Eén punt formatteert zijn waarde als percentage, en een ander gebruikt aangepaste tekst van text_frame_for_overriding.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
for i, category_name in enumerate(["Q1", "Q2"]):
category_cell = workbook.get_cell(0, i + 1, 0, category_name)
chart.chart_data.categories.add(category_cell)
north_cell = workbook.get_cell(0, 0, 1, "North")
north = chart.chart_data.series.add(north_cell, chart.type)
for i, value in enumerate([0.25, 0.75]):
value_cell = workbook.get_cell(0, i + 1, 1, value)
north.data_points.add_data_point_for_bar_series(value_cell)
south_cell = workbook.get_cell(0, 0, 2, "South")
south = chart.chart_data.series.add(south_cell, chart.type)
for i, value in enumerate([0.40, 0.60]):
value_cell = workbook.get_cell(0, i + 1, 2, value)
south.data_points.add_data_point_for_bar_series(value_cell)
for series in chart.chart_data.series:
label_format = series.labels.default_data_label_format
label_format.show_category_name = True
label_format.show_series_name = True
label_format.show_value = True
north.labels[1].data_label_format.is_number_format_linked_to_source = False
north.labels[1].data_label_format.number_format = "0%"
south.labels[0].text_frame_for_overriding.text = "Reviewed"
for series in chart.chart_data.series:
for point in series.data_points:
label = point.label
if not label.is_visible:
continue
label_text = label.get_actual_label_text()
print(f"Value: {point.value.data}; label: {label_text}")
Het getal dat in een datapunten is opgeslagen blijft 0.75, zelfs wanneer het label 75% toont samen met de categorie‑ en serienamen. Aangepaste tekst vervangt de gegenereerde labeltekst. get_actual_label_text retourneert in beide gevallen de resulterende label‑string. Controleer is_visible afzonderlijk, zoals hierboven getoond, wanneer u uitsluitend zichtbare labels wilt extraheren.
Data‑labels buiten de asmaximum beheren
Wanneer u handmatig een asbereik beperkt, kunnen sommige gegevenspunten de maximumwaarde overschrijden. Gebruik show_data_labels_over_maximum om te bepalen of hun datalabels worden weergegeven. Deze instelling wijzigt de zichtbaarheid van labels; ze verandert de aslimiet of de onderliggende gegevenswaarden niet.
Het voorbeeld hieronder maakt een 2D gegroepeerde kolomgrafiek met waarden van 60 en 120. Het stelt is_automatic_max_value in op False en max_value op 100 voor de verticale as. De eerste dia staat labels toe die de maximumwaarde overschrijden; een kopie van die dia schakelt ze uit. Beide dia’s worden opgeslagen in DataLabelsOverMaximum.pptx.
Schakel waarde‑labels in met show_value. De instelling op grafiekniveau activeert niet automatisch de weergave van waarden en overschrijft geen individuele labelinstelling. Dit voorbeeld activeert waarden voor de volledige serie en gebruikt position om labels aan het buitenste uiteinde van elke kolom te plaatsen.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 600, 400)
chart.has_legend = False
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
first_category = workbook.get_cell(0, 1, 0, "Within range")
second_category = workbook.get_cell(0, 2, 0, "Above maximum")
chart.chart_data.categories.add(first_category)
chart.chart_data.categories.add(second_category)
series_name = workbook.get_cell(0, 0, 1, "Values")
series = chart.chart_data.series.add(series_name, chart.type)
first_value = workbook.get_cell(0, 1, 1, 60)
second_value = workbook.get_cell(0, 2, 1, 120)
series.data_points.add_data_point_for_bar_series(first_value)
series.data_points.add_data_point_for_bar_series(second_value)
series.labels.default_data_label_format.show_value = True
series.labels.default_data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
chart.axes.vertical_axis.is_automatic_max_value = False
chart.axes.vertical_axis.max_value = 100
chart.show_data_labels_over_maximum = True
second_slide = presentation.slides.add_clone(slide)
second_chart = second_slide.shapes[0]
second_chart.show_data_labels_over_maximum = False
presentation.save("DataLabelsOverMaximum.pptx", slides.export.SaveFormat.PPTX)
De onderstaande afbeeldingen tonen de opgeslagen dia’s zoals gerenderd door Microsoft PowerPoint. Met True is het label 120 zichtbaar aan de bovengrens; met False is het verborgen. Het label 60 blijft zichtbaar, de asmaximum blijft 100, en het tweede gegevenspunt blijft in beide gevallen 120.
| show_data_labels_over_maximum = True | show_data_labels_over_maximum = False |
|---|---|
 |
 |
Chart Type
Dit voorbeeld gebruikt een 2D kolomgrafiek met een waardenas. Grafieken zonder waardenas, zoals taart‑ en donutsgrafieken, hebben geen asmaximum dat op deze manier kan worden beperkt.Labelafstand vanaf een as instellen
Gebruik label_offset om de afstand tussen categorieas‑labels en de as te regelen. De waarde is een percentage van de maximale lettergrootte van de aslabels. Dit voorbeeld maakt een gegroepeerde kolomgrafiek en stelt de horizontale as‑labeloffset in op 500. Deze instelling beïnvloedt categorieas‑labels in plaats van labels die aan individuele gegevenspunten zijn gekoppeld.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
chart.axes.horizontal_axis.label_offset = 500
presentation.save("SetCategoryAxisLabelDistance_out.pptx", slides.export.SaveFormat.PPTX)

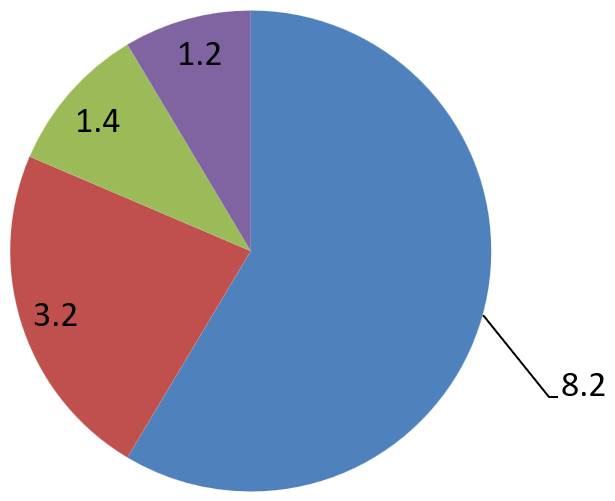

Labellocatie aanpassen
Op een taartgrafiek past u de positie van datalabels aan om de afstand te verbeteren en ruimte te maken voor leidlijnen.
Dit voorbeeld toont de waarde van het eerste gegevenspunt, plaatst het label buiten de sector en past de x‑ en y‑offsets aan. Deze offsets zijn respectievelijk relatief ten opzichte van de grafiek‑breedte en -hoogte.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 200, 200)
series = chart.chart_data.series
label = series[0].labels[0]
label.data_label_format.show_value = True
label.data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
label.x = 0.71
label.y = 0.04
presentation.save("presentation.pptx", slides.export.SaveFormat.PPTX)

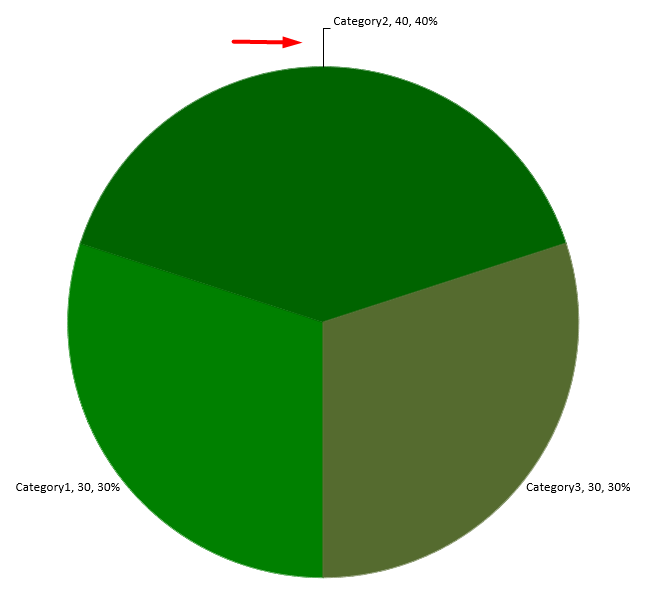

Leidlijnen opmaken
Wanneer datalabels van een taartgrafiek buiten hun sectoren staan, helpen leidlijnen de lezer elke waarde aan de juiste sector te koppelen. Een contrasterende kleur en een iets dikkere lijn kunnen deze verbindingen makkelijker leesbaar maken, terwijl transparantie en een gestreepte stijl de lijnen visueel onopvallend houden.
Gebruik leader_lines_format om leidlijnen te formatteren op het niveau van de series‑datalabel‑collectie. De instellingen in series.labels.leader_lines_format.line gelden voor de collectie, niet voor een individueel label.
Dit voorbeeld maakt een taartgrafiek met standaardgegevens, toont waarden buiten de sectoren en schakelt show_leader_lines in. Het verplaatst twee labels verder van hun sectoren met behulp van x en y offsets, uitgedrukt als fracties van de grafiekbreedte en -hoogte. Er is geen invoerpresentatie nodig.
De regel’s fill_format stelt een solide blauwe kleur in met een alfa‑waarde van 191 van de 255, wat ongeveer 25 % transparantie oplevert. width bepaalt de dikte op 2 punten, en dash_style maakt de lijn gestreept.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 80, 50, 560, 400)
chart.has_legend = False
series = chart.chart_data.series[0]
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
label_format.show_leader_lines = True
# Verplaats twee labels verder van hun sectoren.
series.labels[0].x = 0.10
series.labels[0].y = -0.05
series.labels[1].x = -0.10
series.labels[1].y = 0.05
line = series.labels.leader_lines_format.line
line.fill_format.fill_type = slides.FillType.SOLID
line.fill_format.solid_fill_color.color = drawing.Color.from_argb(191, 30, 90, 160)
line.width = 2
line.dash_style = slides.LineDashStyle.DASH
presentation.save("FormattedLeaderLines.pptx", slides.export.SaveFormat.PPTX)
Het inschakelen van leidlijnen garandeert niet dat er voor elk label een lijn verschijnt. De zichtbaarheid hangt af van de labelplaatsing en het lay‑outgedrag van de grafiek. In dit voorbeeld hebben de twee verplaatste labels zichtbare leidlijnen; de labels die dicht bij hun sectoren blijven, hebben ze niet nodig.
De volgende afbeelding toont de opgeslagen FormattedLeaderLines.pptx zoals gerenderd met Aspose.Slides:
Meerdere rijen datalabels boven een kolomgrafiek toevoegen
Dit voorbeeld maakt een kolomgrafiek met twee rijen datalabels boven het plotgebied. Serie A toont de zichtbare kolommen, terwijl Serie B en Serie C de extra labels leveren. Hun kolommen worden verborgen door de vulling en de contour te verwijderen. De overlap‑eigenschap uitlijnt alle drie de series op dezelfde categoricenters.
De plot_area‑instellingen reserveren ruimte voor de labelrijen. Na validate_chart_layout de standaardposities berekent, behouden x en y de horizontale uitlijning en passen ze verticale offsets toe om de labels in twee rijen te rangschikken. De nummers blijven datalabels die gekoppeld zijn aan de seriewaarden; alleen de rij‑koppen zijn afzonderlijke tekstvormen.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 40, 40, 640, 200)
chart.has_title = False
chart.has_legend = False
chart.text_format.portion_format.font_height = 12
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
workbook.clear(0)
categories = ["North", "South", "East", "West"]
series_names = ["Series A", "Series B", "Series C"]
series_values = [
[35, 42, 28, 47],
[22, 31, 19, 26],
[12, 16, 14, 18]
]
for category_index, category_name in enumerate(categories):
category_cell = workbook.get_cell(0, category_index + 1, 0, category_name)
chart.chart_data.categories.add(category_cell)
for series_index, series_name in enumerate(series_names):
series_cell = workbook.get_cell(0, 0, series_index + 1, series_name)
series = chart.chart_data.series.add(series_cell, charts.ChartType.CLUSTERED_COLUMN)
for category_index in range(len(categories)):
value_cell = workbook.get_cell(0, category_index + 1, series_index + 1, series_values[series_index][category_index])
series.data_points.add_data_point_for_bar_series(value_cell)
if series_index > 0:
# Verberg de kolommen van B en C, maar behoud hun datalabels.
series.format.fill.fill_type = slides.FillType.NO_FILL
series.format.line.fill_format.fill_type = slides.FillType.NO_FILL
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.text_format.portion_format.font_height = 12
label_fill = label_format.text_format.portion_format.fill_format
label_fill.fill_type = slides.FillType.SOLID
label_fill.solid_fill_color.color = drawing.Color.black
label_format.position = charts.LegendDataLabelPosition.INSIDE_BASE
# Lijn alle drie series uit op dezelfde categoricentra.
chart.chart_data.series[0].parent_series_group.overlap = 100
# Gebruik minder rasterlijnen voor dit compacte voorbeeld.
chart.axes.vertical_axis.is_automatic_major_unit = False
chart.axes.vertical_axis.major_unit = 10
# Reserveer ruimte boven het plot voor twee rijen datalabels.
chart.plot_area.layout_target_type = charts.LayoutTargetType.INNER
chart.plot_area.x = 0.15
chart.plot_area.y = 0.32
chart.plot_area.width = 0.80
chart.plot_area.height = 0.48
chart.validate_chart_layout()
for series_index in range(1, len(series_names)):
series = chart.chart_data.series[series_index]
row_top = 0.15 if series_index == 1 else 0.03
for category_index in range(len(categories)):
data_label = series.data_points[category_index].label
# Houd de standaard horizontale positie. Y is een offset ten opzichte van
# de standaard labelpositie, uitgedrukt als een fractie van de grafiekhoogte.
data_label.x = 0
data_label.y = row_top - data_label.actual_y / chart.height
# Alleen de rij‑kop is een afzonderlijke tekstvorm.
row_heading = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, chart.x, chart.y + row_top * chart.height, 85, 18)
row_heading.fill_format.fill_type = slides.FillType.NO_FILL
row_heading.line_format.fill_format.fill_type = slides.FillType.NO_FILL
row_heading.add_text_frame(series_names[series_index])
row_heading.text_frame.text_frame_format.margin_top = 0
row_heading.text_frame.text_frame_format.margin_bottom = 0
heading_format = row_heading.text_frame.paragraphs[0].portions[0].portion_format
heading_format.font_height = 12
heading_format.fill_format.fill_type = slides.FillType.SOLID
heading_format.fill_format.solid_fill_color.color = drawing.Color.black
presentation.save("multiple-rows-of-labels.pptx", slides.export.SaveFormat.PPTX)
FAQ
Hoe kan ik voorkomen dat datalabels overlappen in dichte grafieken?
Combineer automatische labelplaatsing, leidlijnen en een kleiner lettertype; verberg indien nodig enkele velden (bijvoorbeeld de categorie) of toon alleen labels voor extreme waarden of belangrijke punten.
Hoe kan ik labels uitschakelen alleen voor nul‑, negatieve‑ of lege waarden?
Filter gegevenspunten vóór het inschakelen van labels en schakel de weergave uit voor waarden van 0, negatieve waarden of ontbrekende waarden volgens een gedefinieerde regel.
Hoe kan ik een consistente labelstijl garanderen bij export naar PDF/afbeeldingen?
Stel expliciet de lettertypefamilie en -grootte in en controleer dat het lettertype beschikbaar is in de renderomgeving om een fallback te vermijden.
