Diagram adatcímkék kezelése prezentációkban Python-nal
Bevezetés
Az adatcímkék megjelenítik a diagram sorozatairól és az egyes adatpontokról szóló információkat, segítve az olvasókat az értékek azonosításában és a diagram megértésében. Ez a cikk elmagyarázza, hogyan formázhatja az értékeket, jelenítheti meg a százalékokat, olvashatja a címkék szövegét, szabályozhatja a címkéket a tengely maximumán túli értékeknél, állíthatja a kategória tengely címkéinek távolságát, és pozícionálhatja a kördiagram címkéket.
Az adatcímkék adatprecizitásának beállítása a diagram adatcímkéiben
A number_format_of_values használatával formázhatja a sorozat értékeit. Ez a példa létrehoz egy vonaldiagramot alapértelmezett adatokkal, megjeleníti az adat tábláját, és engedélyezi az értékcímkéket az első sorozathoz. A #,##0.00 formátum ezres elválasztót és két tizedesjegyet jelenít meg anélkül, hogy megváltoztatná az alapvető értékeket.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.LINE, 50, 50, 450, 300)
chart.has_data_table = True
series = chart.chart_data.series[0]
series.number_format_of_values = "#,##0.00"
series.labels.default_data_label_format.show_value = True
presentation.save("PrecisionOfDatalabels_out.pptx", slides.export.SaveFormat.PPTX)
A diagram beágyazott munkafüzetének numerikus celláinak formázásához lásd a Egyéni számformátumok beállítása a munkafüzet celláira cikket. Ez a példa azt is mutatja, hogy az értékcímkék követik forráscelláik formátumát, miközben megőrzik a tárolt numerikus értékeket.
Százalék megjelenítése címkeként
Egy halmozott oszlopdiagramhoz számítsa ki az egyes értékeket a kategória összegének százalékában, és rendelje a szöveget a text_frame_for_overriding elemhez. Ez a példa az alapértelmezett diagramadatokat használja, és a százalékokat két tizedesjeggyel, 8 pontos betűmérettel jeleníti meg. A nulla összegű kategóriák kihagyásra kerülnek a nullával való osztás elkerülése érdekében. Számolja újra az egyéni címkeszöveget, ha a diagram adatai megváltoznak.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 400, 400)
category_totals = [0.0] * len(chart.chart_data.categories)
for k in range(len(chart.chart_data.categories)):
for series in chart.chart_data.series:
point_value = float(series.data_points[k].value.data)
category_totals[k] += point_value
for series in chart.chart_data.series:
series.labels.default_data_label_format.show_legend_key = False
for j in range(len(series.data_points)):
label = series.data_points[j].label
if category_totals[j] == 0:
continue
point_value = float(series.data_points[j].value.data)
data_point_percent = point_value / category_totals[j] * 100
portion = slides.Portion()
portion.text = f"{data_point_percent:.2f} %"
portion.portion_format.font_height = 8
label.text_frame_for_overriding.text = ""
paragraph = label.text_frame_for_overriding.paragraphs[0]
paragraph.portions.add(portion)
label.data_label_format.show_value = True
label.data_label_format.show_series_name = False
label.data_label_format.show_percentage = False
label.data_label_format.show_legend_key = False
label.data_label_format.show_category_name = False
label.data_label_format.show_bubble_size = False
presentation.save("DisplayPercentageAsLabels_out.pptx", slides.export.SaveFormat.PPTX)
Százalékjel beállítása diagram adatcímkékkel
Ha az értékek törtként vannak tárolva, használja a number_format metódust a százalékok megjelenítéséhez. Állítsa az is_number_format_linked_to_source értékét False-ra, hogy a címkeformátum a forráscelláktól függetlenül kerüljön alkalmazásra.
Ez a példa egy 100%-os halmozott oszlopdiagramot hoz létre piros és kék sorozatokkal négy kategórián keresztül. Minden értékpár összege 1. A 0.0% címkeformátum 0.30-at 30.0%-ként jelenít meg, míg a függőleges tengely két tizedesjegyet használ. Mindkét sorozat fehér, 10 pontos címkeszöveget használ.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PERCENTS_STACKED_COLUMN, 20, 20, 500, 400)
chart.axes.vertical_axis.is_number_format_linked_to_source = False
chart.axes.vertical_axis.number_format = "0.00%"
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
worksheet_index = 0
for i in range(4):
category_cell = workbook.get_cell(worksheet_index, i + 1, 0, f"Category {i + 1}")
chart.chart_data.categories.add(category_cell)
series_names = ["Reds", "Blues"]
series_colors = [drawing.Color.red, drawing.Color.blue]
values = [[0.30, 0.50, 0.80, 0.65], [0.70, 0.50, 0.20, 0.35]]
for i in range(len(series_names)):
series_cell = workbook.get_cell(worksheet_index, 0, i + 1, series_names[i])
series = chart.chart_data.series.add(series_cell, chart.type)
for j in range(4):
value_cell = workbook.get_cell(worksheet_index, j + 1, i + 1, values[i][j])
series.data_points.add_data_point_for_bar_series(value_cell)
series.format.fill.fill_type = slides.FillType.SOLID
series.format.fill.solid_fill_color.color = series_colors[i]
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.is_number_format_linked_to_source = False
label_format.number_format = "0.0%"
label_format.text_format.portion_format.font_height = 10
label_format.text_format.portion_format.fill_format.fill_type = slides.FillType.SOLID
label_format.text_format.portion_format.fill_format.solid_fill_color.color = drawing.Color.white
presentation.save("SetDataLabelsPercentageSign_out.pptx", slides.export.SaveFormat.PPTX)
Az adatcímkék tényleges szövegének beolvasása
Használja a get_actual_label_text metódust az adatcímke beállításai által előállított szöveg lekéréséhez. Ez hasznos címkék jelentésekbe történő kinyerésekor, a prezentáció tartalmának keresésekor vagy a generált diagramok ellenőrzésekor. Az alábbi példában az alapértelmezett data label format összevonja minden kategórianév, sorozatnév és érték. Az egyik pont értékét százalékként formázza, a másik egy egyéni szöveget használ a text_frame_for_overriding elemből.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
for i, category_name in enumerate(["Q1", "Q2"]):
category_cell = workbook.get_cell(0, i + 1, 0, category_name)
chart.chart_data.categories.add(category_cell)
north_cell = workbook.get_cell(0, 0, 1, "North")
north = chart.chart_data.series.add(north_cell, chart.type)
for i, value in enumerate([0.25, 0.75]):
value_cell = workbook.get_cell(0, i + 1, 1, value)
north.data_points.add_data_point_for_bar_series(value_cell)
south_cell = workbook.get_cell(0, 0, 2, "South")
south = chart.chart_data.series.add(south_cell, chart.type)
for i, value in enumerate([0.40, 0.60]):
value_cell = workbook.get_cell(0, i + 1, 2, value)
south.data_points.add_data_point_for_bar_series(value_cell)
for series in chart.chart_data.series:
label_format = series.labels.default_data_label_format
label_format.show_category_name = True
label_format.show_series_name = True
label_format.show_value = True
north.labels[1].data_label_format.is_number_format_linked_to_source = False
north.labels[1].data_label_format.number_format = "0%"
south.labels[0].text_frame_for_overriding.text = "Reviewed"
for series in chart.chart_data.series:
for point in series.data_points:
label = point.label
if not label.is_visible:
continue
label_text = label.get_actual_label_text()
print(f"Value: {point.value.data}; label: {label_text}")
A data pontban tárolt szám 0.75 marad, még akkor is, ha a címkéje 75%-ot jelenít a kategória és sorozat neveivel együtt. Az egyéni szöveg felülírja a generált címkeszöveget. A get_actual_label_text mindkét esetben a kapott címkesztringet adja vissza. Ellenőrizze külön a is_visible beállítást, ahogy fent is látható, ha csak a látható címkéket szeretné kinyerni.
Az adatcímkék vezérlése a tengely maximumán túl
Ha manuálisan korlátozza egy tengely tartományát, egyes adatpontok meghaladhatják a maximumot. Használja a show_data_labels_over_maximum beállítást annak szabályozására, hogy megjelenjenek-e a hozzájuk tartozó adatcímkék. Ez a beállítás a címkék láthatóságát változtatja; nem módosítja a tengely tartományát vagy az alapvető adatértékeket.
Az alábbi példa egy 2D csoportosított oszlopdiagramot hoz létre 60 és 120 értékekkel. A függőleges tengelyen a is_automatic_max_value értékét False-ra, a max_value értékét pedig 100-ra állítja. Az első dián a maximumon túli címkék megjelennek; egy másolat letiltja őket. Mindkét dia a DataLabelsOverMaximum.pptx fájlban kerül mentésre.
A show_value segítségével engedélyezze az értékcímkéket. A diagram szintű beállítás önmagában nem engedélyezi az értékek megjelenítését, és nem írja felül egy adott címke letiltott értékmegjelenítését. Ez a példa az egész sorozatra engedélyezi az értékeket, és a position segítségével a címkéket minden oszlop külső végére helyezi.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 600, 400)
chart.has_legend = False
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
first_category = workbook.get_cell(0, 1, 0, "Within range")
second_category = workbook.get_cell(0, 2, 0, "Above maximum")
chart.chart_data.categories.add(first_category)
chart.chart_data.categories.add(second_category)
series_name = workbook.get_cell(0, 0, 1, "Values")
series = chart.chart_data.series.add(series_name, chart.type)
first_value = workbook.get_cell(0, 1, 1, 60)
second_value = workbook.get_cell(0, 2, 1, 120)
series.data_points.add_data_point_for_bar_series(first_value)
series.data_points.add_data_point_for_bar_series(second_value)
series.labels.default_data_label_format.show_value = True
series.labels.default_data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
chart.axes.vertical_axis.is_automatic_max_value = False
chart.axes.vertical_axis.max_value = 100
chart.show_data_labels_over_maximum = True
second_slide = presentation.slides.add_clone(slide)
second_chart = second_slide.shapes[0]
second_chart.show_data_labels_over_maximum = False
presentation.save("DataLabelsOverMaximum.pptx", slides.export.SaveFormat.PPTX)
A következő képek a Microsoft PowerPoint által renderelt mentett diákot mutatják. True esetén a 120 címke látható a felső határon; False esetén rejtve van. A 60 címke látható marad, a tengely maximum 100 marad, és a második adatpont mindkét esetben 120.
| show_data_labels_over_maximum = True | show_data_labels_over_maximum = False |
|---|---|
 |
 |
Chart Type
Ez a példa egy 2D oszlopdiagramot használ érték tengellyel. Azok a diagramok, amelyeknek nincs érték tengelye, például kör- és gyűrűdiagramok, nem rendelkeznek tengely maximummal, amit így limitálni lehetne.Címke távolságának beállítása egy tengelytől
A label_offset segítségével szabályozhatja a kategória tengely címkéi és a tengely közti távolságot. Az érték a tengelycímkék legnagyobb betűméretének százaléka. Ez a példa egy csoportosított oszlopdiagramot hoz létre, és a vízszintes tengely címkeeltolását 500-ra állítja. Ez a beállítás a kategória tengely címkéit érinti, nem pedig az egyes adatpontokhoz kapcsolódó címkéket.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
chart.axes.horizontal_axis.label_offset = 500
presentation.save("SetCategoryAxisLabelDistance_out.pptx", slides.export.SaveFormat.PPTX)

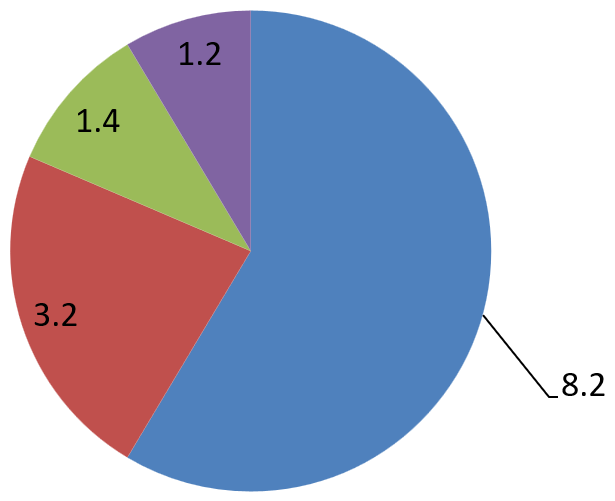

Címke helyének beállítása

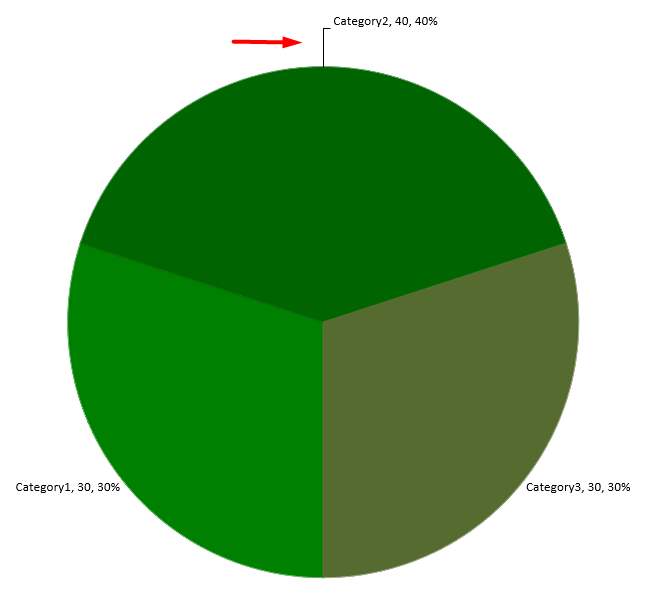

Kördiagramon állítsa be az adatcímkék pozícióját a térköz javítása és a vezetővonalak számára hely biztosítása érdekében.
Ez a példa az első adatpont értékét jeleníti meg, a címkét a szelet kívülre helyezi, és a x és y eltolásokat állítja be. Ezek az eltolások a diagram szélességéhez és magasságához viszonyítva járnak el.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 200, 200)
series = chart.chart_data.series
label = series[0].labels[0]
label.data_label_format.show_value = True
label.data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
label.x = 0.71
label.y = 0.04
presentation.save("presentation.pptx", slides.export.SaveFormat.PPTX)
Vezetővonalak formázása
Kördiagram címkéi, ha kívül helyezkednek el a szeleteken, a vezetővonalak segítik az olvasót, hogy minden értéket a megfelelő szelethez kapcsoljon. Egy kontrasztos szín és egy kissé vastagabb vonal könnyebbé teheti ezen kapcsolatok követését, míg a átlátszóság és a szaggatott stílus kevésbé zavarja a vizuális megjelenést.
A leader_lines_format segítségével formázhatja a vezetővonalakat a sorozat adatcímke-gyűjtemény szintjén. A series.labels.leader_lines_format.line beállítások a gyűjteményre vonatkoznak, nem egyetlen címkére.
Ez a példa egy alapértelmezett adatokkal rendelkező kördiagramot hoz létre, a szeletek kívül jeleníti meg az értékeket, és engedélyezi a show_leader_lines megjelenítését. Két címkét távolabb helyez a szeletektől a x és y eltolásokkal, amelyek a diagram szélességének és magasságának törtjelei. Nem szükséges bemeneti prezentáció.
A vonal fill_format egy szilárd kék színt állít be 255-ből 191 alfa értékkel, ami körülbelül 25% átlátszóságot eredményez. A width a vastagságot 2 pontra állítja, a dash_style pedig szaggatottá teszi a vonalat.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 80, 50, 560, 400)
chart.has_legend = False
series = chart.chart_data.series[0]
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
label_format.show_leader_lines = True
# Mozgassa el a két címkét távolabb a szeleteiktől.
series.labels[0].x = 0.10
series.labels[0].y = -0.05
series.labels[1].x = -0.10
series.labels[1].y = 0.05
line = series.labels.leader_lines_format.line
line.fill_format.fill_type = slides.FillType.SOLID
line.fill_format.solid_fill_color.color = drawing.Color.from_argb(191, 30, 90, 160)
line.width = 2
line.dash_style = slides.LineDashStyle.DASH
presentation.save("FormattedLeaderLines.pptx", slides.export.SaveFormat.PPTX)
A vezetővonalak engedélyezése nem garantálja, hogy minden címke esetén megjelenik vonal. A láthatóság a címkeelhelyezéstől és a diagram elrendezési viselkedésétől függ. Ebben a példában a két elmozdított címkének látható vezetővonalai vannak; a szeletekhez közel maradt címkéknek nincs szükségük rájuk.
A következő kép a mentett FormattedLeaderLines.pptx fájlt mutatja, amelyet az Aspose.Slides renderelt:
Több sor adatcímke hozzáadása egy oszlopdiagram felett
Ez a példa egy oszlopdiagramot hoz létre, amelynek a rajzterület felett két sor adatcímkéje van. Az A sorozat a látható oszlopokat jeleníti meg, míg a B és C sorozatok a kiegészítő címkéket biztosítják. Az ő oszlopaikat elrejti a kitöltés és a körvonal eltávolításával. A overlap tulajdonság az összes három sorozatot ugyanarra a kategóriaközépre igazítja.
A plot_area beállítások helyet foglalnak a címker-sorok számára. A validate_chart_layout az alapértelmezett pozíciókat számolja ki, majd a x és y megőrzik a vízszintes igazítást, és függőleges eltolásokat alkalmaznak a címkék két sorba rendezéséhez. A számok továbbra is a sorozatértékekhez kapcsolódó adatcímkék maradnak; csak a sorfejlécek külön szöveges alakzatok.
import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 40, 40, 640, 200)
chart.has_title = False
chart.has_legend = False
chart.text_format.portion_format.font_height = 12
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
workbook.clear(0)
categories = ["North", "South", "East", "West"]
series_names = ["Series A", "Series B", "Series C"]
series_values = [
[35, 42, 28, 47],
[22, 31, 19, 26],
[12, 16, 14, 18]
]
for category_index, category_name in enumerate(categories):
category_cell = workbook.get_cell(0, category_index + 1, 0, category_name)
chart.chart_data.categories.add(category_cell)
for series_index, series_name in enumerate(series_names):
series_cell = workbook.get_cell(0, 0, series_index + 1, series_name)
series = chart.chart_data.series.add(series_cell, charts.ChartType.CLUSTERED_COLUMN)
for category_index in range(len(categories)):
value_cell = workbook.get_cell(0, category_index + 1, series_index + 1, series_values[series_index][category_index])
series.data_points.add_data_point_for_bar_series(value_cell)
if series_index > 0:
# B és C oszlopainak elrejtése, de a címkéik megtartása.
series.format.fill.fill_type = slides.FillType.NO_FILL
series.format.line.fill_format.fill_type = slides.FillType.NO_FILL
label_format = series.labels.default_data_label_format
label_format.show_value = True
label_format.text_format.portion_format.font_height = 12
label_fill = label_format.text_format.portion_format.fill_format
label_fill.fill_type = slides.FillType.SOLID
label_fill.solid_fill_color.color = drawing.Color.black
label_format.position = charts.LegendDataLabelPosition.INSIDE_BASE
# Az összes három sorozatot ugyanazzal a kategória középponttal igazítja.
chart.chart_data.series[0].parent_series_group.overlap = 100
# Kevesebb rácsvonal használata ebben a kompakt példában.
chart.axes.vertical_axis.is_automatic_major_unit = False
chart.axes.vertical_axis.major_unit = 10
# Hely lefoglalása a diagram felett két sor adatcímke számára.
chart.plot_area.layout_target_type = charts.LayoutTargetType.INNER
chart.plot_area.x = 0.15
chart.plot_area.y = 0.32
chart.plot_area.width = 0.80
chart.plot_area.height = 0.48
chart.validate_chart_layout()
for series_index in range(1, len(series_names)):
series = chart.chart_data.series[series_index]
row_top = 0.15 if series_index == 1 else 0.03
for category_index in range(len(categories)):
data_label = series.data_points[category_index].label
# Tartsa meg az alapértelmezett vízszintes pozíciót. Y egy eltolás a
# alapértelmezett címkepozíciótól, a diagrammagasság töredékeként kifejezve.
data_label.x = 0
data_label.y = row_top - data_label.actual_y / chart.height
# Csak a sorfejléc egy külön szöveg alakzat.
row_heading = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, chart.x, chart.y + row_top * chart.height, 85, 18)
row_heading.fill_format.fill_type = slides.FillType.NO_FILL
row_heading.line_format.fill_format.fill_type = slides.FillType.NO_FILL
row_heading.add_text_frame(series_names[series_index])
row_heading.text_frame.text_frame_format.margin_top = 0
row_heading.text_frame.text_frame_format.margin_bottom = 0
heading_format = row_heading.text_frame.paragraphs[0].portions[0].portion_format
heading_format.font_height = 12
heading_format.fill_format.fill_type = slides.FillType.SOLID
heading_format.fill_format.solid_fill_color.color = drawing.Color.black
presentation.save("multiple-rows-of-labels.pptx", slides.export.SaveFormat.PPTX)
GYIK
Hogyan akadályozhatom meg az adatcímkék átfedését sűrű diagramokon?
Használjon automatikus címkeelhelyezést, vezetővonalakat és kisebb betűméretet; szükség esetén rejtse el egyes mezőket (például a kategóriát), vagy csak a szélső értékek vagy kulcspontok esetén jelenítse meg a címkéket.
Hogyan tilthatom le a címkéket csak a nulla, negatív vagy üres értékeknél?
Szűrje le az adatpontokat a címkék engedélyezése előtt, és a meghatározott szabály szerint kapcsolja ki a megjelenítést a 0, negatív vagy hiányzó értékeknél.
Hogyan biztosíthatom a következetes címkestílust PDF/képek exportálásakor?
Állítsa be kifejezetten a betűtípust és a méretet, és ellenőrizze, hogy a betűtípus elérhető legyen a renderelési környezetben, hogy elkerülje a helyettesítést.
