Kelola Label Data Diagram dalam Presentasi dengan Python

Pendahuluan

Label data menampilkan informasi tentang seri diagram dan titik data individu, membantu pembaca mengidentifikasi nilai dan memahami diagram. Artikel ini menjelaskan cara memformat nilai, menampilkan persentase, membaca teks label, mengontrol label di luar batas maksimum sumbu, menyesuaikan jarak label sumbu kategori, dan memposisikan label diagram pai.

Menghitung Label Data yang Terlihat

Gunakan count_of_visible_data_labels untuk memeriksa berapa banyak label data yang diaktifkan untuk ditampilkan sebelum menerbitkan presentasi. Tidak seperti len(labels), yang mengembalikan total label dalam koleksi, metode ini memperhitungkan nilai default seri dan pengaturan label individu.

Contoh ini membuat diagram batang dengan satu seri dan tiga titik data. Ia mengakses koleksi labels seri dan mencetak jumlah yang terlihat saat pengaturan berubah: 0, 3, 2, 3. Jumlah total tetap 3.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 500, 300)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    series_cell = workbook.get_cell(0, 0, 1, "Values")
    series = chart.chart_data.series.add(series_cell, chart.type)

    for i in range(3):
        category_cell = workbook.get_cell(0, i + 1, 0, f"Category {i + 1}")
        chart.chart_data.categories.add(category_cell)
        value_cell = workbook.get_cell(0, i + 1, 1, (i + 1) * 10)
        series.data_points.add_data_point_for_bar_series(value_cell)

    labels = series.labels
    print(f"Total: {len(labels)}; visible: {labels.count_of_visible_data_labels}")  # Total: 3; terlihat: 0

    labels.default_data_label_format.show_value = True
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Terlihat: 3

    labels[1].data_label_format.show_value = False
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Terlihat: 2

    labels[1].data_label_format.show_legend_key = True
    print(f"Visible: {labels.count_of_visible_data_labels}")  # Terlihat: 3

default_data_label_format seri menyediakan pengaturan default. Mengaktifkan show_value menampilkan nilai untuk semua tiga label. Menyetelnya ke False melalui data_label_format satu label akan menimpa pengaturan tersebut untuk label yang dipilih. Mengaktifkan show_legend_key membuat label tersebut kembali dihitung sebagai terlihat, meskipun nilainya tetap tersembunyi.

Jumlah yang terlihat mencerminkan pengaturan visibilitas. Ini tidak mengukur apakah label saling tumpang tindih, terpotong, atau dapat dibaca dalam diagram yang dirender.

Atur Presisi Data pada Label Diagram

Gunakan number_format_of_values untuk memformat nilai seri. Contoh ini membuat diagram garis dengan data default, menampilkan tabel data, dan mengaktifkan label nilai untuk seri pertama. Format #,##0.00 menampilkan pemisah ribuan dan dua angka desimal tanpa mengubah nilai dasar.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.LINE, 50, 50, 450, 300)
    chart.has_data_table = True

    series = chart.chart_data.series[0]
    series.number_format_of_values = "#,##0.00"
    series.labels.default_data_label_format.show_value = True

    presentation.save("PrecisionOfDatalabels_out.pptx", slides.export.SaveFormat.PPTX)

Untuk memformat sel numerik dalam workbook tersemat diagram, lihat Atur Format Angka Kustom untuk Sel Workbook. Contoh tersebut juga menunjukkan label nilai yang mengikuti format sel sumber sambil mempertahankan nilai numerik yang disimpan.

Tampilkan Persentase sebagai Label

Untuk diagram batang bertumpuk, hitung setiap nilai sebagai persentase dari total kategori dan tetapkan teks ke text_frame_for_overriding. Contoh ini menggunakan data diagram default dan menampilkan persentase dengan dua angka desimal dalam font 8 poin. Kategori dengan total nol dilewati untuk menghindari pembagian dengan nol. Hitung ulang teks label kustom jika data diagram berubah.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.STACKED_COLUMN, 20, 20, 400, 400)

    category_totals = [0.0] * len(chart.chart_data.categories)
    for k in range(len(chart.chart_data.categories)):
        for series in chart.chart_data.series:
            point_value = float(series.data_points[k].value.data)
            category_totals[k] += point_value

    for series in chart.chart_data.series:
        series.labels.default_data_label_format.show_legend_key = False

        for j in range(len(series.data_points)):
            label = series.data_points[j].label
            if category_totals[j] == 0:
                continue

            point_value = float(series.data_points[j].value.data)
            data_point_percent = point_value / category_totals[j] * 100

            portion = slides.Portion()
            portion.text = f"{data_point_percent:.2f} %"
            portion.portion_format.font_height = 8

            label.text_frame_for_overriding.text = ""

            paragraph = label.text_frame_for_overriding.paragraphs[0]
            paragraph.portions.add(portion)

            label.data_label_format.show_value = True
            label.data_label_format.show_series_name = False
            label.data_label_format.show_percentage = False
            label.data_label_format.show_legend_key = False
            label.data_label_format.show_category_name = False
            label.data_label_format.show_bubble_size = False

    presentation.save("DisplayPercentageAsLabels_out.pptx", slides.export.SaveFormat.PPTX)

Atur Tanda Persentase dengan Label Diagram

Ketika nilai disimpan sebagai pecahan, gunakan number_format untuk menampilkan persentase. Setel is_number_format_linked_to_source ke False untuk menerapkan format label secara independen dari sel sumber.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PERCENTS_STACKED_COLUMN, 20, 20, 500, 400)

    chart.axes.vertical_axis.is_number_format_linked_to_source = False
    chart.axes.vertical_axis.number_format = "0.00%"

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0
    for i in range(4):
        category_cell = workbook.get_cell(worksheet_index, i + 1, 0, f"Category {i + 1}")
        chart.chart_data.categories.add(category_cell)

    series_names = ["Reds", "Blues"]
    series_colors = [drawing.Color.red, drawing.Color.blue]
    values = [[0.30, 0.50, 0.80, 0.65], [0.70, 0.50, 0.20, 0.35]]

    for i in range(len(series_names)):
        series_cell = workbook.get_cell(worksheet_index, 0, i + 1, series_names[i])
        series = chart.chart_data.series.add(series_cell, chart.type)
        for j in range(4):
            value_cell = workbook.get_cell(worksheet_index, j + 1, i + 1, values[i][j])
            series.data_points.add_data_point_for_bar_series(value_cell)

        series.format.fill.fill_type = slides.FillType.SOLID
        series.format.fill.solid_fill_color.color = series_colors[i]

        label_format = series.labels.default_data_label_format
        label_format.show_value = True
        label_format.is_number_format_linked_to_source = False
        label_format.number_format = "0.0%"
        label_format.text_format.portion_format.font_height = 10
        label_format.text_format.portion_format.fill_format.fill_type = slides.FillType.SOLID
        label_format.text_format.portion_format.fill_format.solid_fill_color.color = drawing.Color.white

    presentation.save("SetDataLabelsPercentageSign_out.pptx", slides.export.SaveFormat.PPTX)

Baca Teks Aktual dari Label Data

Gunakan get_actual_label_text untuk mengambil teks yang dihasilkan oleh pengaturan label data. Ini berguna saat mengekstrak label untuk laporan, mencari konten presentasi, atau memvalidasi diagram yang dihasilkan. Pada contoh di bawah, format data label format default menggabungkan nama kategori, nama seri, dan nilai. Sebuah titik memformat nilainya sebagai persentase, dan titik lain menggunakan teks kustom dari text_frame_for_overriding.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    for i, category_name in enumerate(["Q1", "Q2"]):
        category_cell = workbook.get_cell(0, i + 1, 0, category_name)
        chart.chart_data.categories.add(category_cell)

    north_cell = workbook.get_cell(0, 0, 1, "North")
    north = chart.chart_data.series.add(north_cell, chart.type)
    for i, value in enumerate([0.25, 0.75]):
        value_cell = workbook.get_cell(0, i + 1, 1, value)
        north.data_points.add_data_point_for_bar_series(value_cell)

    south_cell = workbook.get_cell(0, 0, 2, "South")
    south = chart.chart_data.series.add(south_cell, chart.type)
    for i, value in enumerate([0.40, 0.60]):
        value_cell = workbook.get_cell(0, i + 1, 2, value)
        south.data_points.add_data_point_for_bar_series(value_cell)

    for series in chart.chart_data.series:
        label_format = series.labels.default_data_label_format
        label_format.show_category_name = True
        label_format.show_series_name = True
        label_format.show_value = True

    north.labels[1].data_label_format.is_number_format_linked_to_source = False
    north.labels[1].data_label_format.number_format = "0%"
    south.labels[0].text_frame_for_overriding.text = "Reviewed"

    for series in chart.chart_data.series:
        for point in series.data_points:
            label = point.label
            if not label.is_visible:
                continue

            label_text = label.get_actual_label_text()
            print(f"Value: {point.value.data}; label: {label_text}")

Angka yang disimpan dalam titik data tetap 0.75, meskipun labelnya menampilkan 75% bersama nama kategori dan seri. Teks kustom menggantikan teks label yang dihasilkan. get_actual_label_text mengembalikan string label hasil dalam kedua kasus. Periksa is_visible secara terpisah, seperti yang ditunjukkan di atas, ketika Anda hanya ingin mengekstrak label yang terlihat.

Kontrol Label Data Di Luar Batas Maksimum Sumbu

Ketika Anda membatasi rentang sumbu secara manual, beberapa titik data mungkin melampaui maksimum. Gunakan show_data_labels_over_maximum untuk mengontrol apakah label data mereka ditampilkan. Pengaturan ini mengubah visibilitas label; tidak mengubah rentang sumbu atau nilai data dasar.

Contoh di bawah membuat diagram batang kolom terkelompok 2D dengan nilai 60 dan 120. Ia menyetel is_automatic_max_value ke False dan max_value ke 100 pada sumbu vertikal. Slide pertama memperbolehkan label di luar maksimum; salinan slide itu menonaktifkannya. Kedua slide disimpan dalam DataLabelsOverMaximum.pptx.

Aktifkan label nilai dengan show_value. Pengaturan pada level diagram tidak mengaktifkan tampilan nilai secara otomatis atau menimpa penonaktifan tampilan nilai pada label individu. Contoh ini mengaktifkan nilai untuk seluruh seri dan menggunakan position untuk menempatkan label di ujung luar setiap kolom.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 600, 400)
    chart.has_legend = False

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook

    first_category = workbook.get_cell(0, 1, 0, "Within range")
    second_category = workbook.get_cell(0, 2, 0, "Above maximum")

    chart.chart_data.categories.add(first_category)
    chart.chart_data.categories.add(second_category)

    series_name = workbook.get_cell(0, 0, 1, "Values")
    series = chart.chart_data.series.add(series_name, chart.type)

    first_value = workbook.get_cell(0, 1, 1, 60)
    second_value = workbook.get_cell(0, 2, 1, 120)

    series.data_points.add_data_point_for_bar_series(first_value)
    series.data_points.add_data_point_for_bar_series(second_value)

    series.labels.default_data_label_format.show_value = True
    series.labels.default_data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END

    chart.axes.vertical_axis.is_automatic_max_value = False
    chart.axes.vertical_axis.max_value = 100
    chart.show_data_labels_over_maximum = True

    second_slide = presentation.slides.add_clone(slide)
    second_chart = second_slide.shapes[0]
    second_chart.show_data_labels_over_maximum = False

    presentation.save("DataLabelsOverMaximum.pptx", slides.export.SaveFormat.PPTX)

Gambar berikut menunjukkan slide yang disimpan dan dirender oleh Microsoft PowerPoint. Dengan True, label 120 terlihat pada batas atas; dengan False, label tersebut tersembunyi. Label 60 tetap terlihat, maksimum sumbu tetap 100, dan titik data kedua tetap 120 pada keduanya.

show_data_labels_over_maximum = True show_data_labels_over_maximum = False
PowerPoint chart showing the value label 120 with an axis maximum of 100 PowerPoint chart hiding the value label 120 with an axis maximum of 100

Atur Jarak Label dari Sumbu

Gunakan label_offset untuk mengontrol jarak antara label sumbu kategori dan sumbu. Nilainya berupa persentase dari ukuran font maksimum label sumbu. Contoh ini membuat diagram kolom terkelompok dan menyetel offset label sumbu horizontal ke 500. Pengaturan ini memengaruhi label sumbu kategori, bukan label yang terkait dengan titik data individu.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)
    chart.axes.horizontal_axis.label_offset = 500

    presentation.save("SetCategoryAxisLabelDistance_out.pptx", slides.export.SaveFormat.PPTX)

Sesuaikan Lokasi Label

Pada diagram pai, sesuaikan posisi label data untuk meningkatkan jarak dan memberi ruang bagi garis penghubung.

Contoh ini menampilkan nilai titik data pertama, menempatkan labelnya di luar irisan, dan menyesuaikan offset x dan y. Offset ini relatif terhadap lebar dan tinggi diagram masing‑masing.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 200, 200)
    series = chart.chart_data.series

    label = series[0].labels[0]
    label.data_label_format.show_value = True
    label.data_label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
    label.x = 0.71
    label.y = 0.04

    presentation.save("presentation.pptx", slides.export.SaveFormat.PPTX)

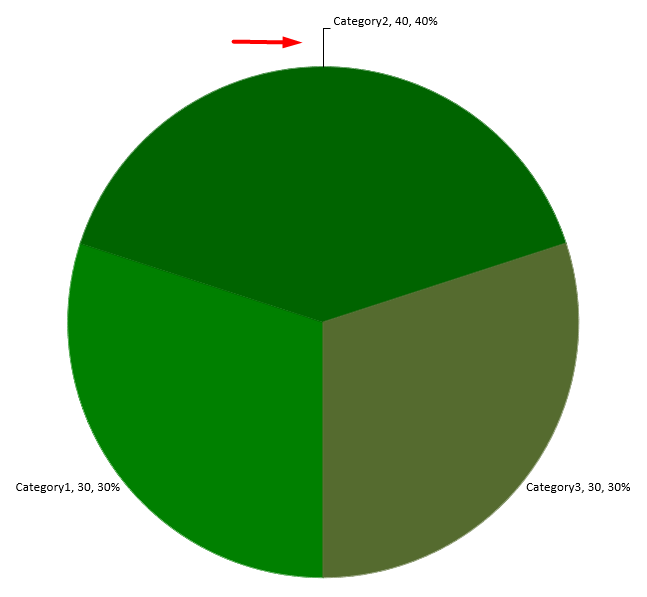

Diagram pai dengan posisi label data yang disesuaikan

Format Garis Penghubung

Ketika label diagram pai berada di luar irisan, garis penghubung membantu pembaca mencocokkan setiap nilai dengan irisan yang tepat. Warna yang kontras dan garis yang sedikit lebih tebal dapat membuat hubungan ini lebih mudah diikuti, sementara transparansi dan gaya putus‑putus menjaga garis tetap tidak mengganggu secara visual.

Gunakan leader_lines_format untuk memformat garis penghubung pada tingkat koleksi label data seri. Pengaturan di series.labels.leader_lines_format.line berlaku untuk seluruh koleksi, bukan untuk label individu.

Contoh ini membuat diagram pai dengan data default, menampilkan nilai di luar irisan, dan mengaktifkan show_leader_lines. Ia memindahkan dua label lebih jauh dari irisan mereka menggunakan offset x dan y, yang dinyatakan sebagai fraksi lebar dan tinggi diagram. Tidak diperlukan presentasi masukan.

fill_format garis mengatur warna biru solid dengan nilai alfa 191 dari 255, memberikan transparansi kira‑kira 25 %. width menetapkan ketebalan menjadi 2 poin, dan dash_style membuat garis menjadi putus‑putus.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PIE, 80, 50, 560, 400)
    chart.has_legend = False

    series = chart.chart_data.series[0]

    label_format = series.labels.default_data_label_format
    label_format.show_value = True
    label_format.position = charts.LegendDataLabelPosition.OUTSIDE_END
    label_format.show_leader_lines = True

    # Pindahkan dua label lebih jauh dari irisan mereka.
    series.labels[0].x = 0.10
    series.labels[0].y = -0.05
    series.labels[1].x = -0.10
    series.labels[1].y = 0.05

    line = series.labels.leader_lines_format.line
    line.fill_format.fill_type = slides.FillType.SOLID
    line.fill_format.solid_fill_color.color = drawing.Color.from_argb(191, 30, 90, 160)
    line.width = 2
    line.dash_style = slides.LineDashStyle.DASH

    presentation.save("FormattedLeaderLines.pptx", slides.export.SaveFormat.PPTX)

Mengaktifkan garis penghubung tidak menjamin bahwa sebuah garis akan muncul untuk setiap label. Visibilitas tergantung pada penempatan label dan perilaku tata letak diagram. Pada contoh ini, dua label yang dipindahkan memiliki garis penghubung yang terlihat; label yang tetap dekat dengan irisan mereka tidak memerlukannya.

Diagram pai dengan garis penghubung biru, setengah transparan, putus‑putus yang menghubungkan dua label luar ke irisannya

Tambahkan Beberapa Baris Label Data di Atas Diagram Kolom

Contoh ini membuat diagram kolom dengan dua baris label data di atas area plot. Seri A menampilkan kolom yang terlihat, sementara Seri B dan Seri C menyediakan label tambahan. Kolom mereka disembunyikan dengan menghapus isi dan garis tepi. Properti overlap menyelaraskan ketiga seri dengan pusat kategori yang sama.

Pengaturan plot_area menyisakan ruang untuk baris label. Setelah validate_chart_layout menghitung posisi default, offset x dan y mempertahankan penyelarasan horizontal dan menerapkan offset vertikal untuk menata label dalam dua baris. Angka tetap menjadi label data yang terhubung ke nilai seri; hanya judul baris yang merupakan bentuk teks terpisah.

import aspose.slides as slides
import aspose.slides.charts as charts
import aspose.pydrawing as drawing

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 40, 40, 640, 200)
    chart.has_title = False
    chart.has_legend = False
    chart.text_format.portion_format.font_height = 12

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    categories = ["North", "South", "East", "West"]
    series_names = ["Series A", "Series B", "Series C"]
    series_values = [
        [35, 42, 28, 47],
        [22, 31, 19, 26],
        [12, 16, 14, 18]
    ]

    for category_index, category_name in enumerate(categories):
        category_cell = workbook.get_cell(0, category_index + 1, 0, category_name)
        chart.chart_data.categories.add(category_cell)

    for series_index, series_name in enumerate(series_names):
        series_cell = workbook.get_cell(0, 0, series_index + 1, series_name)
        series = chart.chart_data.series.add(series_cell, charts.ChartType.CLUSTERED_COLUMN)

        for category_index in range(len(categories)):
            value_cell = workbook.get_cell(0, category_index + 1, series_index + 1, series_values[series_index][category_index])
            series.data_points.add_data_point_for_bar_series(value_cell)

        if series_index > 0:
            # Sembunyikan kolom B dan C, tetapi pertahankan label data mereka.
            series.format.fill.fill_type = slides.FillType.NO_FILL
            series.format.line.fill_format.fill_type = slides.FillType.NO_FILL
            label_format = series.labels.default_data_label_format
            label_format.show_value = True
            label_format.text_format.portion_format.font_height = 12
            label_fill = label_format.text_format.portion_format.fill_format
            label_fill.fill_type = slides.FillType.SOLID
            label_fill.solid_fill_color.color = drawing.Color.black
            label_format.position = charts.LegendDataLabelPosition.INSIDE_BASE

    # Selaraskan ketiga seri dengan pusat kategori yang sama.
    chart.chart_data.series[0].parent_series_group.overlap = 100

    # Gunakan lebih sedikit garis kisi untuk contoh kompak ini.
    chart.axes.vertical_axis.is_automatic_major_unit = False
    chart.axes.vertical_axis.major_unit = 10

    # Sediakan ruang di atas area plot untuk dua baris label data.
    chart.plot_area.layout_target_type = charts.LayoutTargetType.INNER
    chart.plot_area.x = 0.15
    chart.plot_area.y = 0.32
    chart.plot_area.width = 0.80
    chart.plot_area.height = 0.48
    chart.validate_chart_layout()

    for series_index in range(1, len(series_names)):
        series = chart.chart_data.series[series_index]
        row_top = 0.15 if series_index == 1 else 0.03

        for category_index in range(len(categories)):
            data_label = series.data_points[category_index].label
            # Pertahankan posisi horizontal default. Y adalah offset dari
            # posisi label default, dinyatakan sebagai pecahan tinggi diagram.
            data_label.x = 0
            data_label.y = row_top - data_label.actual_y / chart.height

        # Hanya judul baris yang merupakan bentuk teks terpisah.
        row_heading = slide.shapes.add_auto_shape(slides.ShapeType.RECTANGLE, chart.x, chart.y + row_top * chart.height, 85, 18)
        row_heading.fill_format.fill_type = slides.FillType.NO_FILL
        row_heading.line_format.fill_format.fill_type = slides.FillType.NO_FILL
        row_heading.add_text_frame(series_names[series_index])
        row_heading.text_frame.text_frame_format.margin_top = 0
        row_heading.text_frame.text_frame_format.margin_bottom = 0
        heading_format = row_heading.text_frame.paragraphs[0].portions[0].portion_format
        heading_format.font_height = 12
        heading_format.fill_format.fill_type = slides.FillType.SOLID
        heading_format.fill_format.solid_fill_color.color = drawing.Color.black

    presentation.save("multiple-rows-of-labels.pptx", slides.export.SaveFormat.PPTX)

Diagram kolom dengan dua baris label data di atas area plot

FAQ

Bagaimana saya dapat mencegah label data saling bertumpuk pada grafik yang padat?

Gabungkan penempatan label otomatis, garis penghubung, dan ukuran font yang lebih kecil; jika diperlukan, sembunyikan beberapa bidang (misalnya, kategori) atau tampilkan label hanya untuk nilai ekstrim atau titik penting.

Bagaimana saya dapat menonaktifkan label hanya untuk nilai nol, negatif, atau kosong?

Filter titik data sebelum mengaktifkan label dan matikan tampilan untuk nilai 0, nilai negatif, atau nilai yang hilang menurut aturan yang ditentukan.

Bagaimana saya dapat memastikan gaya label yang konsisten saat mengekspor ke PDF/gambar?

Atur secara eksplisit keluarga dan ukuran font, serta pastikan font tersedia di lingkungan render untuk menghindari fallback.
